Que faire s'il n'y a pas assez d'espace dans le meuble de compensation?

Préface

Un espace insuffisant pour les armoires de rémunération est devenu un défi technique commun dans les mises à niveau du système de distribution d'énergie industrielle. Avec l'expansion de l'échelle de production et l'ajout d'équipement, la demande de compensation réactive de l'énergie continue de croître, tandis que l'espace physique disponible pour les armoires de compensation existants reste fixe. Face à ce dilemme, de nombreuses entreprises sont confrontées à un dilemme: investissez le coût élevé de remplacement de l'ensemble de l'armoire, soit subir les pénalités de facture d'électricité associées au facteur de puissance inférieur. Cependant, grâce à des solutions techniques scientifiques et rationnelles, il est possible d'augmenter efficacement la capacité de compensation sans remplacer l'armoire elle-même. Cet article introduit systématiquement trois solutions éprouvées pour vous aider à surmonter les contraintes d'espace.

Condensateurs personnalisés compacts: la solution préférée pour l'optimisation de l'espace

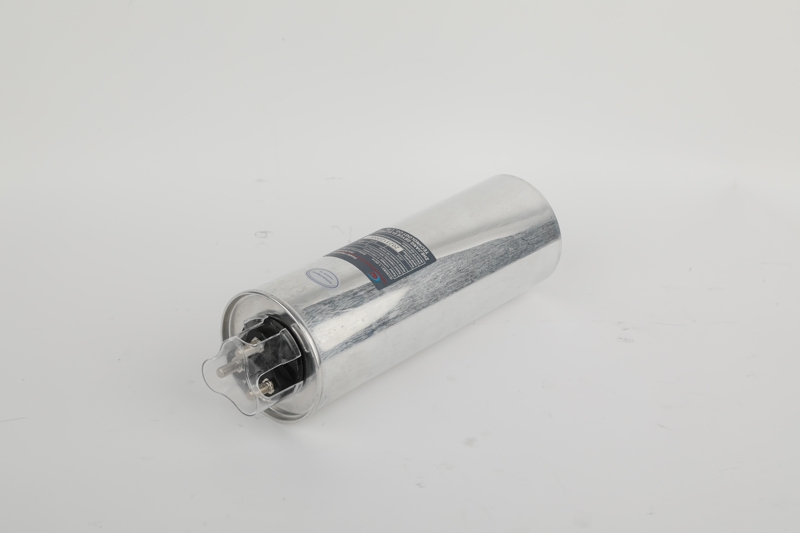

Lorsque les condensateurs de taille standard ne répondent pas aux exigences d'installation, les condensateurs personnalisés compacts deviennent la solution la plus directe. Nous avons développé une série de coutumescondensateurs cylindriquesspécifiquement pour les applications limitées dans l'espace. Par exemple, notre nouveau condensateur cylindrique φ180 × 320 mm obtient une capacité nominale de 30 kvar tout en conservant le même volume qu'un produit conventionnel de 25kvar. Cette percée est le résultat de trois innovations technologiques: l'utilisation de film de polypropylène métallisé ultra-mince de 3 μm augmente la zone d'électrode par volume unitaire de 20%; Un processus d'enroulement de base optimisé augmente le facteur de remplissage à plus de 95%; et un processus de pulvérisation en or final amélioré réduit la résistance aux contacts et la génération de chaleur. Des applications pratiques ont montré que cette série de produits maintient d'excellentes performances électriques tout en maintenant la température inférieure à 65K, répondant pleinement aux exigences d'un fonctionnement stable à long terme. Ils sont particulièrement adaptés à la modernisation des armoires plus anciennes, permettant des améliorations de capacité sans modifier les trous de montage existants.

Solution d'intégration intelligente des condensateurs: le choix intelligent pour la simplification

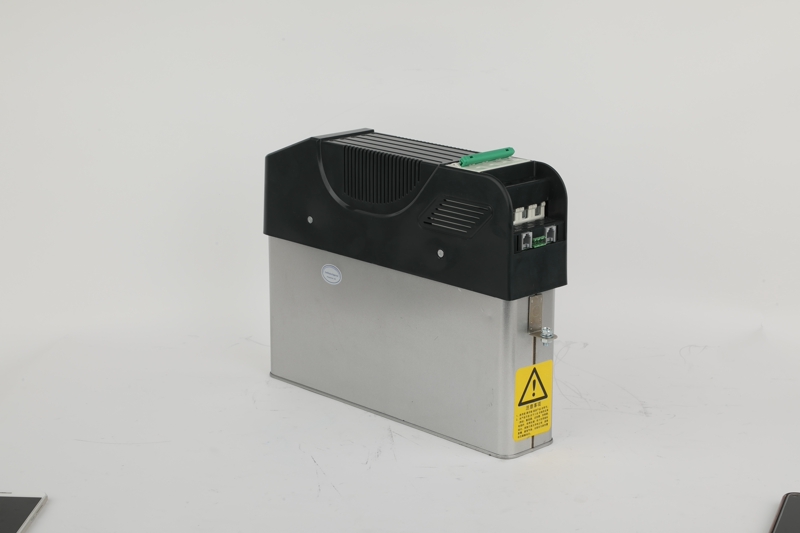

Condensateur intelligentLa technologie offre une nouvelle approche pour l'optimisation de l'espace. Notre module de condensateur intégré intelligent intègre des composants traditionnellement séparés tels que les contrôleurs, les contacteurs, les fusibles, les condensateurs et les lumières indicateurs en une seule unité. Par exemple, un condensateur intelligent de 30 kvar ne mesure que 300 × 200 × 150 mm, ce qui permet d'économiser plus de 40% d'espace par rapport aux solutions de composants discrets traditionnels. Cette conception intégrée réduit non seulement le nombre de composants dans l'armoire, mais simplifie également la complexité du câblage et minimise le nombre de points de défaut. La structure modulaire du condensateur intelligent prend en charge l'expansion parallèle et la maintenance à chaud, garantissant qu'une défaillance de module unique n'affecte pas le fonctionnement global du système. En outre, les condensateurs intelligents offrent des fonctionnalités avancées telles que la commutation de transfert zéro, la compensation de phase et l'auto-diagnostic des défauts, l'économie d'espace tout en améliorant les performances du système. Ils conviennent particulièrement à de nouveaux projets ou à des rénovations complètes, permettant une miniaturisation et des mises à niveau intelligentes des systèmes de rémunération.

Optimisation de la disposition de l'armoire: l'art d'exploiter l'espace potentiel

En plus d'optimiser la sélection des équipements, une conception efficace de disposition de l'armoire peut également débloquer un potentiel d'espace important. Grâce à une vaste pratique d'ingénierie, nous avons identifié trois techniques d'optimisation de disposition éprouvées. Tout d'abord, adoptez une approche d'utilisation de l'espace tridimensionnel, modifiant l'approche traditionnelle de disposition plate. À l'aide d'une structure de montage Din-Rail, les composants sont empilés verticalement pour améliorer l'utilisation de l'espace. Deuxièmement, optimisez les dispositions de câblage en utilisant des barres de cuivre au lieu des câbles pour les connexions de barres, en réduisant l'espace de câble. L'adoption des composants de virage à angle droit et un montage mural élimine l'espace gaspillé. Troisièmement, favoriser la conception modulaire, combinant des composants fonctionnellement liés en modules standard. Par exemple, condensateurs,réacteurs de la sérieet les fusibles sont intégrés dans un cadre amovible pour une maintenance et un remplacement faciles. Ces optimisations détaillées débloquent généralement 15% à 25% de l'espace d'installation potentiel, créant des conditions d'expansion et de rénovation.

Recommandations de sélection et de mise en œuvre de la solution

Face à des contraintes d'espace spécifiques, la solution la plus appropriée doit être sélectionnée en fonction de la situation spécifique. Pour les installations avec un espace extrêmement limité et où les modifications de la structure de l'armoire sont impossibles, les solutions de condensateurs personnalisées compactes doivent être prioritaires. Pour de nouveaux projets ou ceux où les rénovations majeures sont possibles,Condensateur intelligentLes solutions offrent les meilleurs avantages globaux. Lorsque les contraintes d'espace sont moins graves, des techniques d'optimisation de mise en page peuvent être utilisées pour résoudre le problème, minimisant les coûts et simplifiant la mise en œuvre. Des mesures et des simulations détaillées sur place sont recommandés avant la mise en œuvre pour garantir que la conception est possible. Pour les projets importants, il est recommandé de produire d'abord un échantillon d'essai pour la vérification de l'installation afin d'éviter les problèmes lors de la mise en œuvre de masse. Pendant la mise en œuvre, il faut prendre soin de maintenir suffisamment d'espace de dissipation de chaleur et de distances sûres, et la sécurité des équipements ne doit pas être sacrifiée pour l'utilisation de l'espace.
