Réacteur série basse tension

Dans les réseaux électriques industriels modernes, les charges non linéaires telles que les convertisseurs de fréquence et les redresseurs agissent comme des « émetteurs d'harmoniques », injectant constamment une pollution harmonique à haute fréquence dans le réseau auquel elles sont connectées. Les condensateurs de puissance, qui sont responsables de la compensation de la puissance réactive, subissent souvent le plus gros des « attaques » harmoniques et sont fréquemment soumis à des dommages dus à la surchauffe, voire déclenchent des accidents de résonance. Dans un environnement aussi fortement pollué par les harmoniques, les réacteurs série basse tension sont absolument nécessaires : ils peuvent se transformer en « chevaliers fidèles » garantissant la sécurité du réseau, sauvant l'ensemble du système de compensation de puissance réactive basse tension des dangers de panne et utilisant leur ingénieuse conception électromagnétique pour construire une ligne de défense solide pour les batteries de condensateurs de puissance.

Les perturbations harmoniques n’affectent pas simplement un seul composant du condensateur ; au lieu de cela, ils déclenchent une réaction en chaîne négative dans tout le réseau d’alimentation électrique, formant un cercle vicieux allant de « l’amplification du problème » aux « dommages concentrés ». Les courants harmoniques haute fréquence provoquent une augmentation significative de la perte diélectrique des condensateurs, entraînant une surchauffe anormale au sein des condensateurs et un vieillissement accéléré de l'isolation. Ce qui est encore plus dangereux est que lorsque la fréquence des harmoniques dans le réseau électrique est proche de la fréquence inhérente du circuit « condensateur-réseau électrique », une résonance parallèle inattendue se produit et la tension harmonique considérablement élevée entraînera des dizaines de fois plus de courant harmonique dans ce cycle. Dans ce cercle vicieux où les harmoniques sont les coupables, les mauvaises actions commises par les harmoniques sur les condensateurs sont comme l'application artificielle de chocs électriques continus à haute tension entre les bornes des condensateurs, ce qui est extrêmement susceptible de provoquer le gonflement, l'éclatement ou l'incendie des condensateurs, menaçant sérieusement la sécurité du système de distribution d'énergie.

La manière dont les réacteurs série basse tension protègent le réseau électrique réside dans la sagesse de « reconstruire l’impédance ». Le réacteur série combine sa réactance inductive (XL) avec la réactance capacitive (XC) en série pour former un circuit combiné sensible à des fréquences spécifiques, appelé « filtre accordé ». Utilisons une métaphore pour comprendre ceci : On peut considérer un groupe de condensateurs comme une large route « ouverte » à toutes les fréquences du courant. Les harmoniques peuvent librement pénétrer dans cette route et y provoquer de graves embouteillages (surcharge). Le rôle du réacteur série est d'installer un « péage intelligent » à l'intersection, bloquant presque tous les courants harmoniques à l'extérieur. Grâce à un calcul et une adaptation précis, ce circuit combiné (un groupe de condensateurs et un réacteur en série) présente des caractéristiques capacitives à l'onde fondamentale (50 Hz), c'est-à-dire que le poste de péage donne le feu vert à l'onde fondamentale, garantissant que la compensation de puissance réactive n'est pas du tout affectée ; tandis que pour les harmoniques cibles les plus nocives (telles que 5ème/250 Hz), ce circuit combiné présente une impédance totale très élevée, c'est-à-dire que le poste de péage donne la lumière rouge aux harmoniques cibles, formant une solide « barrière électromagnétique ». Le résultat est que la grande majorité des courants harmoniques sont éliminés par cette barrière et circulent dans des chemins avec une impédance système plus faible ou sont absorbés par des dispositifs de filtrage, réduisant ainsi considérablement le courant harmonique circulant à travers les condensateurs, évitant fondamentalement l'amplification par résonance.

La première couche de triple protection du réacteur série basse tension se manifeste principalement par une protection directe des condensateurs. Le réacteur réduit considérablement la capacité de transport de courant harmonique et la perte diélectrique des condensateurs, rétablit la température de fonctionnement des condensateurs à la normale et assure la durée de vie des condensateurs. La deuxième couche de triple protection se manifeste par l'amélioration du niveau de sécurité du système. Le réacteur supprime efficacement les surtensions et les surintensités résonantes qui peuvent mettre en danger l'ensemble du système de distribution d'énergie, permettant ainsi au fonctionnement des transformateurs et des câbles d'être plus stable. La troisième couche de triple protection se manifeste par l'optimisation de l'efficacité de la compensation. Dans un environnement de courant propre, le condensateur peut engager plus précisément la réactance capacitive requise, améliorant ainsi l'efficacité de la correction du facteur de puissance et évitant des actions de déclenchement incorrectes ou une défaillance de compensation causée par les harmoniques.

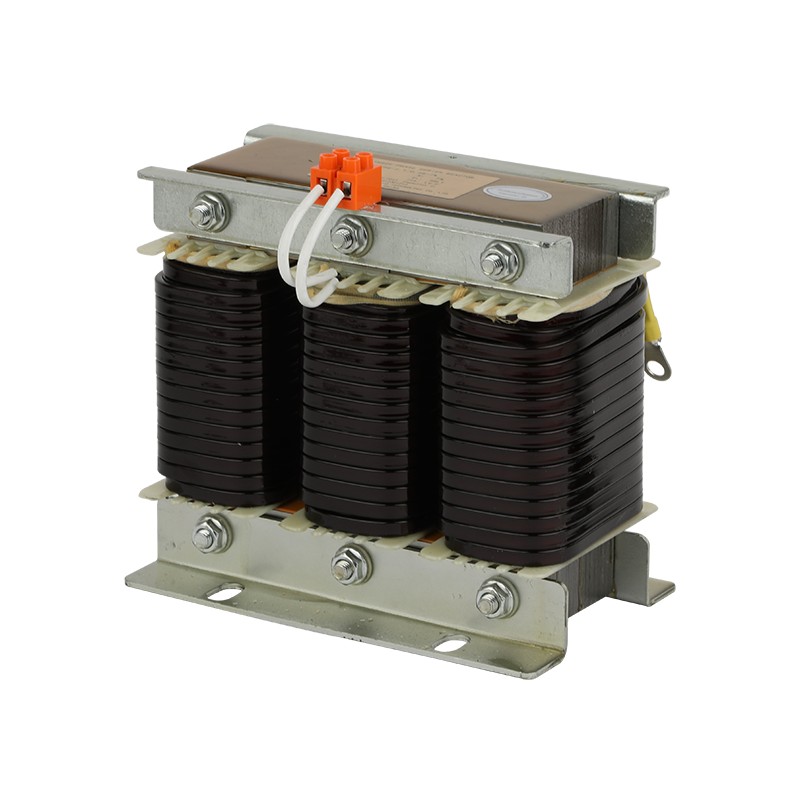

Geyue Electric comprend parfaitement que le contrôle harmonique n'est pas une bataille menée par un seul composant, mais plutôt une guerre de défense du réseau qui nécessite une conception précise et une coordination du système. Geyue Electric fournit non seulement des « chevaliers gardiens » fiables et performants, les réacteurs basse tension de la série CKSG, mais s'engage également à offrir aux utilisateurs un ensemble complet de solutions de compensation de puissance réactive basse tension, allant de la mesure précise à l'analyse harmonique en passant par la conception de compensation de filtrage personnalisée. Notre équipe technique est compétente pour diagnostiquer les caractéristiques des sources harmoniques sur place et adapter le taux de réactance et la capacité de compensation les plus adaptés aux utilisateurs, garantissant ainsi que le réacteur et le condensateur fonctionnent ensemble pour obtenir la meilleure efficacité de protection. Choisir Geyue signifie que vous avez sélectionné la capacité d'interprétation systématique et la capacité pratique de résolution de problèmes pour les problèmes de qualité de l'énergie. Nous sommes disposés à protéger chaque watt d’électricité de votre système de distribution contre des opérations sûres, propres et efficaces grâce à une technologie professionnelle et des produits fiables.
