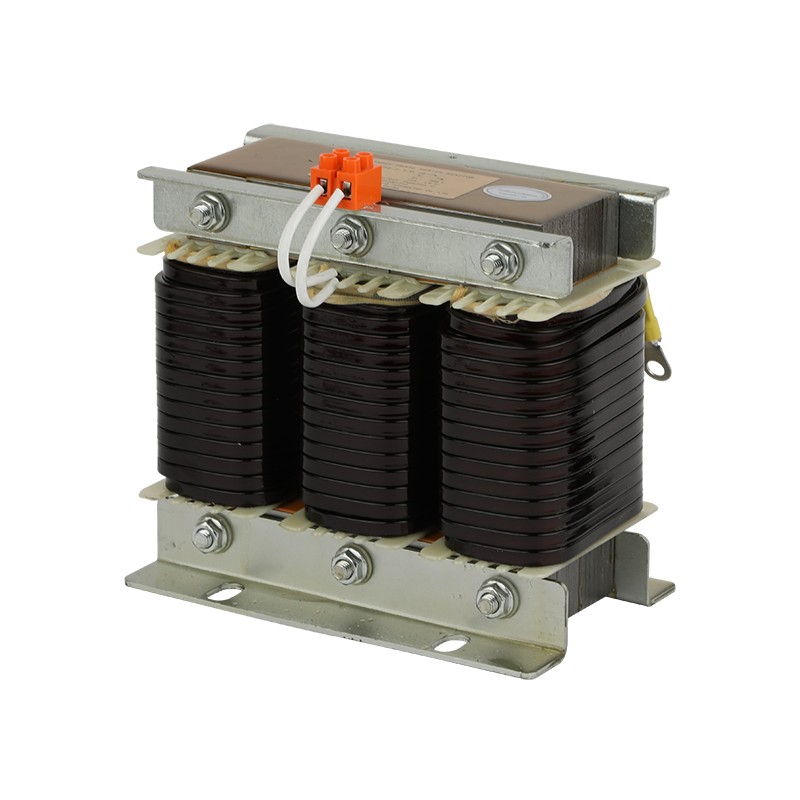

Réacteur à taux de réactance série CKSG 7 %

Pourquoi le réacteur doit-il être connecté en série avec des condensateurs plutôt qu'en parallèle ?

Au cours de nos interactions quotidiennes avec les clients, les ingénieurs de Geyue Electric sont souvent confrontés à une question classique de niveau novice : dans les systèmes de compensation de puissance réactive basse tension, pourquoi les réacteurs de la série CKSG à taux de réactance de 7 % sont-ils toujours utilisés en série avec des condensateurs plutôt qu'en parallèle ? Cette méthode de connexion apparemment simple cache en réalité l’essentiel de la sagesse nécessaire pour garantir un fonctionnement sûr, stable et économique du système électrique. Aujourd'hui, Geyue Electric vous fournira, du point de vue d'un « gardien du système électrique », une analyse approfondie des raisons qui la sous-tendent.

Positionnement des rôles : du « combat indépendant » à la « défense coordonnée »

Tout d’abord, nous devons vraiment comprendre les rôles fondamentaux des condensateurs et des réacteurs dans le réseau électrique. Le condensateur est comme un « soldat d'alimentation », dont la tâche principale est de générer de la puissance réactive capacitive, compensant directement la puissance réactive consommée par les charges inductives (telles que les moteurs, les transformateurs), améliorant ainsi le facteur de puissance de l'ensemble du système électrique, réduisant ainsi les pertes de ligne et le gaspillage d'énergie.

Le réacteur, en particulier un réacteur de la série CKSG à taux de réactance de 7 % dans ce contexte, sert de « filtre » et de « tampon ». S'il est mal connecté en parallèle avec les condensateurs, le réacteur sera directement connecté au jeu de barres comme les condensateurs, et il absorbera tout seul la puissance réactive inductive. Non seulement cela ne parvient pas à fournir une compensation de puissance réactive, mais cela augmente en fait la charge réactive du système, allant à l'encontre de l'objectif fondamental de compensation de la puissance réactive et d'amélioration du facteur de puissance. À ce stade, le rôle du réacteur se limitera à un lissage ou un filtrage très limité, et il sera totalement incapable d’assurer une protection directe des condensateurs.

Une fois connecté en série avec les condensateurs, le réacteur série CKSG à taux de réactance de 7 % se transforme d'une « unité de combat indépendante » en « partenaire exclusif » des condensateurs. Il agira comme une garde loyale, formant un « circuit série LC » unifié avec les condensateurs puis étant connecté au réseau électrique. Cette relation de connexion sert de pilier structurel pour la réalisation de toutes les fonctions de protection ultérieures.

Missions principales : suppression de l'amplification harmonique et filtrage des courants dangereux

Dans les réseaux électriques modernes, la présence de charges non linéaires telles que des convertisseurs de fréquence et des redresseurs peuvent générer un grand nombre de courants harmoniques, ce qui est l'un des principaux « coupables » menaçant le fonctionnement sûr des équipements électriques. Lorsque seuls des condensateurs sont connectés au système de compensation de puissance réactive basse tension, la réactance capacitive des condensateurs diminue à mesure que la fréquence des courants harmoniques dans le réseau électrique augmente. La faible réactance capacitive fournit précisément un chemin à faible impédance pour les courants harmoniques d'ordre élevé, ce qui entraîne une amplification anormale des courants harmoniques. Dans les cas graves, l’afflux de courants harmoniques peut provoquer une surchauffe des condensateurs, voire une explosion, et polluer l’ensemble du réseau électrique.

L'ajout d'un réacteur de série CKSG à taux de réactance de 7 % peut complètement changer ce cercle vicieux dans lequel le courant harmonique dangereux ne cesse de croître. La réactance inductive du réacteur série augmente à mesure que la fréquence du courant harmonique existant dans le réseau électrique augmente. Lorsque la self en série est connectée en série avec les condensateurs, l'impédance (l'effet gênant sur le courant) de la self en série et des condensateurs à l'harmonique varie dans des tendances opposées avec la fréquence. Une conception soignée de l'inductance (ou du taux de réactance) du réacteur en série peut permettre à ce circuit série LC de présenter une impédance élevée à des harmoniques spécifiques (telles que la 5ème harmonique, la 7ème harmonique), comme la mise en place d'un "filtre" solide pour les courants harmoniques dangereux afin de filtrer ces courants dangereux hors de la branche de compensation. Cela empêche efficacement la résonance harmonique et l'amplification harmonique dans le système électrique, protégeant ainsi les condensateurs eux-mêmes et purifiant l'environnement du réseau électrique.

Garantie clé : résistance au courant de surtension de fermeture et aux surtensions de fonctionnement

Lorsque des condensateurs sont connectés au réseau électrique, un énorme courant instantané se produit généralement, appelé courant de surtension de fermeture. La valeur du courant de surtension de fermeture peut atteindre plusieurs dizaines de fois le courant nominal des condensateurs connectés. Des opérations de commutation aussi fréquentes endommageront sérieusement la durée de vie diélectrique des condensateurs et des contacts du dispositif de commutation.

À l'heure actuelle, le réacteur de la série CKSG à taux de réactance de 7 % peut fonctionner comme un « tampon » pour le courant. La caractéristique d'inductance du réacteur en série détermine que le courant circulant à travers le réacteur lui-même ne peut pas changer brusquement, supprimant et retardant ainsi considérablement le pic et l'intensité du courant de pointe de fermeture, permettant au courant d'augmenter en douceur. De même, lors du retrait d'une certaine branche de condensateur, le réacteur peut également absorber une partie de l'énergie électromagnétique, supprimant ainsi l'éventuelle surtension de fonctionnement, fournissant ainsi une autre couche de protection tampon fiable pour les condensateurs et l'ensemble du système de compensation.

Solutions de Geyue Electric : protection méticuleuse de la sécurité du système

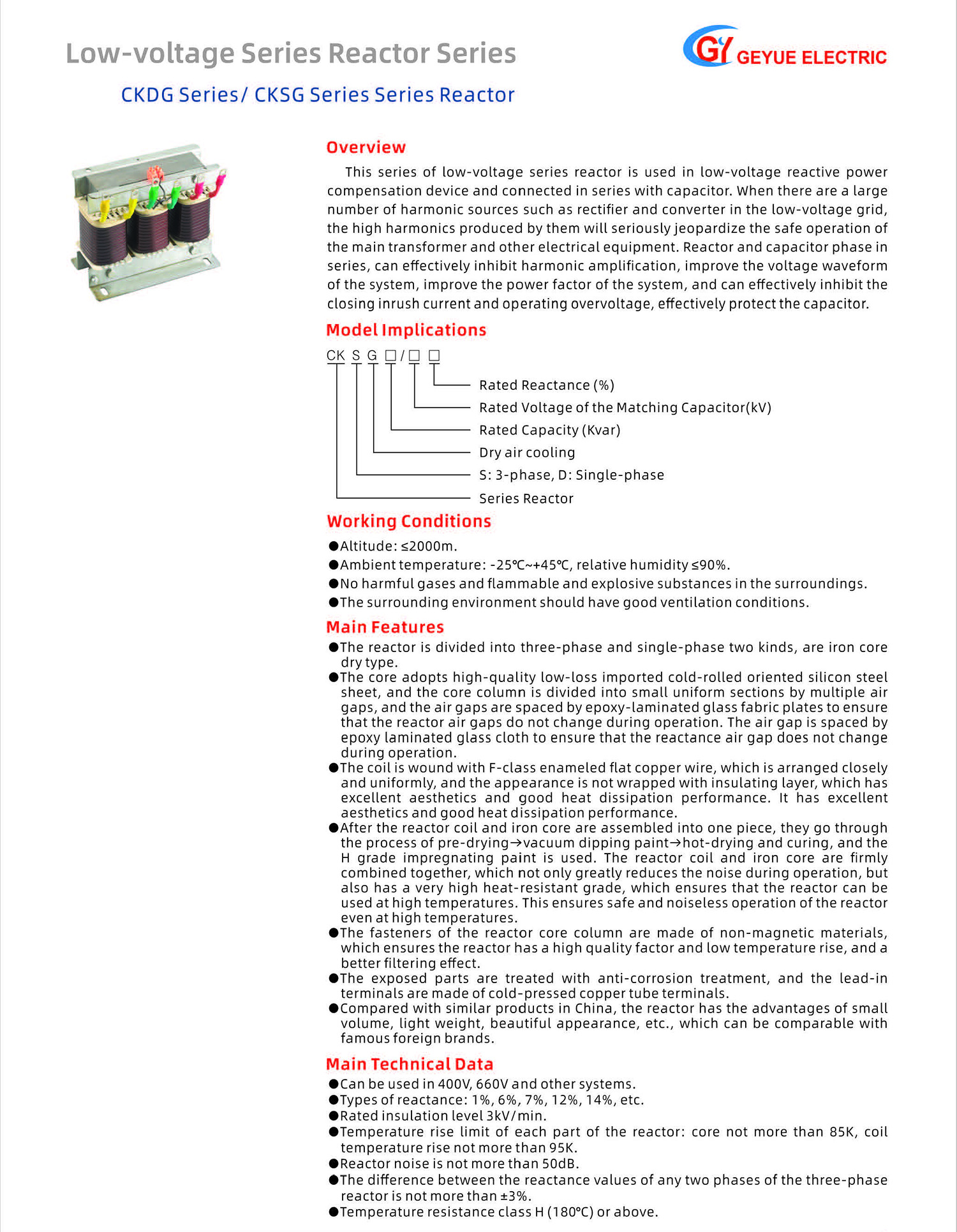

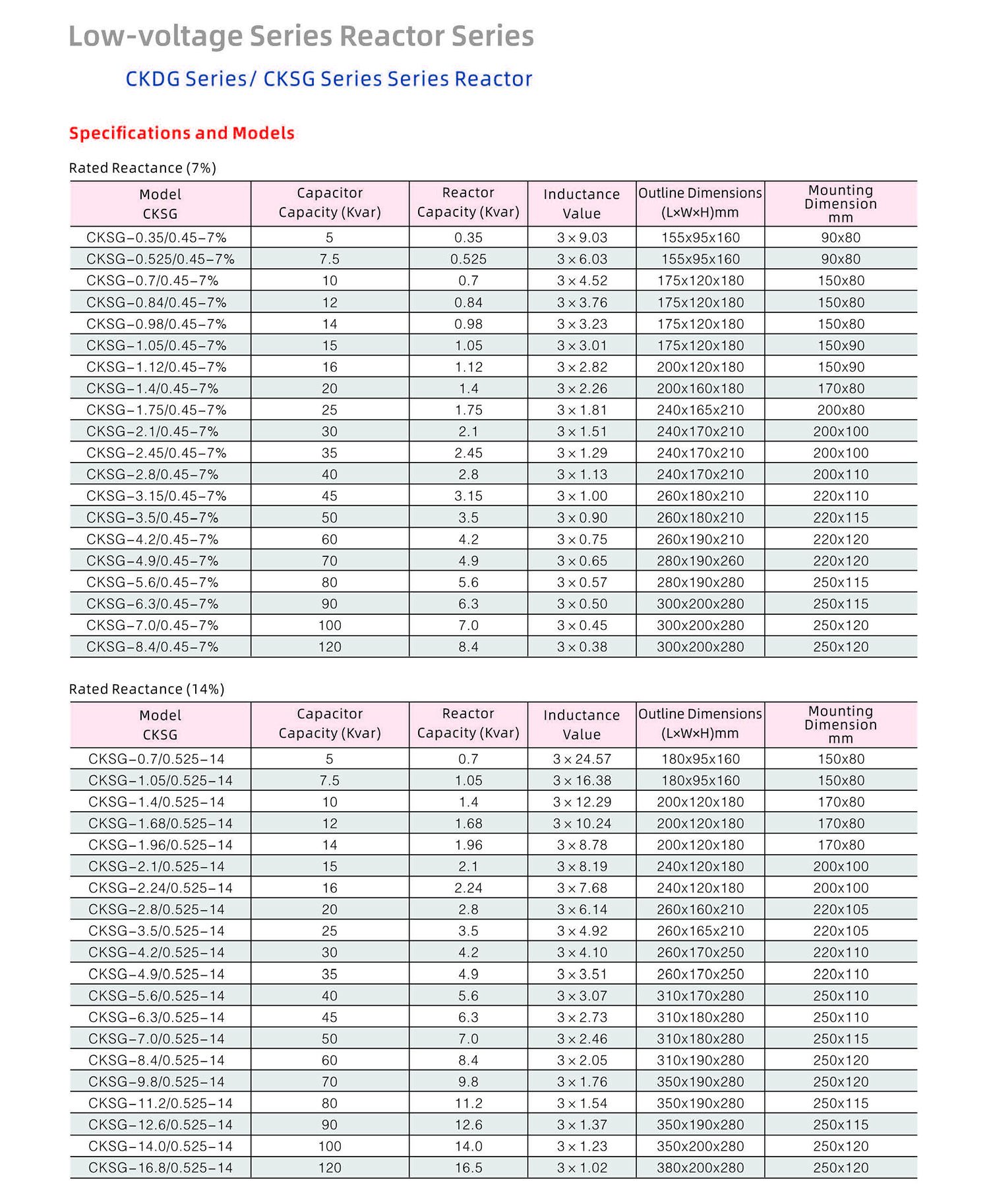

Geyue Electric comprend parfaitement la responsabilité des réacteurs en tant que « gardes de sécurité » et a donc consacré tous les efforts de notre personnel technique à la conception et à la fabrication des réacteurs de la série CKSG à taux de réactance de 7 %. Pour ancrer la précision et la stabilité d'un taux de réactance de 7 %, nous utilisons des noyaux en tôle d'acier au silicium importés de haute qualité et adoptons un processus unique de segmentation du noyau et de durcissement de l'entrefer pour garantir que l'inductance reste inchangée sur une longue période de fonctionnement. Pour résister aux défis thermiques sévères dans un environnement harmonieux, nous sélectionnons des matériaux isolants haute température de qualité F/H et utilisons un processus d'imprégnation sous vide pour durcir fermement les bobines et les noyaux ensemble. Cela garantit non seulement une élévation de température extrêmement faible et un fonctionnement silencieux des réacteurs, mais leur confère également des performances de filtration persistantes et stables dans des environnements à haute température.

Notre réacteur de la série CKSG à taux de réactance de 7 % n'est pas simplement un composant idéal conforme aux principes théoriques ; c'est aussi la cristallisation de la philosophie de fabrication avancée de notre entreprise. De la conception électromagnétique rigoureuse au traitement et à l'assemblage précis, en passant par les tests complets en usine, chaque étape adhère à la conviction selon laquelle « la fiabilité est une valeur ». Nous sommes fiers de pouvoir proposer au marché des réacteurs plus petits, plus légers, plus efficaces et d’apparence exquise. Ils ont été largement appliqués dans divers systèmes de distribution d'énergie industriels et commerciaux et sont devenus la base fiable des solutions de compensation à vide et de contrôle des harmoniques de nombreux utilisateurs.

Par conséquent, lorsque vous planifiez ou mettez à niveau un système de compensation de puissance réactive basse tension, il est tout aussi important de choisir la bonne voie technique et des partenaires d'équipement fiables. Geyue Electric est disposé à fournir des réacteurs professionnels à taux de réactance de la série CKSG de 7 % et des solutions complètes de compensation de puissance réactive, pour devenir un support solide pour le fonctionnement sûr, efficace et stable de votre système électrique. Travaillons ensemble, en commençant par chaque connexion correcte, et construisons ensemble une meilleure qualité d'énergie.
