Pourquoi la compensation traditionnelle des condensateurs n'est-elle pas assez rapide? Comment le générateur VAR statique SVG atteint-il la régulation VAR dynamique 5 ms?

Les fluctuations de tension se produisent souvent en réseaux électriques, provoquant des arrêts d'équipement ou des scintillement légers. La cause profonde est le déséquilibre instantané du pouvoir réactif. Les condensateurs traditionnels nécessitent des actions de commutation mécanique, de sorte qu'ils ont une vitesse de réponse lente et ne peuvent pas compenser la pénurie d'énergie réactive causée par des charges d'impact d'équipements tels que les rouleaux et les fours à arc en temps réel. Ils peuvent même aggraver les chutes de tension en raison de la vitesse de réponse lente. LeGénérateur VAR statique de la série SVGest un dispositif d'alimentation entièrement électronique basé sur la technologie de conversion IGBT. Il peut automatiquement ajuster l'énergie du réseau électrique à une vitesse de seulement 5 ms, soit 20 fois plus rapide que traditionnelcondensateurs de puissance. Ce qui suit expliquera quel est le générateur VAR statique de la série SVG, quel est son rôle clé et quels avantages il a par rapport aux condensateurs ordinaires.

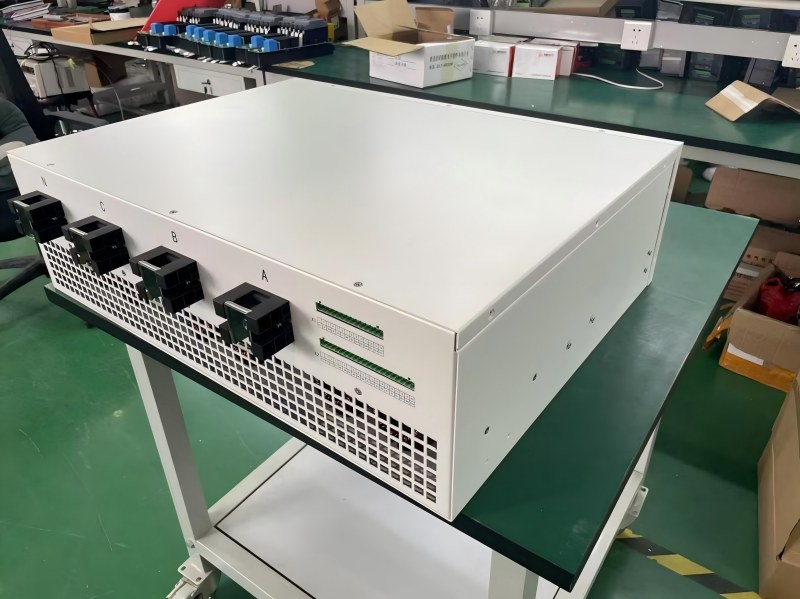

Qu'est-ce que le générateur VAR statique de la série SVG?

SVG Series Static Var Generator est un dispositif électronique utilisé pour compenser dynamiquement la puissance réactive dans les systèmes d'alimentation. Il peut injecter ou absorber le courant réactif dans le réseau électrique en temps réel via son module de puissance IGBT à haute performance interne. L'ensemble du processus est contrôlé avec précision par un ordinateur, et la vitesse de réponse n'est que de 5 millisecondes, ce qui peut résoudre instantanément des problèmes tels que le scintillement de tension et l'arrêt de la ligne de production que les condensateurs ordinaires ne peuvent pas gérer. La solution de compensation utilisant une combinaison de banques de condensateurs et de banques de réacteur peut être directement remplacée parGénérateur VAR statique de la série SVG, devenant l'appareil central de la régulation de tension dynamique dans les réseaux électriques modernes.

Quel est le principe de travail du générateur VAR statique de la série SVG?

Le générateur VAR statique de la série SVG peut détecter la tension et le courant dans le réseau électrique en temps réel, et la puce haute performance intégrée peut calculer la puissance réactive qui doit être compensée. Par la suite, le module d'alimentation IGBT intégré à l'appareil générera instantanément un courant adaptatif. Lorsque le réseau électrique doit compléter la puissance réactive, elle libérera immédiatement un courant similaire aux caractéristiques d'un condensateur de puissance au réseau électrique. Lorsqu'il y a un excès de puissance réactive dans le réseau électrique, il absorbe rapidement le courant similaire aux caractéristiques d'unréacteur en série. L'ensemble du processus est achevé en seulement 5 millisecondes, obtenant rapidement un équilibre dynamique de pouvoir réactif.

Quel est le rôle clé du générateur VAR statique de la série SVG?

La valeur fondamentale deGénérateur VAR statique de la série SVGréside dans le maintien du fonctionnement stable du système d'alimentation en temps réel. Par exemple, la charge d'impact d'un rouleau produira une fluctuation de tension de ± 10%. SVG peut limiter la fluctuation à une plage sûre de ± 2% pour garantir que l'équipement ne s'arrête pas anormalement. Dans le même temps, le facteur de puissance peut être maintenu de manière stable au-dessus de 0,99. Chaque augmentation de 0,01 du facteur de puissance peut réduire les pertes de ligne de 0,5% à 1%, ce qui réduit directement les factures d'électricité. Pour les industries de précision telles que la fabrication de puces, lorsque le réseau électrique subit une baisse de 0,1 seconde de tension, SVG peut rapidement effectuer une rémunération en temps réel dans les 2 millisecondes pour assurer le fonctionnement continu des lignes de production de précision. Il convient également aux nouvelles centrales énergétiques, qui peuvent ajuster automatiquement la puissance réactive des centrales électriques photovoltaïques de 200 MW, résoudre le problème de l'augmentation de la tension au point de connexion du réseau causée par la production d'électricité inverse et assurer le fonctionnement continu et complet du réseau électrique.

Quels avantages le générateur de var statique de la série SVG sur les condensateurs ordinaires?

Générateur VAR statique de la série SVGPeut atteindre une compensation de puissance réactive en temps réel et précise avec une capacité de réponse dynamique de 5 ms, qui est cent fois plus rapide que le temps de réponse de 500 ms des condensateurs ordinaires. Il peut contrôler la fluctuation de tension de ± 10% causée par la charge d'impact du rouleau à ± 2%. Sa réglementation continue sans étape évite le problème de sur-compensation / sous-compensation causé par la commutation de la banque de condensateurs, et la capacité de réglementation bidirectionnelle intégrée à machine élimine le besoin de réacteurs supplémentaires. Il peut également maintenir de manière stable le facteur de puissance supérieur à 0,99. Chaque augmentation de 0,01 du facteur de puissance peut réduire les pertes de ligne de 0,5% à 1%. Lorsque vous répondez à une baisse de 0,1 seconde de tension, il peut effectuer une compensation complète à moins de 2 ms. Les condensateurs ordinaires ne peuvent pas du tout obtenir cet effet. Il résout complètement le problème de la transmission inverse réactive provoquée par la connexion du réseau de nouvelles énergies, réduit le risque global de temps d'arrêt de l'équipement de plus de 60% et réduit les pertes de grille de 15%.
