Quelles sont les fonctions magiques de la feuille de protection en cuivre dans les condensateurs de la série BSMJ？

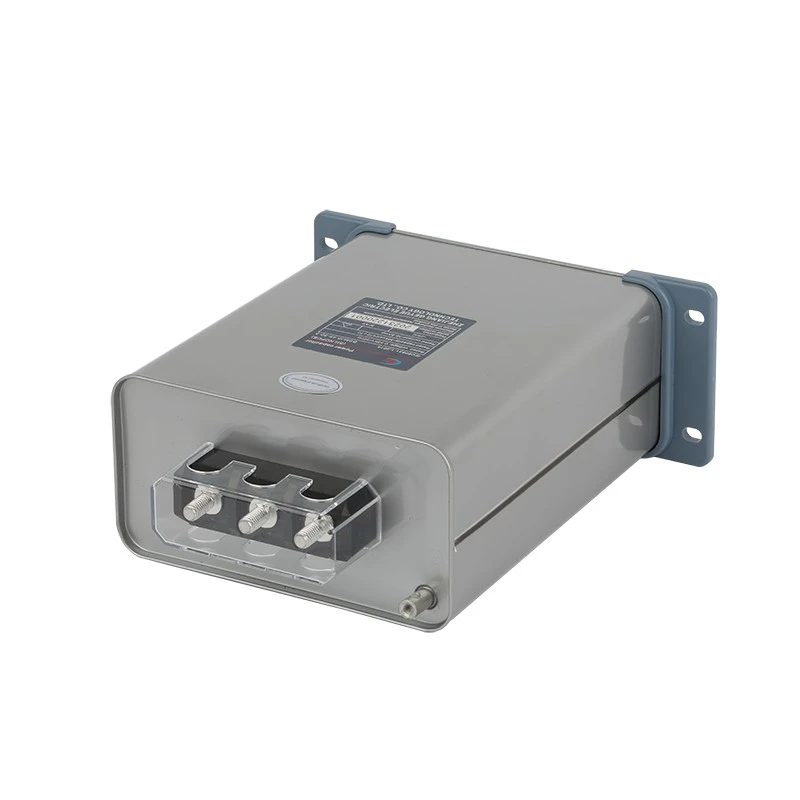

Lorsque nous ouvrons la couverture de l'un desBSMJ Series Auto-Healing Shunt Condensorsde Geyue Electric (que ce soit le type de boîte ou le type de cylindre), la première chose qui attire l'œil est la feuille de protection en cuivre soudée au fil par une machine de soudage convexe à spot à air. Alors, pourquoi cette feuille de protection en cuivre banale est-elle partout? Quelles sont les fonctions magiques de la feuille de protection en cuivre dans les condensateurs de la série BSMJ? Veuillez laisser l'ingénieur en chef de Geyue Electric vous révéler progressivement le mystère dans le texte suivant.

Amélioration de la capacité de conduction actuelle

Le cuivre, en tant que métal avec une conductivité électrique extrêmement excellente, peut réduire considérablement la résistance de contact entre les électrodes des condensateurs et les blocs de bornes externes, diminuer efficacement la perte de chaleur de la série BSMJ auto-cicatrisation à basse tension des condensateurs de shunt, et améliorer davantage leur efficacité de garement actuel. Les condensateurs de la série BSMJ appartiennent tous à des condensateurs de film métallisés. Bien que les électrodes de ce type de condensateur soient des couches métalliques composites d'aluminium galvanisé cuit à la vapeur, l'épaisseur de la couche métallique n'est qu'au niveau du nanomètre. La connexion directe est sujette à la surchauffe locale de la couche métallique en raison d'un courant important. Une feuille de protection en cuivre intégrée sert de couche de transition pour disperser la densité actuelle et empêcher l'érosion des couches métalliques composites d'aluminium galvanisé cuit à la vapeur.

Protection mécanique et fiabilité des connexions

En tant que condensateur de film, l'électrode métallisée de la série BSMJ est mince et fragile. La feuille de cuivre fixe le bord de l'électrode en soudant pour empêcher la couche métallisée de se décoller en raison de la tension ou des vibrations externes du plomb. La surface de la feuille de protection en cuivre peut être plaquée en étain ou plaquée en nickel (comme la feuille de cuivre commune plaquée en étain) pour retarder l'oxydation, assurer la stabilité du contact à long terme et réduire la défaillance des condensateurs causée par un mauvais contact.

Aide à la dissipation de la chaleur

La conductivité thermique élevée du cuivre (conductivité thermique drers 400 w / (m · k)) peut rapidement dissiper la chaleur générée en raison de la perte diélectrique (comme Tanδ) à l'intérieur de la série BSMJ auto-guérison à basse tension, les condensateurs de shunt, sont généralement réduits pour chaque augmentation de la température et de la température).

Protection excessive

La plaque de protection en cuivre est conçue avec une structure spécifique pour couper le circuit défectueux lorsque la pression d'air interne de la série BSMJ auto-guérison à basse tension condensateur est trop élevée, empêchant le condensateur d'éclater et de provoquer des pertes graves.

Soutien à l'auto-guérison

Lorsqu'un condensateur de film métallisé a une rupture locale du diélectrique, le revêtement métallique autour du point de panne se vaporisera pour atteindre "l'auto-guérison". La feuille de protection en cuivre empêche les dommages secondaires causés par la concentration actuelle pendant le processus d'auto-guérison par l'égalisation actuelle.

Le soudage des feuilles de cuivre et des électrodes à couches minces nécessite un contrôle de la température pour éviter les dommages à haute température au film diélectrique. Dans un environnement humide, il est nécessaire d'assurer l'intégrité du revêtement en cuivre pour éviter la corrosion électrochimique. Bien que les plaques de protection en cuivre soient de petits composants, ils sont l'une des conceptions clés de la forte fiabilité et de la durée de vie à longue durée de service des condensateurs de la série BSMJ, en particulier indispensable dans des applications exigeantes telles que la compensation réactive de niveau industriel et les convertisseurs de fréquence. Si vous avez un intérêt pour les condensateurs de shunt à basse tension auto-cicatrisants BMSJ, veuillez venir àhttps://www.geyuecapacitor.com/, et contactez Geyue Electric viainfo@gyele.com.cn.
