FAQ 1 : Que représentent respectivement BSMJ et BSMJ(Y) ?

Dans le domaine de la compensation de puissance réactive basse tension, les condensateurs de puissance sont des composants essentiels et leurs désignations de série contiennent souvent leurs propres codes d'identification. De nombreux clients sont souvent confus lorsqu'ils sont confrontés aux désignations de séries presque identiques « BSMJ » et « BSMJ(Y) » dans notre catalogue de produits : que signifient réellement BSMJ et BSMJ(Y) ? En tant que technicien de Geyue Electric, je vais aujourd'hui vous expliquer la signification et les différences derrière ces deux désignations de série du point de vue du fabricant, vous aidant ainsi à trouver plus précisément le condensateur de puissance qui correspond le mieux aux besoins de compensation de puissance réactive basse tension de votre site.

La signification standard nationale de BSMJ

Bien que les normes nationales chinoises de l'industrie mécanique ne précisent pas explicitement la désignation exacte de la série pour les condensateurs shunt auto-réparateurs basse tension, elles réglementent strictement la manière dont les fabricants doivent nommer une série de condensateurs de puissance en utilisant des lettres. BSMJ est simplement une désignation courante de série de condensateurs de puissance qui est conforme aux règles de dénomination standard de l'industrie.

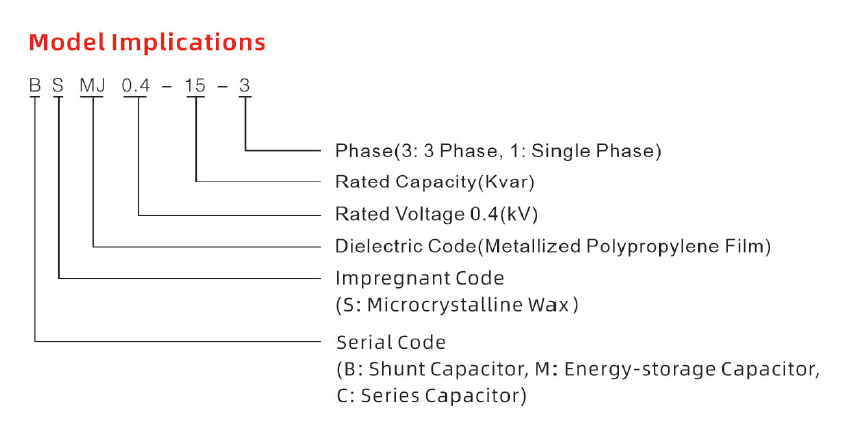

JB/T 7114, « Méthode de compilation des numéros de modèle de produit pour les condensateurs de puissance », définit strictement la méthode de composition des désignations de série de condensateurs de puissance et la signification de chaque lettre, permettant aux professionnels de l'industrie de comprendre les caractéristiques techniques d'un produit simplement en voyant une désignation de série particulière d'un fabricant. Par exemple, il précise :

La première lettre B représente « condensateur shunt », indiquant que le condensateur est connecté en parallèle dans le système électrique, principalement pour la compensation de puissance réactive ; la deuxième lettre S indique que le milieu d'imprégnation est de la « cire de paraffine » ou de la « cire microcristalline », un agent d'imprégnation stable et respectueux de l'environnement qui améliore efficacement la tension de tenue et les performances de dissipation thermique du condensateur ; et la troisième lettre et les suivantes, MJ, représentent un « film de polypropylène métallisé », un matériau clé pour le diélectrique inter-électrodes du condensateur, possédant des propriétés d'auto-guérison et rétablissant automatiquement l'isolation en cas de panne locale.

Lorsqu'un fabricant suit entièrement cette règle pour produire un condensateur shunt utilisant une imprégnation de cire microcristalline et un film diélectrique en polypropylène métallisé, la désignation de série qui en résulte est naturellement BSMJ. Par conséquent, la série BSMJ est devenue l'une des désignations de séries de condensateurs shunt auto-réparatrices basse tension les plus utilisées, les plus conformes aux règles de dénomination des normes de l'industrie nationale chinoise des machines et les plus reconnues sur le marché chinois au fil des ans.

Au sein du portefeuille de produits de Geyue Electric, la désignation de la série BSMJ est spécifiquement attribuée pour représenter les condensateurs shunt auto-réparateurs basse tension de type boîte carrée. Cette structure en forme de boîte carrée utilise du fer blanc de haute qualité, présentant une apparence nette et carrée et une disposition compacte des composants internes, ce qui la rend particulièrement adaptée à une installation dans des armoires de distribution basse tension conventionnelles.

L'avantage des condensateurs de type boîte carrée réside dans leur forme régulière, facilitant l'installation côte à côte de plusieurs unités et maximisant l'utilisation de l'espace de l'armoire. De plus, les condensateurs de type boîte carrée intègrent un film métallisé composite zinc-aluminium avancé, couplé à des dispositifs antidéflagrants de surtension, garantissant une excellente stabilité et sécurité pendant un fonctionnement à long terme. Qu'ils soient utilisés dans des armoires de compensation de puissance réactive traditionnelles ou dans des modules de condensateurs intelligents, les condensateurs de type boîte carrée de la série BSMJ peuvent être parfaitement compatibles.

Le dérivé BSMJ(Y) et sa caractéristique cylindrique

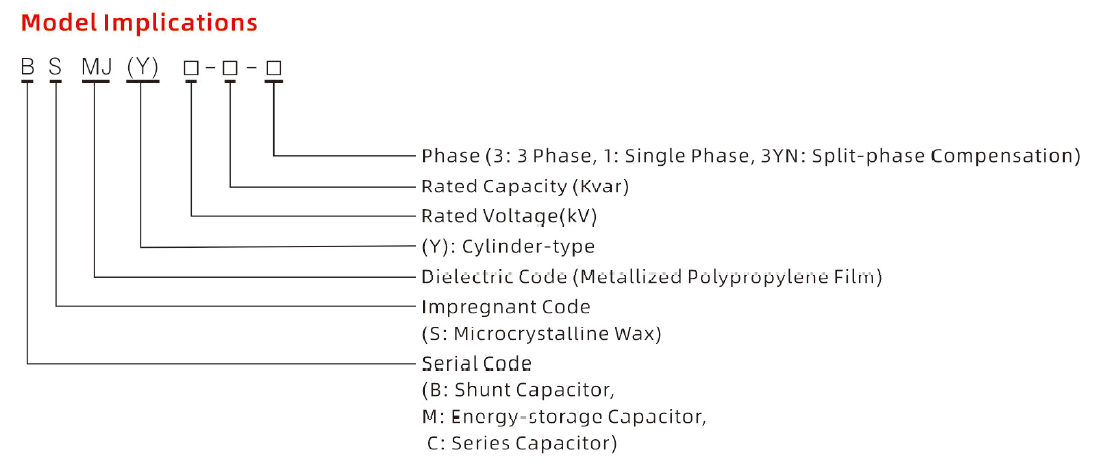

Avec les demandes croissantes de miniaturisation et de dissipation thermique élevée dans les équipements de distribution d'énergie, Geyue Electric a innové sa structure basée sur les condensateurs shunt auto-réparateurs de type boîte carrée standard de la série BSMJ, développant des condensateurs shunt auto-réparateurs de type cylindrique. Pour distinguer clairement les condensateurs de type cylindrique des condensateurs de type boîte carrée, nous suivons la pratique industrielle en ajoutant le suffixe (Y) à la fin de la désignation de série, où Y représente « cylindrique », formant ainsi la nouvelle désignation de série BSMJ(Y).

Les condensateurs shunt auto-cicatrisants basse tension de type cylindrique BSMJ(Y) ont les mêmes paramètres techniques de base que les condensateurs shunt auto-cicatrisants basse tension de type boîte de la série BSMJ, adhérant également aux normes nationales et utilisant un film de polypropylène métallisé et des processus d'imprégnation de cire microcristalline. La principale différence réside dans la structure du boîtier : le boîtier cylindrique en aluminium utilise un processus de moulage par étirement unique, sans soudures, ce qui se traduit par une résistance mécanique plus élevée et de meilleures performances de dissipation thermique. Cette structure entraîne une élévation de température interne plus faible et un fonctionnement plus fiable, ce qui la rend particulièrement adaptée à une utilisation dans des environnements à haute température ou dans des applications à espace limité.

La structure de forme cylindrique apporte également un autre avantage aux condensateurs shunt auto-réparateurs : les coques en aluminium elles-mêmes ont de bonnes performances antidéflagrantes et, avec les dispositifs antidéflagrants à pression sur le dessus, elles peuvent couper la connexion interne à temps dans des circonstances anormales, maximisant ainsi la sécurité de l'équipement et du personnel.

La force de fabrication et la garantie de qualité de Geyue Electric

En tant que fabricant professionnel de composants de compensation de puissance réactive basse tension, Zhejiang Geyue Electric Co., Ltd. se concentre sur le domaine des condensateurs de puissance depuis notre création en 2011. Notre usine est située dans la ville de Liushi, dans la ville de Yueqing, et dispose d'un atelier de production moderne de plus de 600 mètres carrés.

Ici, nous avons introduit une série d'équipements de production avancés, notamment des bobineuses entièrement automatisées, des équipements de soudage automatisés et des systèmes d'imprégnation sous vide. De la découpe du film métallisé à l’assemblage des produits finis, chaque processus est soumis à un contrôle qualité strict. Nous disposons d'un laboratoire de condensateurs professionnel qui peut effectuer des tests de performances complets sur nos produits, y compris des tests de tension de tenue, des tests de décroissance de capacité et des tests de durée de vie, garantissant que nos produits respectent ou dépassent les normes nationales.

Sur la base de nos années d'expérience dans la fabrication, Geyue Electric souhaite recommander notre série de produits de base pour différents scénarios d'application :

LeCondensateurs shunt auto-réparateurs basse tension de type boîte carrée série BSMJconviennent aux systèmes de distribution d'énergie conventionnels, tels que les armoires de compensation de puissance réactive dans les ateliers d'usine, les bâtiments commerciaux et les communautés résidentielles. Leur conception carrée facilite l'assemblage modulaire dans des armoires standard, et les capacités individuelles vont de 5 kvar à des centaines de kvar, répondant ainsi à la plupart des besoins de compensation conventionnels. Cette série de produits offre une rentabilité élevée et une maintenance facile, ce qui en fait un choix idéal pour les applications générales.

LeCondensateurs shunt cylindriques basse tension auto-réparateurs BSMJ(Y)sont plus adaptés aux applications ayant des exigences plus élevées en matière d'espace et de dissipation thermique, telles que les centrales électriques à énergie nouvelle, les emplacements dotés d'équipements de convertisseur de fréquence concentrés et les ateliers à haute température. Les excellentes performances de dissipation thermique fournies par le boîtier cylindrique lui permettent de maintenir un fonctionnement stable même dans des environnements à contenu harmonique élevé. Les capacités individuelles vont de 5 kvar à 50 kvar, et sa taille compacte offre davantage de possibilités d'installation pour un appareillage compact.

Quel que soit le produit que vous choisissez, Geyue Electric peut fournir des solutions personnalisées de qualité d'énergie et une assistance technique complète sur le cycle de vie du produit. Notre équipe d'ingénieurs peut proposer des calculs précis de capacité de compensation et des recommandations de sélection en fonction de vos conditions de charge réelles, garantissant ainsi que chaque condensateur fonctionne de manière optimale dans votre scénario d'application.

De la signification des lettres du numéro de modèle à l'application réelle du produit, la différence entre BSMJ et BSMJ(Y) se résume en fin de compte à leur forme structurelle, alors qu'ils partagent la recherche inébranlable de Geyue Electric pour la qualité des produits. Dans le domaine apparemment traditionnel de la compensation de puissance, Geyue Electric garantit systématiquement l'utilisation efficace de chaque kilowattheure de votre électricité grâce à des processus innovants et une fabrication rigoureuse. Vous pouvez trouver nos ingénieurs professionnels surinfo@gyele.com.cn.
