Comment la sélection des appareils de commutation (contacteurs, thyristors et commutateurs composés) doit-elle être optimisée en fonction des caractéristiques de charge ?

Dans le système de compensation de puissance réactive basse tension, le dispositif de commutation constitue le composant principal et ses performances affectent directement la stabilité, la vitesse de réponse et la durée de vie de l'équipement de compensation.Contacteurs, thyristors etcommutateurs composéssont des méthodes de commutation courantes, chacune avec ses propres scénarios applicables. En tant que fabricant d'équipements de compensation de puissance réactifs à basse tension, Geyue Electric comprend parfaitement que la sélection du commutateur doit être étroitement combinée avec les caractéristiques de charge pour obtenir le fonctionnement optimal du système. Les caractéristiques de charge comprennent des facteurs tels que le type de charge, la fréquence de variation, le choc actuel et le contenu harmonique, qui déterminent la vitesse de commutation, la durabilité et la capacité anti-ingérence du commutateur. Par conséquent, la sélection scientifique des commutateurs peut non seulement améliorer considérablement la qualité de l'énergie du système électrique, mais également aider les utilisateurs à atteindre une gestion efficace de l'énergie en réduisant la consommation d'énergie et les coûts de maintenance.

Classification et influence des caractéristiques de charge

Comprendre les caractéristiques de la charge est la condition préalable à la sélection du dispositif de commutation, car les caractéristiques de la charge déterminent les contraintes électriques et les conditions environnementales auxquelles le dispositif de commutation doit résister. Dans les applications industrielles, les charges sont généralement principalement classées en charges résistives, charges inductives et charges capacitives, etc. Les charges résistives telles que les équipements d'éclairage et de chauffage ont des courants et des tensions dans la même phase, ce qui peut entraîner un courant d'appel relativement faible lors de la commutation du commutateur, mais l'exigence de vitesse de réponse du commutateur n'est pas élevée. Les charges inductives telles que les moteurs et les transformateurs sont susceptibles de générer des surintensités de forte amplitude et des pointes de tension lors de la commutation d'un interrupteur, ce qui nécessite que le dispositif de commutation ait de fortes capacités anti-choc et des fonctions d'extinction rapide de l'arc. Les charges capacitives se trouvent généralement dans les condensateurs de compensation eux-mêmes. Le processus de commutation des condensateurs de compensation peut provoquer des surtensions instantanées, en particulier lors de commutations fréquentes, ce qui est susceptible de provoquer une usure ou une surchauffe des points de contact du dispositif de commutation.

De plus, la fréquence des changements de charge et le contenu des harmoniques sont également des facteurs cruciaux dans le choix d'un interrupteur. Pour les charges changeant rapidement telles que les machines à souder et les équipements de conversion de fréquence, un dispositif de commutation doté d'une capacité de commutation haute fréquence est nécessaire pour éviter les fluctuations de tension causées par des retards de réponse. Dans un environnement à hautes harmoniques, tel qu'un système de variateur de fréquence, cela peut provoquer des problèmes de résonance électrique ou de surchauffe, exigeant une conception capable de résister aux interférences harmoniques. Geyue Electric a constaté dans la pratique que le fait d'ignorer les caractéristiques de la charge conduit souvent à une défaillance prématurée de l'interrupteur ou à un mauvais effet de compensation. Par conséquent, une analyse approfondie du type de charge et du mode de fonctionnement constitue la première étape pour optimiser la sélection du commutateur.

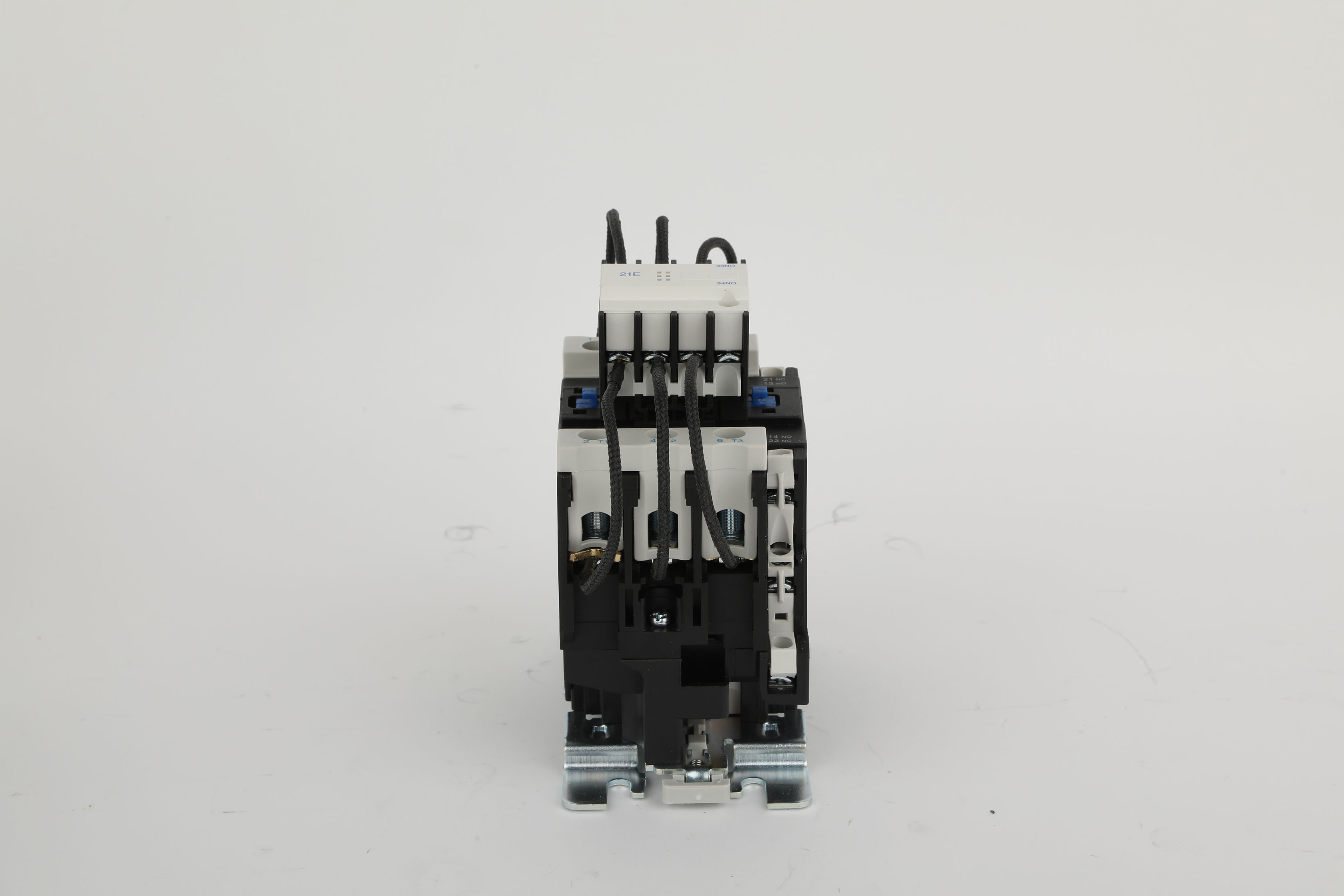

Les scénarios et limitations applicables des contacteurs

En tant que dispositif de commutation mécanique, le contacteur est largement utilisé dans la compensation de puissance réactive en raison de son faible coût, de sa structure simple et de sa fiabilité élevée. Le contacteur atteint la commutation en conduisant électromagnétiquement le contact pour fermer ou ouvrir. Il convient aux scénarios où la charge change lentement et la fréquence de commutation est faible. Par exemple, dans un système de distribution stable, le contacteur peut gérer efficacement les charges inductives résistives ou légères, et est facile à maintenir avec une longue durée de vie. Cependant, lors de la commutation de charges inductives ou capacitives, le contacteur peut générer des arcs et une usure mécanique. Surtout sous des opérations fréquentes, les points de contact du contacteur sont sujets à l'érosion, ce qui entraîne directement une augmentation de la résistance aux contacts et de la consommation d'énergie.

Geyue Electric note que parmi tous les dispositifs de commutation, les contacteurs ont des vitesses de réponse relativement plus lentes, généralement avec des temps de réponse dépassant plusieurs dizaines de millisecondes. Cela limite dans une certaine mesure leur application en compensation dynamique. Pour les charges changeantes rapides, telles que celles des charges inductives, le délai de commutation des contacteurs peut entraîner une compensation prématurée, affectant ainsi la qualité de l'énergie électrique. De plus, dans des environnements à haut harmonique, le mécanisme électromagnétique des contacteurs peut être interféré par les harmoniques, ce qui peut entraîner des actions incorrectes ou un bruit du mécanisme électromagnétique. Par conséquent, bien que les contacteurs aient des avantages dans les projets sensibles aux coûts, leurs limites obligent les utilisateurs à considérer soigneusement les caractéristiques de charge lors de la sélection de l'équipement et évitent d'utiliser les contacteurs comme dispositifs de commutation dans des scénarios avec des charges à changement à grande vitesse ou des charges à fort impact.

Les avantages et les domaines d'application des thyristors

En tant que dispositif de commutation semi-conducteur, les thyristors sont réputés pour leur manque de contacts, une réponse à grande vitesse et une grande fiabilité. Contrairement aux contacteurs, les thyristors conviennent particulièrement aux applications dans des environnements de charge avec une commutation rapide et fréquente. En contrôlant le signal de la porte, les thyristors peuvent atteindre une commutation zéro tension, éliminant efficacement les courants et les pointes de tension, et compenser avec précision les charges inductives et capacitives. Par exemple, dans les situations où les fluctuations de charge sont fréquentes, comme dans les aciéries ou les lignes de production automobile, les thyristors peuvent terminer la commutation en quelques millisecondes, assurant une optimisation en temps réel du facteur de puissance et en réduisant considérablement les fluctuations de tension et de courant dans le réseau électrique.

Geyue Electric souligne que les avantages des thyristors résident dans leur longue durée de vie et leurs faibles exigences d'entretien. Deuxièmement, comme les thyristors n'ont pas de composants mécaniques, ils sont moins sensibles aux effets d'usure ou d'arc par rapport aux contacteurs. Enfin, mais surtout important, les thyristors fonctionnent de manière stable dans des environnements harmoniques élevés et peuvent résister à certaines perturbations électriques. Cependant, les thyristors ont également des inconvénients tels que des coûts élevés et des exigences strictes de dissipation de la chaleur. Lors de l'application de thyristors pour la commutation dans des conditions à haute température ou à courant élevé, un dispositif de dissipation thermique doit être équipé simultanément; Sinon, les thyristors sont très susceptibles d'être endommagés en raison d'une surchauffe. De plus, les thyristors peuvent générer du courant de fuite dans des conditions de faible charge, affectant considérablement l'efficacité de commutation. Par conséquent, avant de sélectionner des thyristors, il est nécessaire d'évaluer soigneusement la fréquence de commutation de la charge et les conditions de gestion thermique pour assurer l'équilibre entre les performances économiques et les performances dans le système de compensation réactive de puissance.

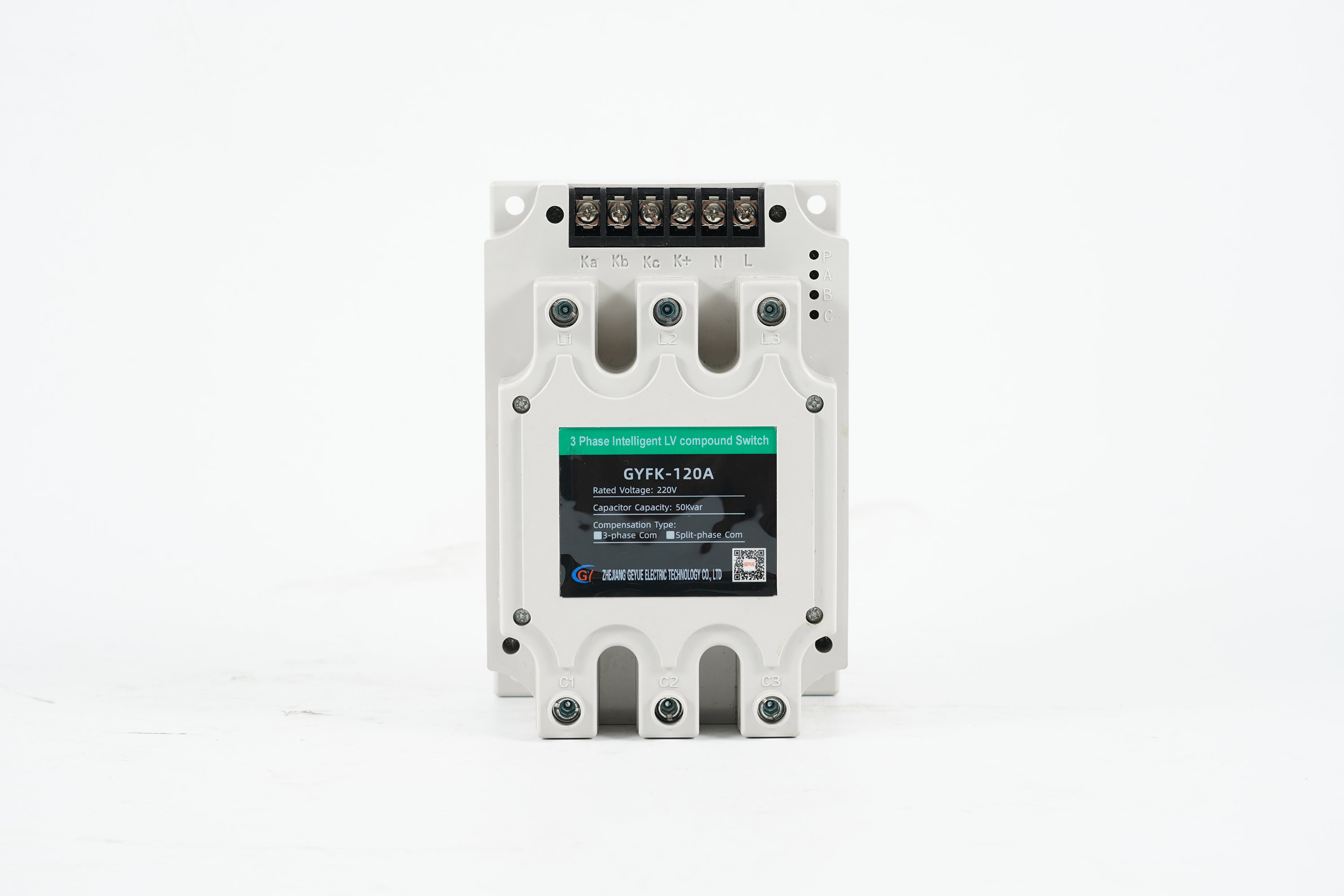

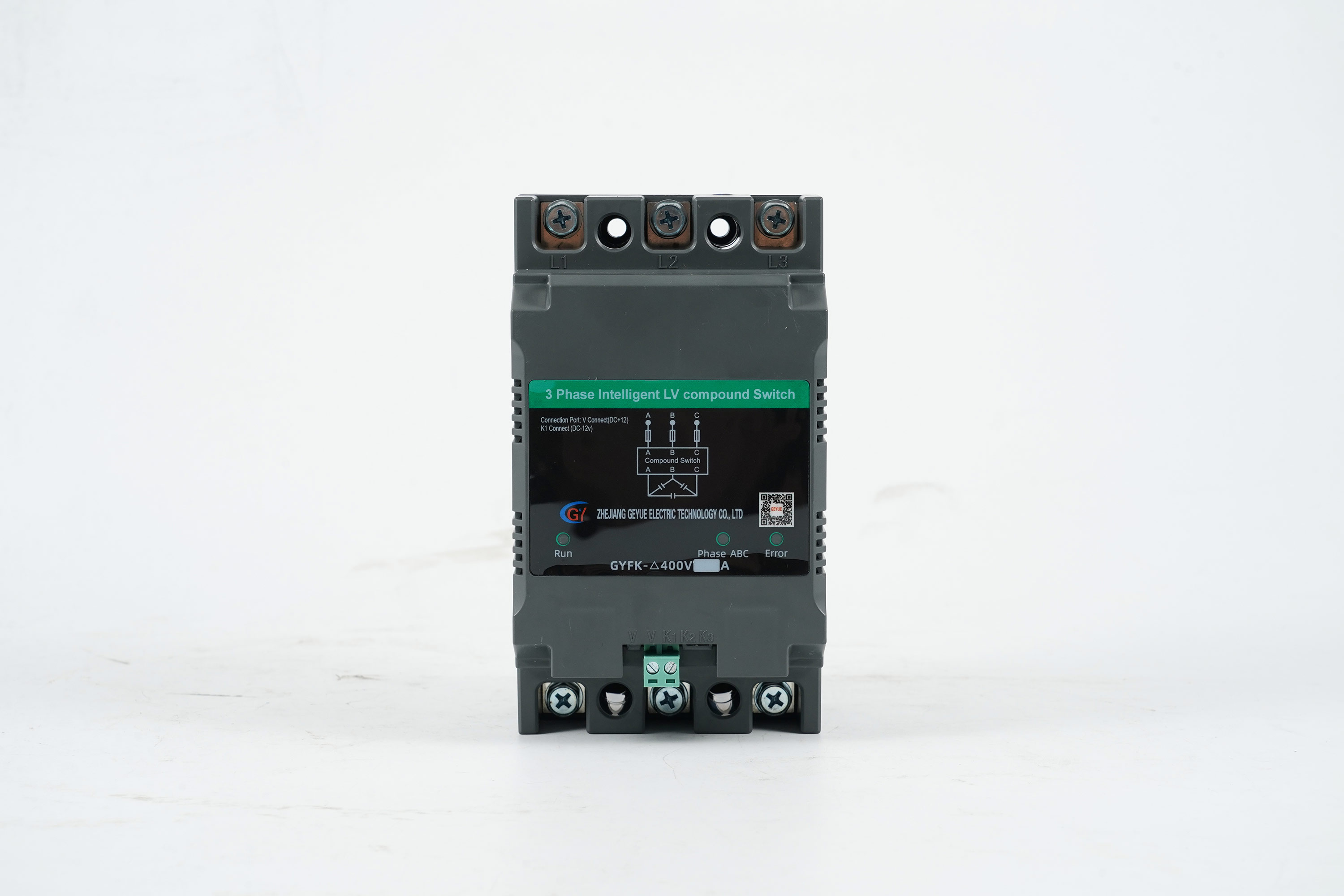

Schémas d'intégration et d'optimisation pour les commutateurs composés

Les commutateurs composés combinent les avantages des contacteurs et des thyristors, réalisant un processus de commutation optimisé grâce au contrôle intelligent. Dans l'étape initiale, le commutateur composé utilise le thyristor pour la commutation zéro tension pour éviter le choc actuel; Par la suite, le contacteur prend le courant en régime permanent, réduisant la consommation d'énergie et la perte de chaleur. Cette conception fait des commutateurs composés adaptés aux scénarios de charge mixte, tels que les systèmes industriels avec à la fois un équipement de sortie stable et les charges fréquemment fluctuantes. Geyue Electric a vérifié dans plusieurs projets que les commutateurs composés peuvent améliorer considérablement la durabilité et l'efficacité énergétique du commutateur, en particulier dans des environnements à fort impact ou à haut harmonique.

L'optimisation des commutateurs composés réside dans sa capacité adaptative, qui peut ajuster automatiquement la stratégie de commutation en fonction des caractéristiques de charge. Par exemple, dans des scénarios de charge inductifs élevés tels que le démarrage du moteur, les commutateurs composés utilisent d'abord des thyristors pour une transition en douceur, puis passent aux contacteurs pour maintenir le fonctionnement, réduisant ainsi la contrainte électrique. Dans le même temps, les commutateurs composés résolvent les problèmes de dissipation de chaleur des thyristors purs et améliore la fiabilité du système. Cependant, les structures des commutateurs composites sont complexes, leurs coûts sont plus élevés que ceux des commutateurs uniques, et ils ont des exigences plus élevées pour la logique de contrôle. Geyue Electric suggère que dans les cas où les caractéristiques de charge sont variables ou où l'efficacité énergétique est strictement requise, les commutateurs composés peuvent être les choix préférés. Grâce à la conception intégrée, les commutateurs composés peuvent réaliser une réduction des coûts d'exploitation à long terme.

En tant que fabricant d'équipements de compensation de puissance réactive basse tension, Geyue Electric a acquis des connaissances au fil des années de pratique : la sélection des dispositifs de commutation doit être basée sur une analyse complète de la charge et une évaluation technico-économique. Nous recommandons aux utilisateurs d'effectuer d'abord un diagnostic des caractéristiques de charge, y compris, mais sans s'y limiter, la mesure du type de charge, de la fréquence de variation, des harmoniques de courant et des conditions de température, etc. Pour des charges résistives stables, les contacteurs peuvent être suffisamment économiques ; pour les charges dynamiques rapides, les thyristors ou les commutateurs composés sont préférables. Geyue Electric fournit des solutions professionnelles personnalisées, grâce à des tests de simulation et une surveillance en temps réel, pour aider les utilisateurs à trouver le type de dispositif de commutation le plus approprié. Si vous recherchez un fournisseur de solutions de compensation de puissance réactive adapté, n'hésitez pas à nous contacter auinfo@gyele.com.cn. Notre équipe technique communiquera avec vous.
