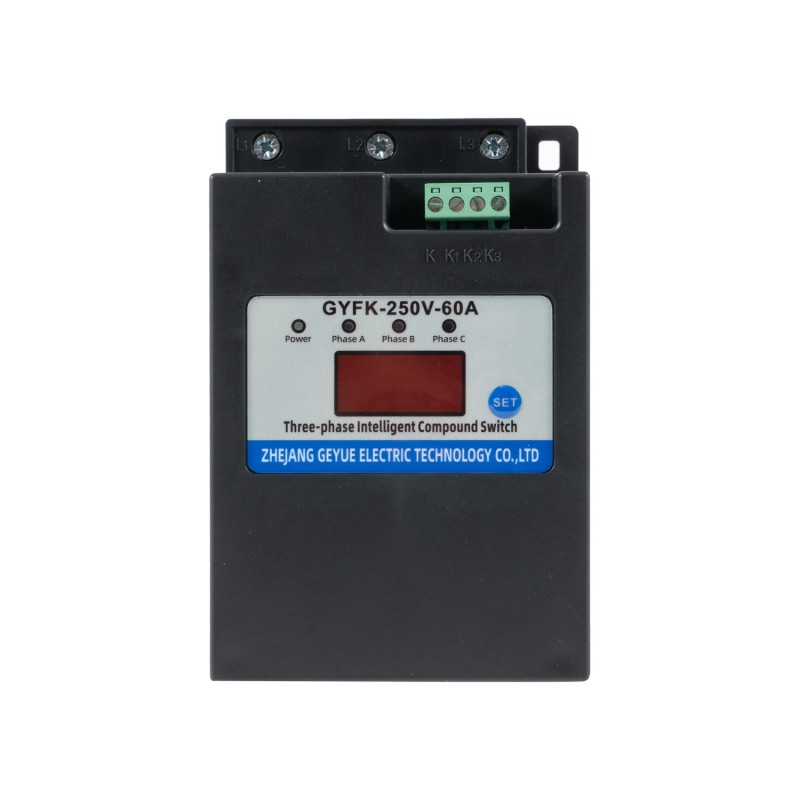

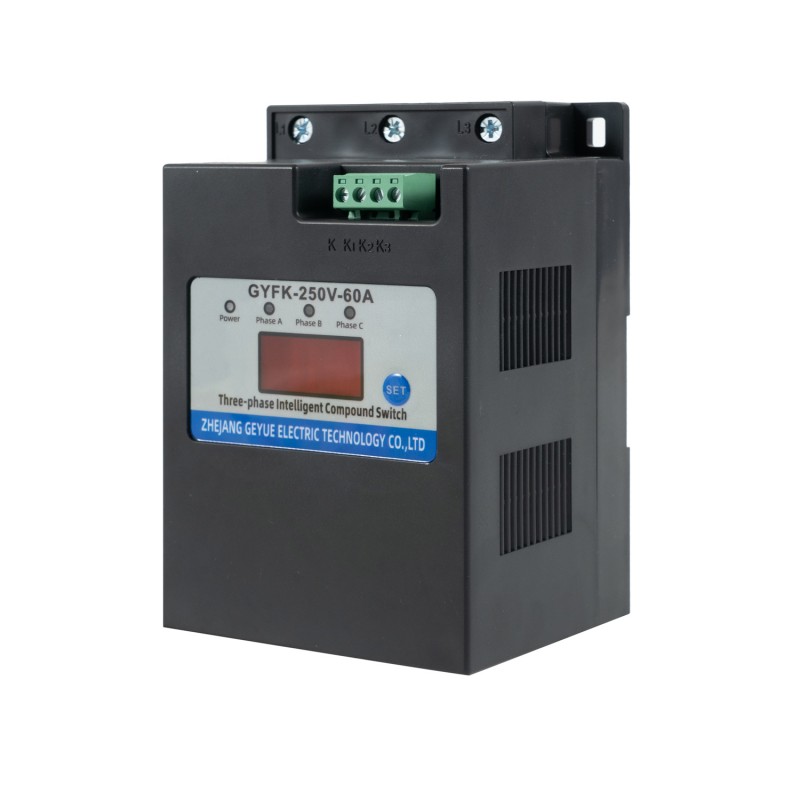

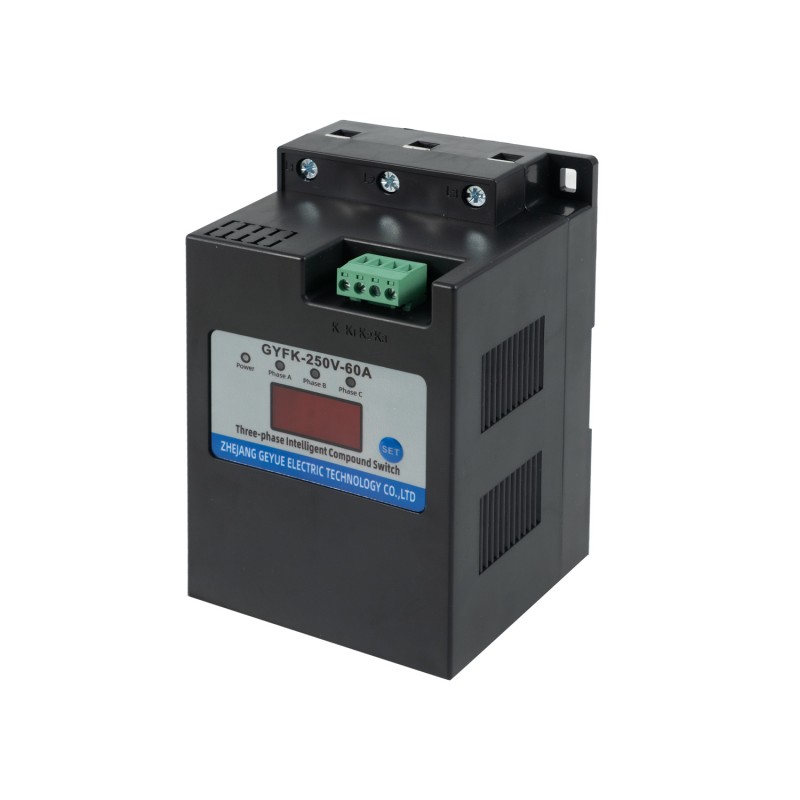

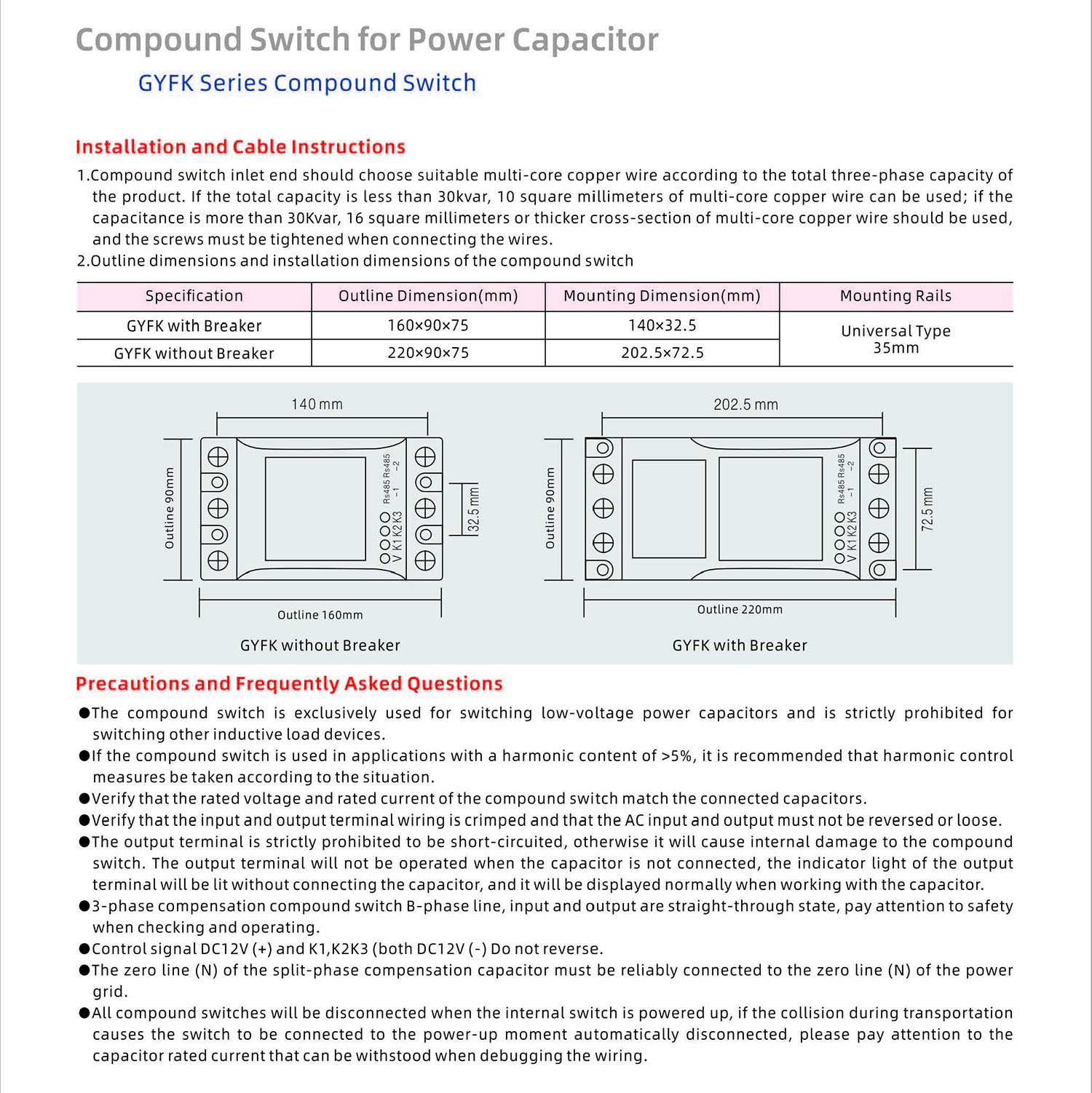

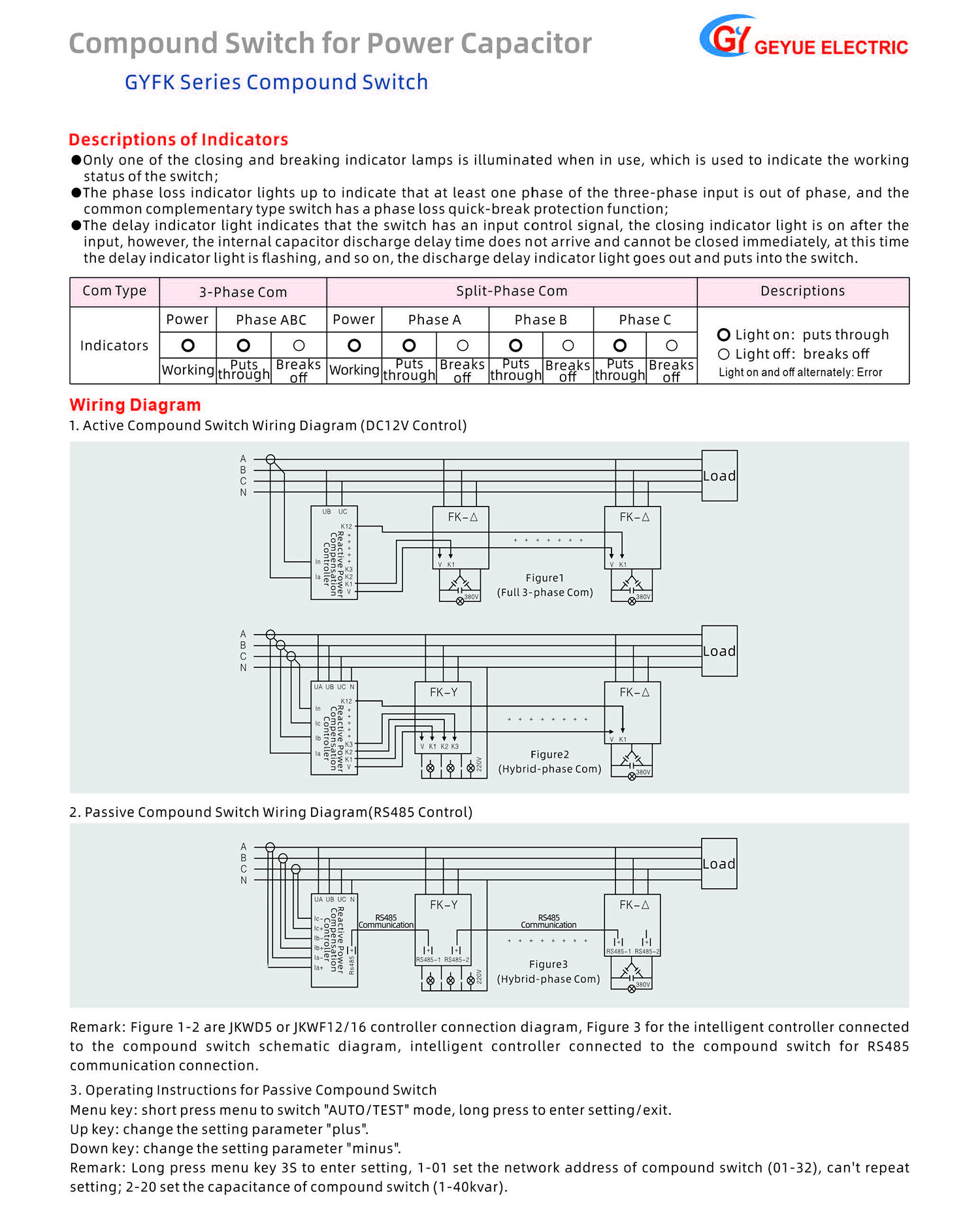

Commutateur composé triphasé à compensation de phase divisée GYFK-250V

Dans le secteur industriel moderne, qui recherche une efficacité élevée, des économies d'énergie et la sécurité du réseau, la technologie de compensation de puissance réactive basse tension connaît un nouveau cycle d'innovation profonde. La contradiction inhérente aux schémas traditionnels de commutation de condensateurs, qui nécessitent un compromis entre la suppression du courant d'appel et la réduction des pertes opérationnelles, a longtemps troublé de nombreux ingénieurs. En tant que fabricant d'équipements professionnels avec plus d'une décennie d'expérience dans la qualité de l'énergie, Geyue Electric, grâce à notre profonde compréhension de l'essence de la technologie de compensation de puissance réactive basse tension, a lancé avec succès le commutateur composé triphasé à compensation de phase divisée GYFK-250V. Ce commutateur composé innovant combine les avantages des thyristors et des contacts mécaniques, résolvant intelligemment ce défi industriel.

Commutation transparente : la précision de la technologie Zero-Inrush

Le commutateur mécanique traditionnel, le contacteur CA de la série CJ19, souffre d'une hystérésis mécanique inhérente et de caractéristiques de rebond de contact, ce qui rend difficile la capture et l'exécution précises des actions de commutation au point de passage à zéro de la tension CA. Cette limitation technique se traduit par une différence de potentiel significative entre la tension aux bornes du condensateur et la tension du réseau au moment de la connexion au réseau, générant inévitablement un énorme courant d'appel. Ce pic de courant d'appel peut atteindre des dizaines de fois le courant nominal du condensateur, provoquant non seulement une contrainte électrique sur le condensateur et raccourcissant sa durée de vie, mais également provoquant une chute de tension momentanée dans le réseau, interférant avec le fonctionnement normal d'autres équipements sensibles sur le même jeu de barres.

La sagesse de conception de base du commutateur composé triphasé à compensation de phase divisée GYFK-250V développé par Geyue Electric est concentrée dans son mode de fonctionnement innovant de commutation transitoire « thyristor d'abord, relais plus tard », résolvant fondamentalement ce problème à l'échelle de l'industrie. Lorsque le système de contrôle de ce commutateur composé reçoit une commande de commutation externe, son microprocesseur haute performance intégré lance immédiatement un programme de prise de décision intelligent. Le microprocesseur échantillonne la forme d'onde de la tension du réseau AC en temps réel à grande vitesse, prédisant et verrouillant le point de passage à zéro optimal de la tension grâce à des algorithmes précis.

Après avoir capturé ce moment théoriquement « sans contrainte », le commutateur composé triphasé à compensation de phase divisée GYFK-250V pilote d'abord le thyristor à grande vitesse (c'est-à-dire le redresseur contrôlé au silicium) pour effectuer un déclenchement précis. Étant donné que le thyristor est déclenché lorsque la tension passe par zéro, cela permet d'obtenir une « connexion à tension nulle » avec théoriquement aucune surtension lors de la connexion du condensateur et une « déconnexion à courant nul » sans surtension de courant lors de la déconnexion. Ce mécanisme supprime le courant d'appel (courant de surtension) au moment de la fermeture et de l'ouverture à un niveau négligeable, généralement limité à 1,5 fois le courant nominal du condensateur.

L'ingéniosité de tout ce processus réside dans le fait que l'interrupteur composé triphasé à compensation de phase divisée GYFK-250V, tel un maître micro-sculpteur, ne repose pas sur une fermeture mécanique forcée, mais plutôt sur la vitesse ultra-élevée des composants électroniques et le jugement prospectif d'un contrôle intelligent pour terminer la connexion électrique au moment le plus fluide où les formes d'onde de courant et de tension franchissent naturellement zéro. Cela permet d'obtenir un accès et une déconnexion véritablement flexibles avec « un impact nul » sur le réseau électrique, protégeant parfaitement les condensateurs et les équipements d'alimentation front-end, et améliorant considérablement la fiabilité et la durabilité du système de compensation de puissance réactive.

Opération à faibles pertes : l’efficacité du renseignement en régime permanent

Cependant, le thyristor présente une caractéristique physique d'une chute de tension d'environ 1 V lorsqu'il est à l'état conducteur, ce qui signifie que lorsque le courant de charge traverse le thyristor pendant une période prolongée, il génère des pertes de conduction considérables et une chaleur importante. Cela augmente non seulement les coûts d'exploitation inutiles, mais pose également un défi permanent à la conception de la dissipation thermique et à la fiabilité à long terme du système de compensation de puissance réactive basse tension. La capacité à relever parfaitement ce défi est un autre aspect de la sagesse technique démontrée dans la conception du commutateur composé triphasé à compensation de phase divisée GYFK-250V de Geyue Electric.

Au moment où le thyristor termine la conduction sans appel, le circuit de commande intelligent basé sur un microprocesseur à l'intérieur du commutateur composé triphasé à compensation de phase divisée GYFK-250V lance immédiatement l'action suivante. Ce circuit de commande intelligent émet des commandes précises, entraînant rapidement la fermeture synchrone du relais de verrouillage magnétique parallèle (c'est-à-dire les contacts mécaniques). En raison des matériaux de contact spéciaux et de la conception structurelle du relais à verrouillage magnétique, sa résistance de contact après fermeture du contact est extrêmement faible, atteignant généralement le niveau du microohm. Cette caractéristique de résistance ultra-faible permet au courant de charge de passer rapidement et en douceur du chemin du thyristor au chemin du relais selon la loi naturelle du « chemin de moindre impédance ».

Par la suite, le circuit de commande intelligent du commutateur composé triphasé à compensation de phase divisée GYFK-250V envoie un signal d'arrêt, coupant complètement le thyristor. Ainsi, pendant tout le fonctionnement en régime permanent du condensateur connecté en permanence au réseau, tout le courant de charge est transporté indépendamment par le canal de contact mécanique de puissance proche de zéro. Cette conception coordonnée de « commutation de thyristors et fonctionnement de relais » réduit la consommation électrique d'autoconduction du commutateur composé GYFK-250V à un niveau extrêmement faible pendant un fonctionnement à long terme. Des tests rigoureux montrent que la consommation électrique globale en régime permanent du commutateur composé GYFK-250V peut être contrôlée dans la limite de 1,5 VA, permettant ainsi un fonctionnement hautement efficace et économe en énergie du système lui-même, résolvant ainsi fondamentalement les défauts techniques inhérents aux commutateurs à thyristors purs traditionnels, tels qu'une forte génération de chaleur et une consommation d'énergie de fonctionnement élevée.

Système fiable : l'assurance d'une protection intelligente

L’équilibre entre la commutation et les performances opérationnelles n’est que la base ; dans des environnements industriels complexes, un fonctionnement fiable à long terme et une protection complète sont tout aussi cruciaux. Le commutateur composé triphasé à compensation de phase divisée GYFK-250V intègre un système de surveillance et de protection robuste centré sur un microprocesseur. Il surveille la tension d'alimentation d'entrée, l'état de charge et l'état de fonctionnement des thyristors et relais internes en temps réel, fournissant de multiples fonctions, notamment la protection contre les anomalies de tension, la protection contre les pertes de phase, l'autodiagnostic des défauts de composants, la protection à vide et la protection contre les coupures de courant. Par exemple, en cas de perte de phase dans la tension du système ou d'alimentation électrique anormale, l'interrupteur composé refusera de se fermer ; si un défaut est détecté pendant le fonctionnement, l'interrupteur composé se déconnectera automatiquement. Cette capacité d'autodiagnostic et de protection 24h/24 et 7j/7 confère au commutateur composé une sécurité et une fiabilité extrêmement élevées, prolongeant sa durée de vie à 200 000 cycles, dépassant de loin celle des composants électriques traditionnels.

Le savoir-faire de Geyue Electric : la fiabilité de la technologie avancée

Geyue Electric croit fermement que les performances supérieures des produits découlent d'une conception rigoureuse, d'une fabrication exquise et d'une connaissance approfondie des scénarios d'application. Notre commutateur composé triphasé à compensation de phase divisée GYFK-250V est un excellent exemple de cette philosophie. De la sélection de matériaux à haute perméabilité à l'estampage de précision, de l'optimisation des programmes de microprocesseurs à chaque test rigoureux en usine (y compris les tests de tension de tenue de contact de 1 600 VCA et les tests de vieillissement à long terme), nos lignes de production automatisées et nos systèmes de contrôle qualité garantissent que chaque produit livré à nos clients possède une excellente qualité constante.

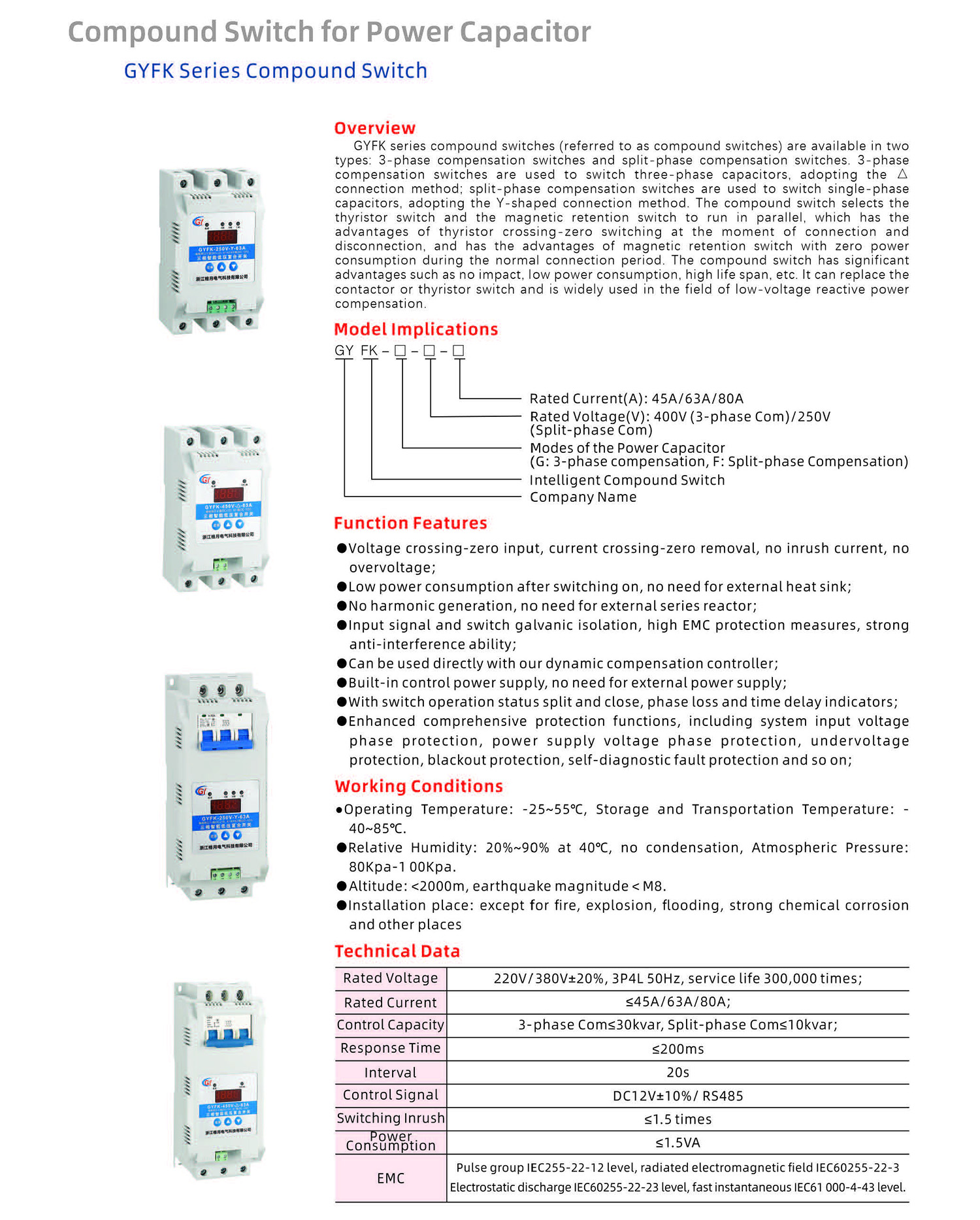

Les commutateurs composés de notre société prennent en charge à la fois la compensation triphasée et la compensation en phase divisée, avec une capacité de compensation nominale allant de 5 à 10 kvar pour chaque phase et un temps de réponse aussi rapide que 300 millisecondes. Le commutateur composé triphasé à compensation de phase divisée GYFK-250V a été spécialement conçu pour résoudre le problème courant de déséquilibre de charge triphasé dans les bâtiments commerciaux, les centrales photovoltaïques et les lignes de production de fabrication intelligente. Non seulement il améliore efficacement le facteur de puissance et réduit les pertes de ligne, mais il équilibre également le courant triphasé grâce à une compensation en phase divisée, améliorant radicalement la qualité de la tension et améliorant la capacité de charge du transformateur et la sécurité de l'alimentation électrique.
