Quelle est exactement la frontière entre la compensation statique et la compensation dynamique dans le domaine de la compensation de puissance réactive basse tension ?

Introduction : commençons par les concepts de base

Dans les systèmes de distribution d’énergie basse tension, la technologie de compensation de puissance réactive joue un rôle crucial dans l’amélioration de la qualité de l’énergie et la réduction des pertes en ligne. En tant que fabricant d'équipements de compensation de puissance réactive basse tension en Chine, Geyue Electric est bien conscient de la confusion et des dilemmes de sélection auxquels sont confrontés les utilisateurs dans les applications pratiques : quelle est exactement la frontière entre compensation statique et compensation dynamique ? Lequel des deux faut-il choisir ? En fait, ces deux technologies de compensation statique et de compensation dynamique ne s'opposent pas simplement ; il s'agit plutôt de solutions avantageuses dans différents scénarios d'application. Comprendre correctement les différences essentielles entre la compensation statique et la compensation dynamique peut aider les utilisateurs à faire des choix plus précis en matière de compensation de puissance réactive, obtenant ainsi le meilleur équilibre entre avantages économiques et performances techniques.

Principe technique : la différence fondamentale entre les mécanismes de réponse et les vitesses de réponse

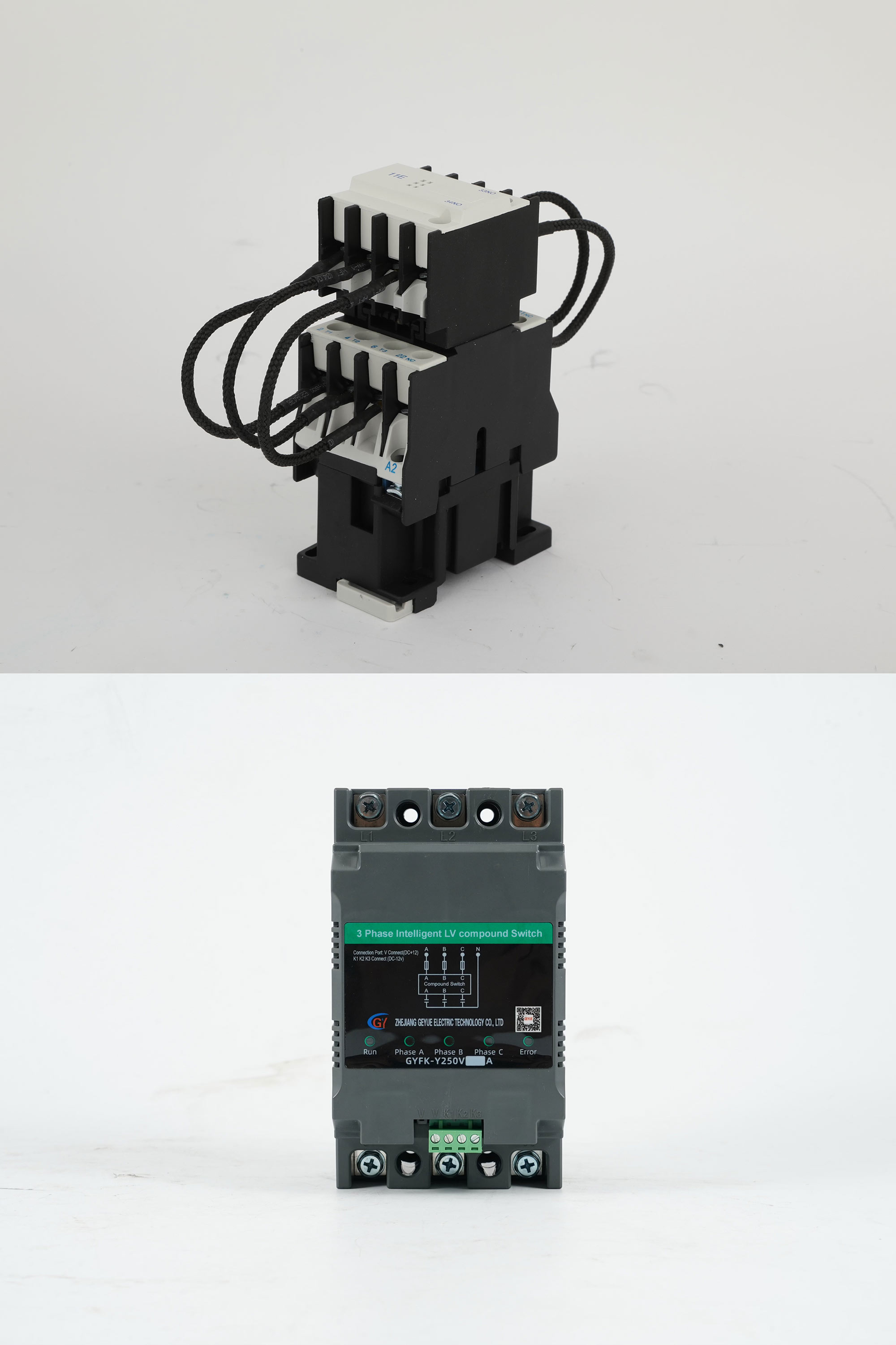

La frontière fondamentale entre la compensation statique et la compensation dynamique réside dans leurs mécanismes de réponse et leurs vitesses aux variations de charge. La compensation statique fait généralement référence à la méthode traditionnelle de compensation de puissance réactive utilisantContacteurs de commutation de condensateur série CJ19pour allumer et éteindre les condensateurs. Le temps de réponse global de la compensation statique varie généralement de plusieurs centaines de millisecondes à plusieurs secondes. Cette méthode de compensation surveille la puissance réactive du système électrique et active et désactive les batteries de condensateurs à capacité fixe par segments. Elle convient aux scénarios dans lesquels la charge est relativement stable et change rarement.

La compensation dynamique utilise des dispositifs à semi-conducteurs tels que des thyristors de la série GYKCS1A ouCommutateurs composés série GYFKavec modules IGBT implantés pour la commutation sans contact. Le temps de réponse global n’est que de l’ordre de la milliseconde, voire de la microseconde. La compensation dynamique peut suivre avec précision les changements de puissance réactive de la charge en temps réel, obtenant ainsi une compensation de puissance réactive fluide et continue. Il est particulièrement adapté aux scénarios industriels avec des charges très fluctuantes tels que les fours à arc, les laminoirs et les équipements de soudage. Les différences dans les mécanismes de réponse et les vitesses de réponse entre la compensation statique et la compensation dynamique déterminent les différences fondamentales dans leurs domaines applicables.

Scénarios d’application : la ligne de démarcation entre stabilité et fluctuation

Du point de vue des scénarios d'application, la frontière entre compensation statique et compensation dynamique est clairement définie en termes de caractéristiques de charge. La compensation statique est principalement appliquée dans des scénarios tels que les bâtiments résidentiels, les complexes commerciaux et les ateliers d'usine ordinaires où les changements de charge sont doux et le contenu harmonique est faible. Dans ces scénarios, l’exigence de vitesse de compensation n’est pas élevée. Par rapport à la vitesse de compensation, ces scénarios mettent davantage l’accent sur la rentabilité et la fiabilité opérationnelle de la compensation de puissance réactive.

La compensation dynamique est spécialement conçue pour les environnements industriels spéciaux où la charge change rapidement et a un fort impact, tels que les lignes de production de soudage dans les usines de fabrication automobile, les opérations de levage des grues portuaires et les équipements de précision dans les entreprises de fabrication de semi-conducteurs. Dans ces scénarios, la demande de puissance réactive fluctue rapidement et la compensation statique traditionnelle ne peut pas suivre les changements rapides de la charge, ce qui entraîne des fluctuations importantes du facteur de puissance et même des problèmes de surcompensation ou de sous-compensation. La compensation dynamique compense la puissance réactive à une vitesse au moins 10 fois plus rapide que la compensation statique, ce qui peut stabiliser le facteur de puissance dans la plage définie et garantir la qualité de l'énergie du réseau électrique.

Indicateurs de performance : comparaison multidimensionnelle des normes de mesure

Outre la vitesse de réponse, il existe également des limites importantes dans de multiples indicateurs de performance entre la compensation statique et la compensation dynamique. Le dispositif de commutation à compensation statique (principalement les contacteurs de la série CJ19), qui est un type d'équipement de commutation à compensation de puissance réactive complet utilisant un interrupteur mécanique comme élément de commutation, présente une structure relativement simple, un investissement initial inférieur et est pratique à entretenir. Cependant, ce dispositif de commutation à compensation statique génère un courant d'appel et une surtension de fonctionnement lors de la commutation de condensateurs inductifs, ce qui a un certain impact négatif sur la durée de vie des condensateurs et ne convient pas aux scénarios nécessitant une commutation fréquente.

La compensation dynamique peut réaliser une commutation sans passage à zéro, sans impact sur le courant d'appel, prolongeant considérablement la durée de vie des condensateurs et évitant en même temps les problèmes de scintillement de tension pendant le processus de commutation. Cependant, la complexité technique de la compensation dynamique est élevée et l’investissement initial est important. Il a également des exigences plus élevées en matière de dissipation thermique et de protection. De plus, la compensation dynamique intègre généralement des fonctions de filtrage des harmoniques, qui peuvent gérer des problèmes de qualité d'énergie plus complexes, tandis que la compensation statique traditionnelle est sujette à des risques de résonance dans les environnements harmoniques.

Considération et sélection : l’art d’équilibrer technologie et économie

Dans la sélection réelle, la frontière entre compensation statique et dynamique n'est pas aussi absolue. Au lieu de cela, cela nécessite une prise en compte approfondie de multiples facteurs pour l’évaluation et la prise de décision. En tant qu'utilisateur du système de compensation de puissance réactive basse tension, la première et la plus importante chose est d'analyser correctement les caractéristiques de charge de votre système électrique : si le cycle de variation de charge est supérieur à plusieurs dizaines de secondes, la compensation statique est déjà suffisante pour répondre aux exigences de compensation de puissance réactive du système ; si la charge fluctue fortement en quelques secondes ou même sur des périodes plus courtes, la compensation statique doit être exclue et une compensation dynamique doit être mise en œuvre.

Deuxièmement, les utilisateurs doivent examiner attentivement le budget d'investissement global et les avantages à long terme du système de compensation de puissance réactive basse tension. Bien que le coût initial de la compensation dynamique soit supérieur à celui de la compensation statique, pour les charges inductives, la compensation dynamique peut éviter plus efficacement les pénalités d'évaluation du facteur de puissance, réduire les pertes en ligne, augmenter l'utilisation des équipements et la période de récupération de l'investissement est souvent plus courte que prévu. En plus d'équilibrer les aspects techniques et économiques du système de compensation de puissance réactive comme mentionné ci-dessus, les utilisateurs doivent également prendre en compte des facteurs pratiques tels que les conditions d'installation sur site et les capacités d'exploitation et de maintenance, afin de sélectionner la solution de compensation de puissance réactive basse tension la plus adaptée à votre scénario d'utilisation.

Geyue Electric : votre meilleur expert en compensation de puissance réactive

En tant que fabricant avec une longue histoire dans le domaine mondial de la compensation de puissance réactive, Geyue Electric possède une compréhension approfondie des demandes différenciées des clients de diverses industries en matière de compensation de puissance réactive. Nous promettons par la présente : non seulement nous fournissons des dispositifs de compensation dynamique hautes performances, mais nous produisons également des produits de compensation statique rentables et nous nous engageons à trouver la combinaison optimale de technologie et d'économie pour nos clients.

L'équipe technique de Geyue Electric peut fournir des solutions personnalisées de compensation de puissance réactive en fonction de vos caractéristiques de charge, des conditions du réseau et de vos plans de développement. Nos dispositifs de compensation dynamique, les thyristors de la série GYKCS1A ou les commutateurs composés de la série GYFK, utilisent des algorithmes prédictifs avancés et une technologie de réponse rapide pour garantir un fonctionnement stable dans les environnements industriels les plus exigeants ; tandis que les dispositifs de compensation statique, les contacteurs de la série CJ19, présentent une excellente rentabilité grâce à une conception optimisée et un contrôle qualité strict dans les applications conventionnelles. Quel que soit l'aspect de vos besoins, Geyue Electric peut vous proposer une évaluation professionnelle, une sélection précise et des services complets, vous aidant à atteindre le double objectif d'améliorer la qualité de l'énergie et d'optimiser les coûts énergétiques. Déposez votre demande à notre boîte e-mailinfo@gyele.com.cn, laissez votre meilleur expert en compensation de puissance réactive, Geyue Electric, protéger votre système électrique avec une technologie professionnelle et des services dédiés.
