Condensateur cylindrique monophasé

Dans un système de distribution d'énergie monophasé basse tension, l'opération de commutation des condensateurs cylindriques monophasés est comme celle d'un danseur qui a besoin de contrôler avec précision le rythme. Le courant d'appel généré par les condensateurs au moment de la commutation pourrait potentiellement devenir une perturbation latente affectant le fonctionnement stable du système. Une compréhension approfondie des caractéristiques uniques du courant d'appel des condensateurs cylindriques monophasés et la maîtrise de stratégies de suppression efficaces constituent les bases techniques importantes pour la construction d'un système de compensation efficace et fiable.

Comparé au comportement du courant de surtension du système triphasé, le courant de surtension généré lorsqu'un condensateur cylindrique monophasé est activé ou désactivé présente un caractère aléatoire et imprévisible plus important. Lorsque le condensateur est connecté au réseau électrique à la tension de crête, l’énergie stockée à l’intérieur est presque nulle. À ce moment, la tension du réseau exercera un fort effet de charge sur le condensateur à travers l'impédance de ligne, ce qui amènera le courant instantané à atteindre potentiellement plusieurs fois le courant nominal. Ce courant transitoire haute fréquence et haute amplitude provoque non seulement une chute soudaine de la tension du système, mais génère également une énorme force électrodynamique à l’intérieur du condensateur. L’accumulation à long terme de cette force électrodynamique entraînera une fatigue et des dommages aux électrodes du film métallisé. En particulier dans les systèmes où certains condensateurs sont déjà en fonctionnement, les condensateurs connectés ultérieurement seront également soumis à l'impact de la décharge inverse des condensateurs déjà chargés. Ce phénomène de surintensité superposée multi-sources est plus complexe que celui du système triphasé.

Pour supprimer le courant d'appel des condensateurs cylindriques monophasés, des efforts doivent être faits sous deux aspects : le contrôle de synchronisation et la gestion de l'impédance. Le moyen le plus efficace d'éliminer le courant d'appel est d'adopter la technologie de commutation synchrone basée sur la détection du passage à zéro de la tension, qui évite fondamentalement l'étape de tension au moment de la charge et permet au condensateur monophasé de se connecter en douceur au réseau électrique au point de passage à zéro de la tension. Pour les systèmes sans condition de commutation synchrone, le choix le plus économique et le plus pratique consiste à connecter une self spécifique en série à chaque condensateur. En augmentant l'impédance du circuit à travers le réacteur, le taux d'augmentation du courant est efficacement limité et le rapport du courant d'appel est contrôlé dans une plage cinq fois supérieure au courant nominal. Dans le cas de plusieurs condensateurs connectés en parallèle, un intervalle de temps de commutation minimum doit être défini pour garantir que le groupe de condensateurs précédent termine le processus de charge avant que les condensateurs suivants ne soient mis en service, évitant ainsi un impact mutuel entre les condensateurs.

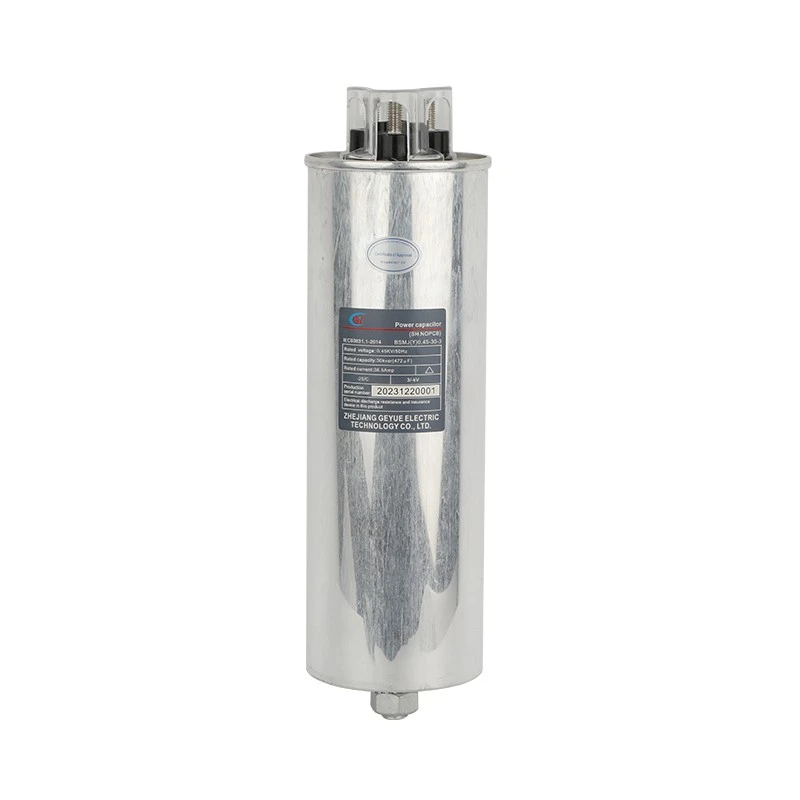

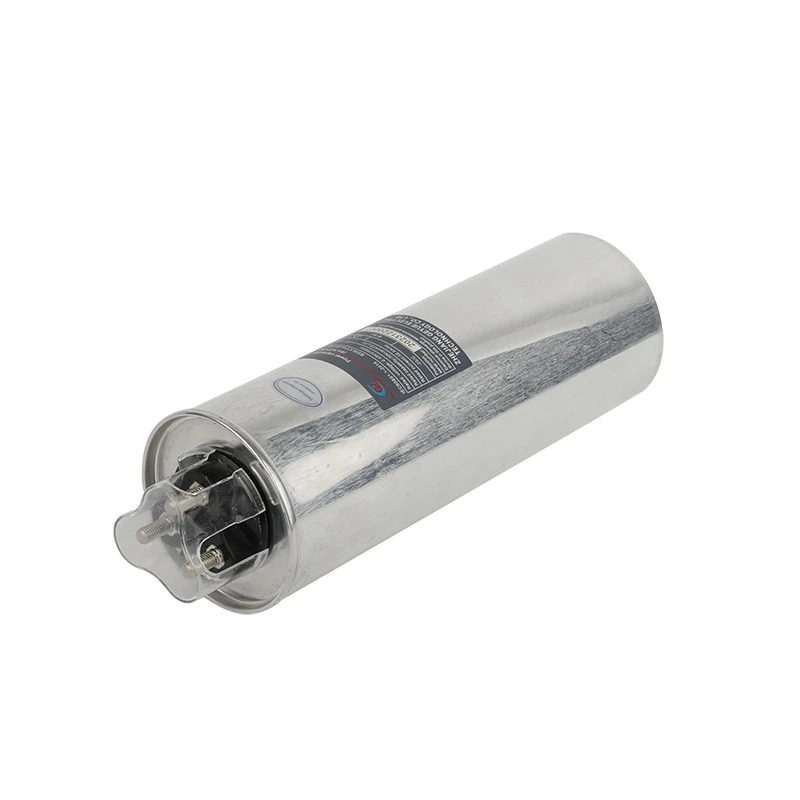

Geyue Electric a entièrement optimisé les caractéristiques de courant d'appel des condensateurs cylindriques monophasés de la série BSMJ(Y). En améliorant la structure de connexion interne et la conception des électrodes, notre société a considérablement amélioré la résistance mécanique de cette série de condensateurs face aux impacts de courant d'appel. Le réacteur de limitation de courant dédié que nous fournissons a été adapté avec précision aux paramètres et peut limiter le courant d'appel dans une plage sûre sans affecter les performances de compensation normales. Pour les clients ayant des exigences particulières, nous pouvons également fournir des modules de condensateurs intelligents avec des relais statiques intégrés, permettant aux clients une véritable commutation sans appel.
