Quelle est l'importance des valeurs de couple lors de la connexion des bornes de puissance des condensateurs et quels sont les risques d'un serrage incorrect ?

Lors de l'installation et de la maintenance d'un système de compensation de puissance réactive basse tension, l'opération de connexion de la borne de puissance du condensateur semble simple, mais elle cache des détails cruciaux qui peuvent affecter le fonctionnement stable de l'ensemble du système. Le couple appliqué aux boulons de connexion du condensateur n'est pas un paramètre de processus négligeable ; il s’agit plutôt de l’élément central garantissant la fiabilité à long terme de la connexion électrique. L'application précise du couple permet d'obtenir le couplage optimal entre résistance mécanique et performances électriques.

La logique scientifique derrière la valeur du couple

Chaque borne d'un condensateur électrique a une valeur de couple recommandée strictement spécifiée par le fabricant. Cette valeur est un paramètre d'ingénierie calculé avec précision, conçu pour garantir que le point de connexion atteint un état de contact idéal. Lorsque le couple est parfait, une pression de contact suffisante peut être générée entre le fil et la borne, et la section conductrice du fil (telle que le noyau de cuivre) peut être entièrement adaptée à la surface de contact conductrice sur la borne du condensateur. Ce contact étroit minimise non seulement la résistance de connexion, mais forme également une structure mécanique stable capable de résister aux chocs électromagnétiques et aux effets de dilatation et de contraction thermiques provoqués par les changements de température pendant le fonctionnement de l'équipement. Au contraire, si les bornes de puissance des condensateurs sont soit des connexions trop lâches, soit des connexions trop serrées, toute opération entraînant un écart entre la valeur de couple réelle et la valeur de couple optimale entraînera de graves dangers pour le système.

Les réactions en chaîne provoquées par des connexions trop lâches

Lorsque le couple de connexion des bornes de puissance du condensateur est insuffisant, l'effet négatif le plus direct est une augmentation de la résistance de contact. Lors d'un flux de courant élevé, selon la loi de Joule, ces résistances excédentaires seront converties en chaleur anormale, faisant du point de connexion un centre de surchauffe local. Cette surchauffe accélérera le processus d'oxydation du métal terminal et la formation de la couche d'oxyde augmentera encore la résistance de contact, entrant ainsi dans un cercle vicieux d'augmentation continue de la température. Un développement à long terme entraînera non seulement une défaillance de la carbonisation du matériau isolant, mais également une déformation du boîtier en plastique, entraînant finalement un accident de court-circuit. Le risque le plus caché réside dans le fait que les points de connexion desserrés peuvent générer une décharge d'arc sous l'action du courant, érodant continuellement la surface métallique, réduisant ainsi considérablement la durée de vie de l'équipement.

Les dangers cachés des connexions trop étroites

Une autre idée fausse courante dans la pratique de compensation de puissance réactive basse tension est la croyance selon laquelle « plus la connexion de la borne d'alimentation du condensateur est étroite, plus le système de compensation sera sûr ». Cependant, la vérité est qu’un serrage excessif et un serrage insuffisant des boulons entraînent tous deux une série de problèmes dans le système. Dans le cas de boulons trop serrés, la pression extrêmement élevée au-delà de la plage de conception peut directement provoquer des fissures dans la base métallique du terminal ou écraser le support isolant des composants conducteurs internes. De tels dommages structurels sont souvent irréversibles et entraînent immédiatement de graves défauts dans le condensateur. Dans le même temps, l'âme du câble trop comprimée se déformera et la section conductrice réelle diminuera, ce qui provoquera également une surchauffe anormale. Dans des cas extrêmes, les boulons à fente perdent complètement leur capacité de serrage, ce qui rend l'entretien ultérieur extrêmement difficile.

Les solutions et l'engagement professionnel de Geyue Electric

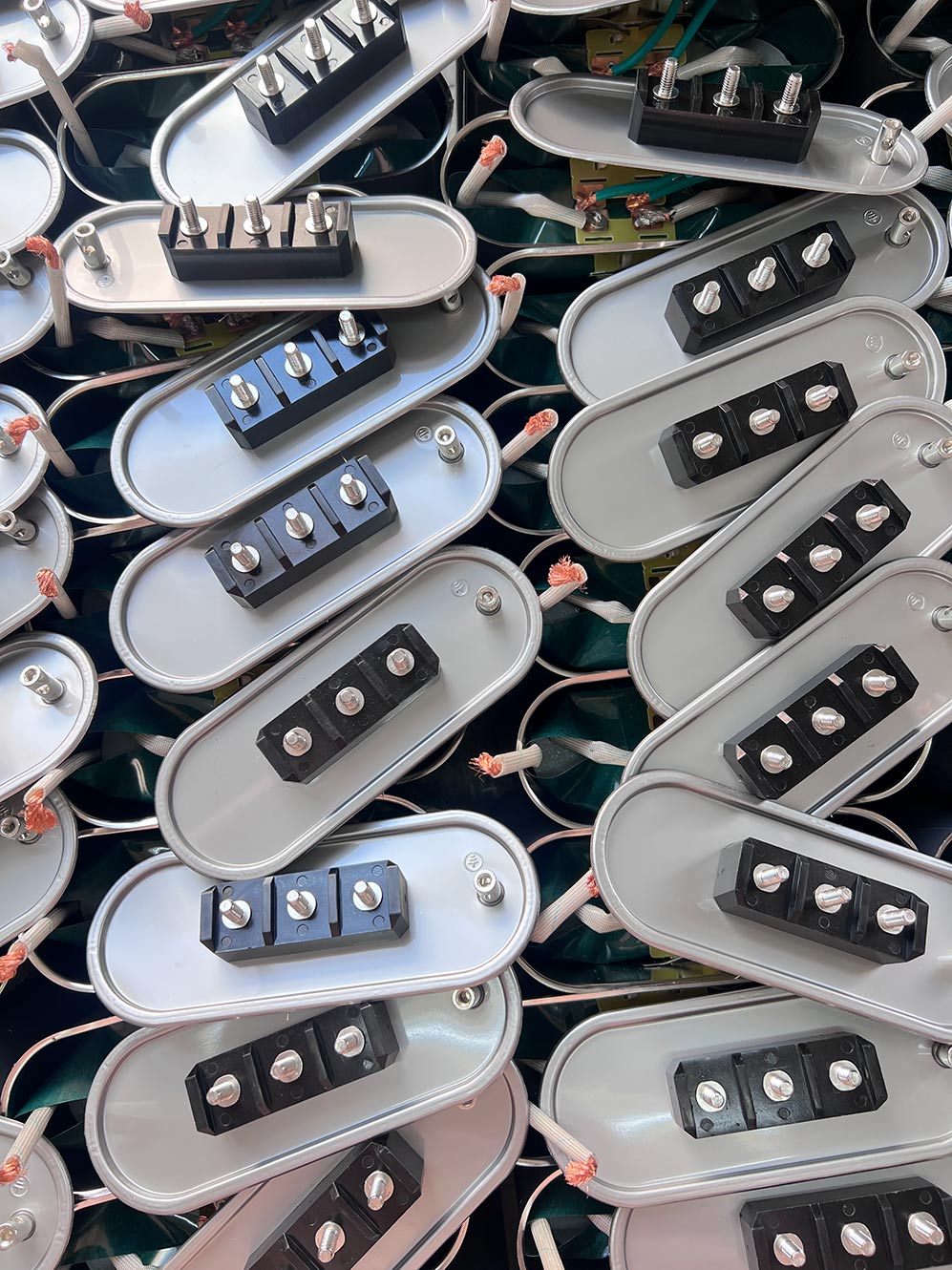

Chez Geyue Electric, notrecondensateurs shunt auto-réparateurssont livrés avec des instructions d'installation détaillées en usine, indiquant clairement la plage de couple recommandée pour connecter les bornes de puissance. Cette attention méticuleuse aux détails reflète le contrôle complet de notre entreprise sur la qualité des produits. Nous croyons fermement qu'un excellent équipement électrique doit commencer à partir de chaque borne de connexion, pour atteindre la perfection d'un point à l'autre et d'une ligne à la surface. Nous recommandons sincèrement à tous les clients d'installer et d'entretenir l'équipement de compensation de puissance réactive d'une manière qui utilise des outils dynamométriques calibrés et qui respecte strictement les spécifications techniques pour ajuster le couple. Si vous avez des questions sur le couple optimal pour les bornes de puissance des condensateurs, n'hésitez pas à nous contacter auinfo@gyele.com.cnpour discussion.
