Condensateur shunt auto-réparateur monophasé série BSMJ
Model:BSMJ Series
Le condensateur shunt auto-cicatrisant monophasé de la série BSMJ convient aux systèmes d'alimentation basse tension de 50 Hz ou 60 Hz, principalement utilisés pour améliorer le facteur de puissance, réduire la perte de puissance réactive, améliorer la qualité de la tension, exploiter la capacité du transformateur, etc. Il s’agit du meilleur produit d’économie d’énergie fortement recommandé par divers pays.
Ce produit est strictement conforme aux normes : GB/T 12747.1-2004 et IEC 60831-1:2014.
Ce produit est strictement conforme aux normes : GB/T 12747.1-2004 et IEC 60831-1:2014.
Geyue Électriqueest un fabricant et fournisseur professionnel de condensateurs shunt auto-cicatrisants monophasés série BSMJ en Chine, avec une usine à Yueqing, Zhejiang. Le condensateur shunt auto-réparateur monophasé série BSMJ est un condensateur de puissance basse tension conçu pourcorrection du facteur de puissanceet compensation de puissance réactive dans les systèmes d'alimentation CA monophasés. Il est largement utilisé par les installations industrielles, les constructeurs de tableaux et les sociétés de distribution pour son diélectrique auto-réparateur fiable, ses faibles pertes et sa longue durée de vie. Si vous achetez des condensateurs shunt auto-réparateurs monophasés, Geyue Electric fournit des modèles standard et des spécifications personnalisées directement depuis l'usine. Ce modèle appartient également à notre plus largecondensateur shunt auto-réparateursérie.
Tension nominale0,23 – 1,2 kV
Sortie nominale5 – 50 kvar
Fréquence50/60 Hz
ConnexionMonophasé
Description du produit
Le condensateur shunt auto-réparateur monophasé série BSMJ est un condensateur de puissance basse tension développé par Geyue Electric pour la compensation de puissance réactive dans les réseaux électriques monophasés. Connecté en parallèle avec des charges inductives telles que des moteurs, des transformateurs et des machines à souder, il fournit de la puissance réactive localement, réduit la puissance réactive tirée du réseau électrique et ramène le facteur de puissance à 0,95 ou plus.
Le condensateur utilise un film de polypropylène métallisé avec un diélectrique auto-cicatrisant, scellé dans une boîte en aluminium et imprégné de cire microcristalline. Si une panne locale se produit, la fine couche métallique autour du défaut s'évapore et isole le défaut, de sorte que le condensateur revient automatiquement à un fonctionnement normal. Cela améliore considérablement la fiabilité et prolonge la durée de vie. Il appartient à la même famille de produits que nos modèles triphasés, à phases divisées et à cylindre, tous disponibles via notrecondensateur shunt auto-réparateurcollection.
Avantages clés
PF
Correction du facteur de puissance
Augmente le facteur de puissance à 0,95 ou plus et évite les frais de pénalité des services publics.
SH
Diélectrique auto-cicatrisant
L'isolation automatique des pannes locales prolonge la durée de vie et réduit la maintenance.
QL
Qualité de la tension
Stabilise la tension du bus et réduit les chutes de tension et le scintillement.
FE
Efficacité énergétique
Réduit les pertes de ligne et de transformateur et libère la capacité du transformateur.
Matériaux et fabrication
Film de base en polypropylène importé haut de gamme
Film de base provenant de fournisseurs renommés, utilisant un film de polypropylène importé avec un revêtement de zinc et d'aluminium métallisé précis. La surface du film de chaque film de base est propre et intacte, présentant une finition lisse et exceptionnellement brillante qui garantit une capacité stable et de faibles pertes diélectriques pendant toute la durée de vie du condensateur.
Fil tressé en cuivre conducteur
Fil tressé en cuivre avec une résistance exceptionnelle à l'oxydation et à la corrosion. Sélectionné pour une densité de tricotage fine sans bavures de surface. La largeur, l'épaisseur et la résistivité de l'extrusion répondent strictement aux normes nationales GB/T, garantissant une faible résistance de contact et une capacité de charge de courant stable.
Revêtement par pulvérisation d'or et de zinc de haute pureté
La poudre de zinc de haute pureté est atomisée en une fine pulvérisation via le processus de pulvérisation à l'arc, puis pulvérisée à grande vitesse sur l'espace de la couche de film de la surface de la composition du noyau du condensateur. La couche de pulvérisation d'or et la couche de film métallisé se combinent étroitement, avec une granulométrie fine et une épaisseur uniforme, maintenant une faible résistance de contact.
Agent d'imprégnation de cire microcristalline haute performance
La cire microcristalline avec de bonnes propriétés électriques, une résistance élevée à la chaleur et une forte stabilité au vieillissement est utilisée comme cire de base du matériau d'empotage d'imprégnation solide. Le remplissage des espaces et des vides des pièces scelle hermétiquement le condensateur et augmente considérablement la résistance des matériaux, améliorant ainsi la dissipation thermique et la durée de vie.
Spécifications techniques
| Paramètre | Valeur typique |
|---|---|
| Modèle | Série BSMJ monophasé |
| Tension nominale | 0,23 kV – 1,2 kV (commun : 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Sortie nominale | 5 – 50 kvar par unité |
| Fréquence nominale | 50 Hz / 60 Hz |
| Connexion | Monophasé |
| Diélectrique | Film polypropylène métallisé auto-cicatrisant |
| Imprégnant | Cire microcristalline |
| Protection | Sectionneur de surpression, fusible interne |
| Résistance de décharge | Intégré, la tension chute en dessous de 50 V en 1 minute |
| Normes | GB/T 12747.1-2004, CEI 60831-1:2014 |
| Enceinte | Canette en aluminium |
| Pertes | Faibles pertes diélectriques, rendement élevé |
| Refroidissement | Refroidissement naturel |
| Attestation | ISO9001, ISO14001, ISO45001 |
Applications typiques
Installations et ateliers industriels
Moteurs et compresseurs
Transformateurs et tableaux de distribution
Matériel de soudage et d'induction
CVC et éclairage commerciaux
Rémunération sur place et centralisée
Guide de sélection et d'installation
Calculer le kvar requisDéterminez la puissance réactive nécessaire à partir du facteur de puissance actuel et du facteur de puissance cible. En règle générale, augmenter le facteur de puissance de 0,75 à 0,95 nécessite environ 0,55 kvar par kW de charge active.
Vérifiez la tension de fonctionnementChoisissez un condensateur adapté à la tension de fonctionnement réelle de votre système, et pas seulement à la tension nominale du réseau. Dans les réseaux monophasés, une valeur nominale de 0,23 kV ou 0,25 kV est courante.
Évaluer les harmoniquesSi des variateurs de fréquence, des redresseurs ou des équipements de soudage sont présents, les harmoniques peuvent surcharger le condensateur. Dans ce cas, combinez le condensateur avec unréacteur en sériepour former une batterie de condensateurs désaccordés, en utilisant un taux de réactance de 7 % ou 14 % en fonction de votre spectre harmonique.
Choisissez l'appareil de commutationUtilisez des contacteurs à condensateur ou des interrupteurs composés pour limiter le courant d'appel. Réglez le contrôleur sur la séquence de commutation et le délai corrects pour chaque étape.
Confirmer les conditions d'installationInstallez le condensateur dans un endroit bien ventilé, loin des sources de chaleur, avec un espace libre pour la dissipation thermique. Serrez les bornes au couple spécifié et vérifiez la résistance de décharge avant de mettre l'unité en service.
Conseil d'entretien :Effectuez une inspection visuelle mensuelle, vérifiez et serrez les bornes tous les trois à six mois et mesurez la capacité chaque année. Remplacez tout condensateur présentant un renflement, une fuite ou une perte de capacité supérieure à 10 % de la valeur nominale.

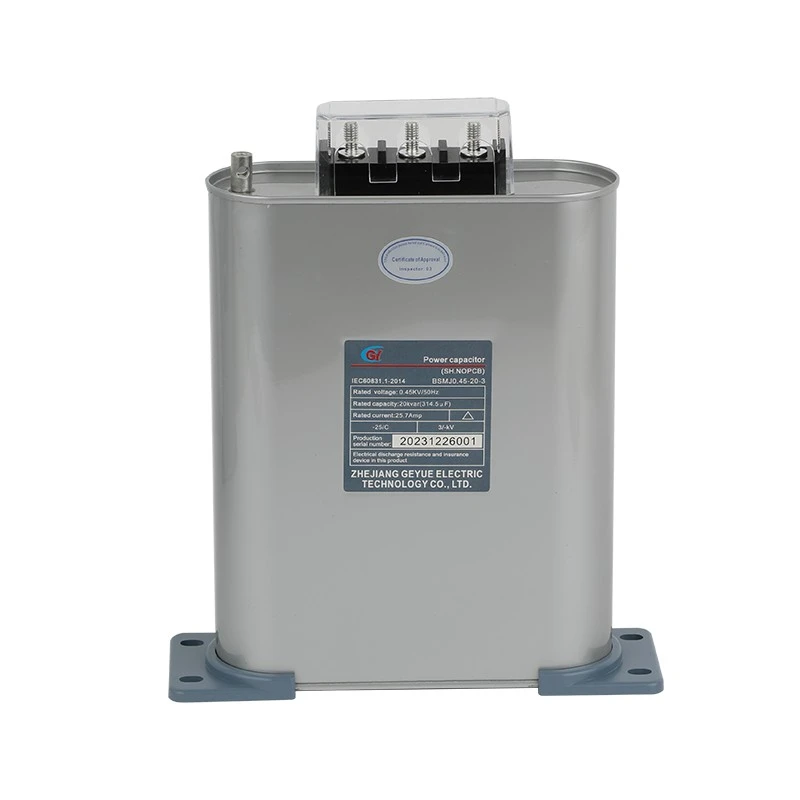

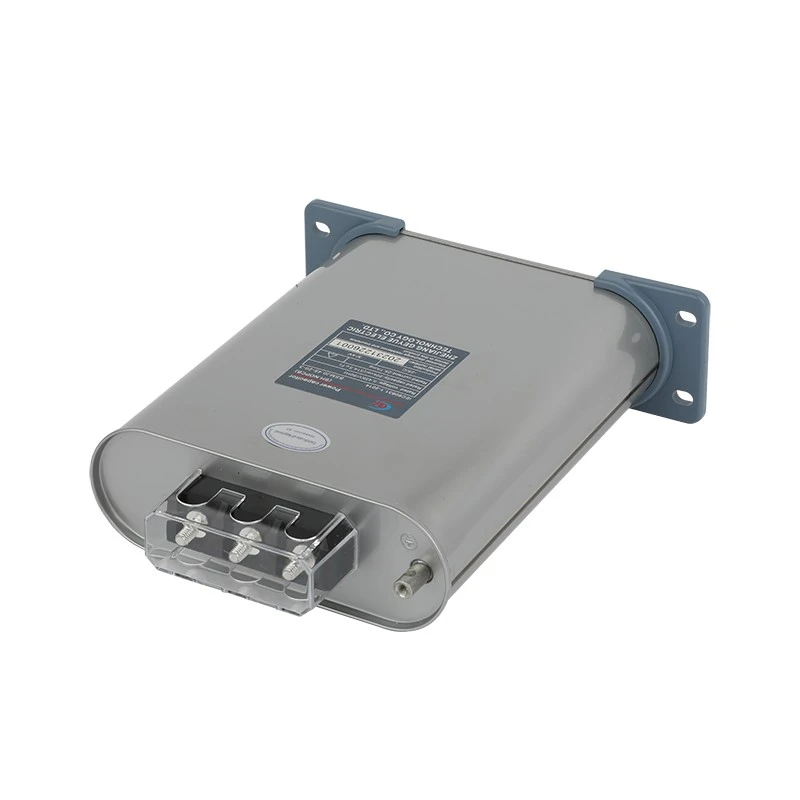

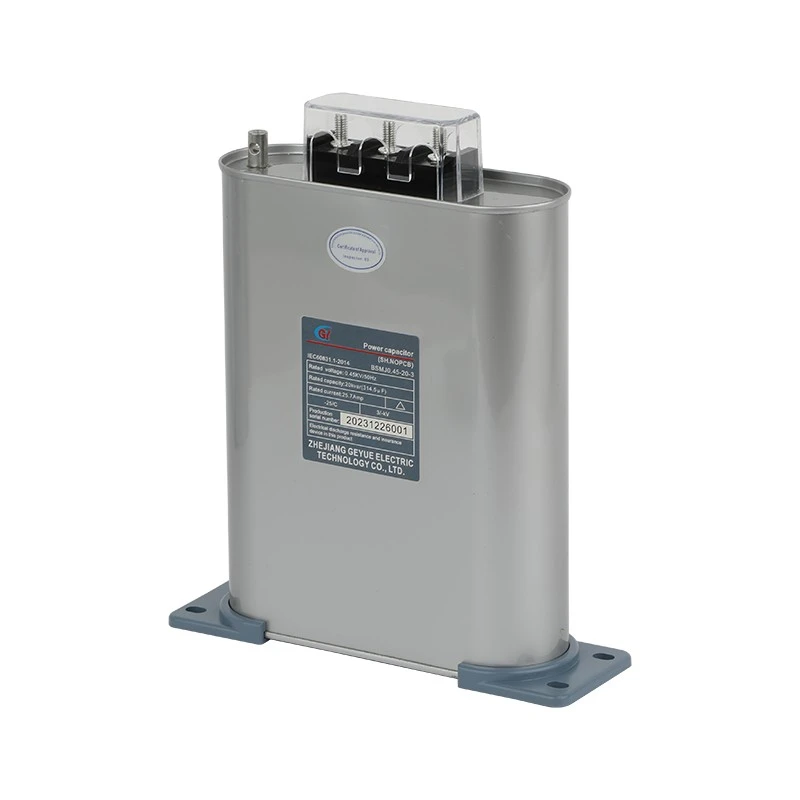

Images du produit
Foire aux questions
À quoi sert le condensateur shunt auto-réparateur monophasé série BSMJ ?
Il s'agit d'un condensateur de puissance basse tension conçu pour améliorer le facteur de puissance, réduire la perte de puissance réactive, optimiser la qualité de la tension et libérer une capacité de transformateur supplémentaire dans les systèmes d'alimentation CA monophasés.
Quelles tensions et puissances nominales sont disponibles ?
Les tensions nominales standard vont de 0,23 kV à 1,2 kV, avec des valeurs communes de 0,4, 0,45, 0,48, 0,525 et 0,69 kV. La puissance nominale est généralement de 5 à 50 kvar par unité, et des valeurs nominales personnalisées sont disponibles sur demande.
Que signifie « auto-guérison » dans ce condensateur ?
L'auto-guérison signifie qu'une panne locale du diélectrique provoquée par une surtension est rapidement isolée par le condensateur lui-même. La fine couche métallique autour du défaut s'évapore, de sorte que le condensateur revient automatiquement à un fonctionnement normal, améliorant considérablement la fiabilité et la durée de vie.
A quelles normes ce condensateur est-il conforme ?
Le condensateur shunt auto-cicatrisant monophasé série BSMJ est fabriqué et testé conformément aux normes GB/T 12747.1-2004 et CEI 60831-1:2014.
Ai-je besoin d'un réacteur série avec ce condensateur ?
Si votre système comporte des charges génératrices d'harmoniques telles que des variateurs de fréquence, des redresseurs ou des équipements de soudage, une self en série est fortement recommandée pour éviter la résonance et protéger le condensateur des surcharges harmoniques. Un taux de réactance de 7 % ou 14 % est sélectionné en fonction du spectre harmonique.
Puis-je commander des spécifications personnalisées ?
Oui. Geyue Electric fournit à la fois des modèles standard et des spécifications personnalisées, y compris des options de tension, de kvar et de boîtier. Contactez-nous avec les exigences de votre projet pour un devis sur mesure.
