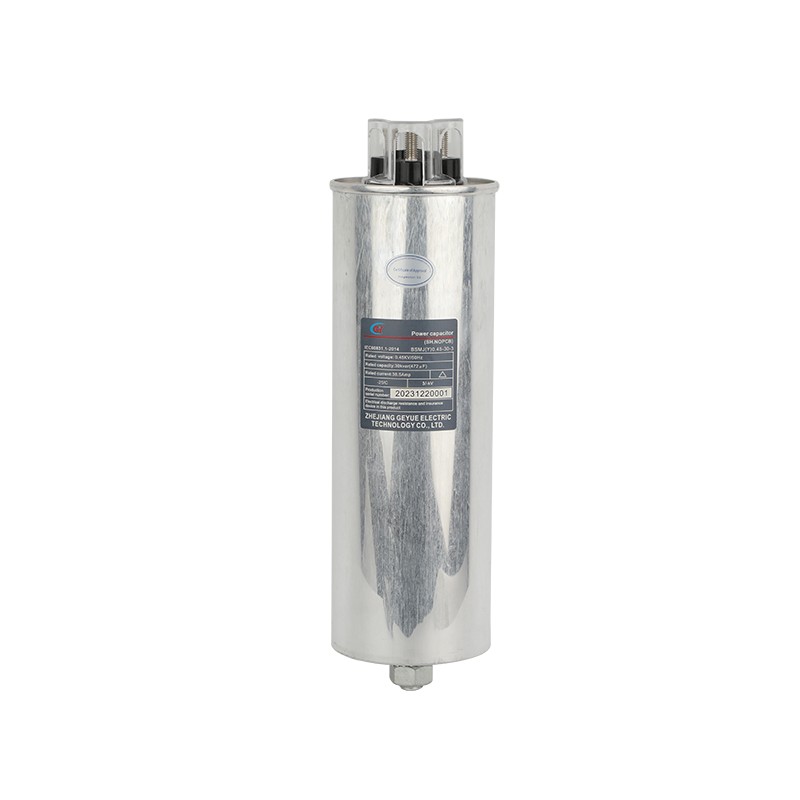

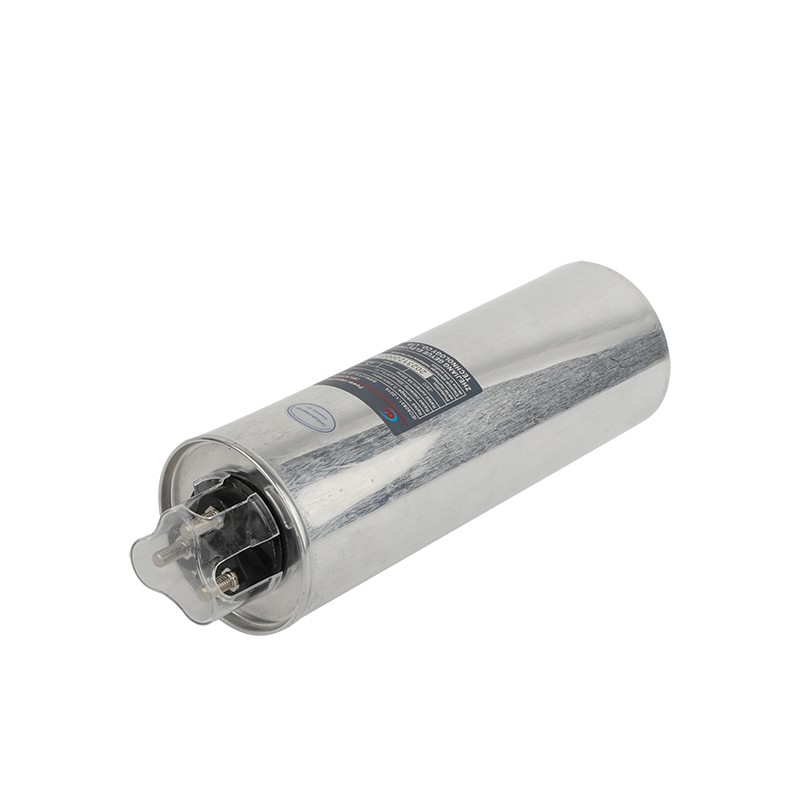

Condensateur shunt auto-cicatrisant basse tension

Dans la production industrielle moderne, les chutes de tension sont devenues un défi majeur affectant la qualité de l’alimentation électrique continue et la stabilité de la production. De nombreuses charges sensibles, telles que les machines-outils de précision, les systèmes de contrôle automatisés et les convertisseurs de fréquence, peuvent se déclencher et s'arrêter en raison de chutes de tension à court terme, entraînant des pertes économiques importantes pour les utilisateurs. En tant qu'équipement de base fondamental pour la compensation de puissance réactive basse tension, les condensateurs shunt auto-réparateurs basse tension jouent un rôle de plus en plus important dans l'atténuation des creux de tension. Cependant, la manière d'évaluer scientifiquement l'efficacité des condensateurs shunt auto-réparateurs basse tension pour améliorer les creux de tension constitue la base essentielle permettant aux utilisateurs de prendre des décisions sur la manière de sélectionner et de configurer les solutions.

L'affaissement de tension fait principalement référence à la chute soudaine de la valeur effective de la tension du réseau sur une courte période de temps. Sa cause fondamentale réside souvent dans des défauts de court-circuit survenant dans le réseau électrique ou dans le démarrage de moteurs de grande capacité, qui consomment une grande quantité de puissance réactive en un instant, provoquant une augmentation soudaine de la chute de tension aux bornes de l'impédance de ligne, entraînant une chute de tension au point de connexion commun distant. À ce moment, les condensateurs shunt auto-réparateurs basse tension deviennent une « source d'énergie réactive sur site ». Lorsqu'une chute de tension se produit, les condensateurs shunt auto-réparateurs basse tension peuvent libérer instantanément la puissance réactive qu'ils ont stockée, fournissant ainsi un support local pour le courant réactif requis par la charge, ce qui réduit la puissance réactive transmise à travers l'impédance de ligne, augmentant ainsi le niveau de tension côté charge. Cette réponse rapide aux chutes de tension repose sur les caractéristiques physiques des condensateurs, dont la vitesse est beaucoup plus rapide que le fonctionnement des commutateurs mécaniques, et ils peuvent offrir une assistance locale en quelques millisecondes.

Pour évaluer scientifiquement l'efficacité des condensateurs shunt auto-réparateurs basse tension dans l'amélioration des creux de tension, les utilisateurs doivent établir un système d'index quantifiable. Le principal indicateur d'évaluation quantifiable est l'ampleur de l'amélioration de la chute de tension, qui est déterminée en comparant les points de tension les plus bas provoqués par le même événement de défaut avant et après l'installation des condensateurs. La différence entre les deux points les plus bas est l’amplitude de l’amélioration. Par exemple, augmenter la tension de 0,7 pu à 0,8 pu signifie que les condensateurs ont amélioré l'affaissement de tension de 20 % en profondeur. Le deuxième indicateur qui doit être quantifié pour l’évaluation est la modification de la durée de l’affaissement, car un soutien efficace de la puissance réactive peut raccourcir le temps nécessaire pour que la tension revienne au seuil normal. Le troisième indicateur clé qui doit être quantifié pour l’évaluation est la réduction de la zone d’affaissement de tension. Il s'agit d'un indicateur bidimensionnel qui combine profondeur et durée et peut être obtenu en calculant l'aire entre la courbe d'écart de tension et la ligne de tension nominale. La réduction de la superficie reflète directement la gravité globale de l’événement sur la qualité de l’énergie atténué. Enfin, mais non le moindre, l'indicateur clé qui doit être quantifié pour l'évaluation est le temps de stabilité transitoire du système après la mise en service du dispositif de compensation, c'est-à-dire le temps nécessaire pour que la tension oscille du point le plus bas de l'affaissement jusqu'à la valeur stable.

Geyue Electric est bien conscient qu'une évaluation quantitative précise ne peut être réalisée sans un équipement de compensation haute performance et à réponse rapide comme base. Notre solution de compensation de puissance réactive basse tension est spécialement conçue pour relever les défis complexes des réseaux électriques modernes. Le cœur de notre solution utilise des condensateurs shunt auto-réparateurs basse tension avec un taux d'autodécharge extrêmement faible et d'excellentes caractéristiques de réponse transitoire, garantissant une prise en charge rapide et suffisante de la puissance réactive en cas de perturbations de tension. Dans le même temps, notre système de contrôle intelligent est équipé d'un échantillonnage à grande vitesse et d'algorithmes avancés, capables de capturer en temps réel les fluctuations du réseau et d'optimiser la stratégie de commutation des condensateurs. Choisir la solution de Geyue Electric signifie que vous recevez non seulement un équipement matériel fiable, mais également un système complet capable de surveiller en permanence, d'intervenir activement et d'évaluer la qualité de la tension. Chez Geyue Electric, nous nous engageons à aider chaque client à élever la gestion de la qualité de l'énergie de la description qualitative au nouveau niveau de quantification précise, en garantissant la protection de vos processus de production critiques et en minimisant les risques opérationnels causés par les chutes de tension.
