Quels sont les avantages et les inconvénients de l'utilisation de réacteurs en série triphasés à fil de cuivre émaillé par rapport à l'utilisation de réacteurs en série triphasés à fil d'aluminium émaillé ?

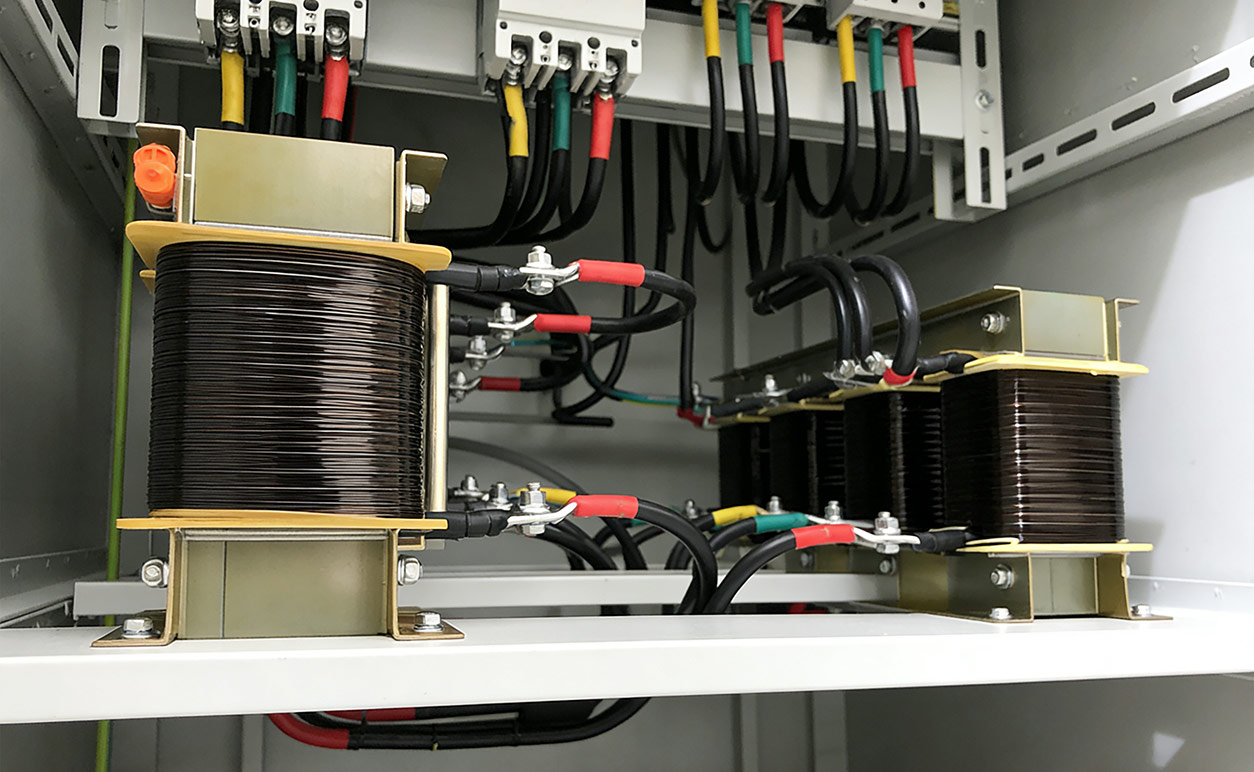

Dans un système complet de compensation de puissance réactive basse tension, les réacteurs série triphasés et les condensateurs shunt auto-réparateurs basse tension série BSMJ forment une paire parfaite. La fonction principale du réacteur série triphasé est de supprimer l'amplification harmonique et de limiter le courant d'appel, protégeant ainsi le fonctionnement sûr des condensateurs shunt auto-réparateurs basse tension de la série BSMJ. De nombreux ingénieurs et acheteurs prêtent souvent attention à un détail crucial lors de la sélection de réacteurs triphasés en série : le matériau des enroulements du réacteur. Actuellement, les bobines de réacteur les plus courantes sur le marché sont divisées en deux types : le fil de cuivre émaillé et le fil d'aluminium émaillé. Bien que ces deux types se ressemblent, ils diffèrent considérablement en termes de qualité interne, de performances opérationnelles à long terme et de coût total de possession. Dans le texte suivant, Geyue Electric, du point de vue d'un fabricant professionnel de réacteurs triphasés en série, discutera des avantages et des inconvénients des réacteurs constitués de ces deux matériaux.

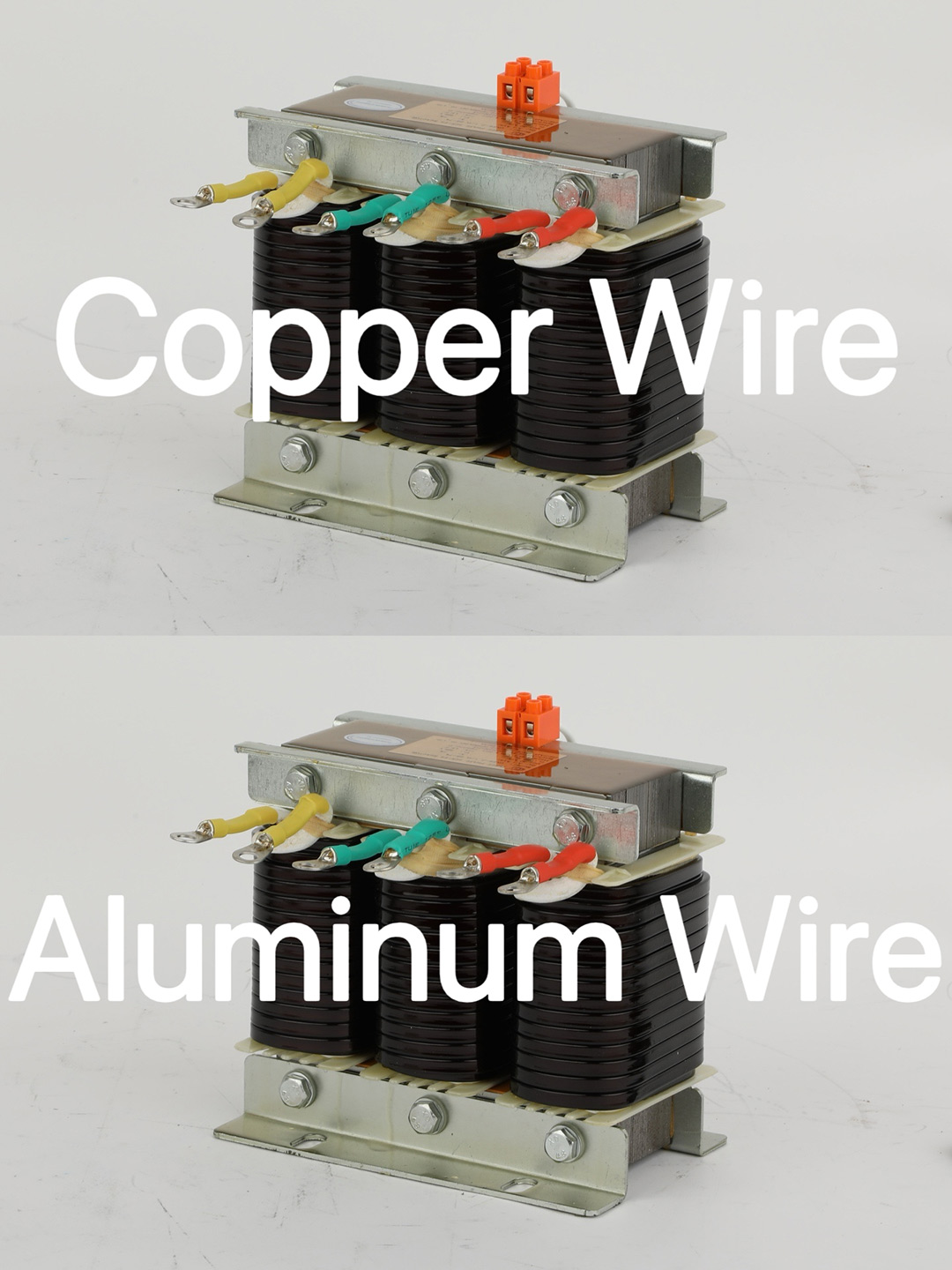

Comparaison de la conductivité et de la performance énergétique

La première différence fondamentale dans les matériaux des bobines des réacteurs triphasés en série réside dans leur conductivité. La conductivité du cuivre est environ 1,6 fois supérieure à celle de l'aluminium et, dans des conditions de test standard à 20 °C, la résistivité du cuivre est nettement inférieure à celle de l'aluminium. Cela signifie que sous la même section transversale et la même charge de courant, les réacteurs en fil de cuivre émaillé ont des pertes inhérentes inférieures à celles des réacteurs en fil d'aluminium émaillé, ce qui se traduit par une efficacité de conversion d'énergie plus élevée. Les données professionnelles montrent que les réacteurs à fil d'aluminium présentant les mêmes spécifications sont plus de 3 % moins efficaces que les réacteurs à fil de cuivre. Pour les équipements de compensation de puissance réactive basse tension nécessitant un fonctionnement continu à long terme, cette différence d'efficacité de 3 % se traduit par des coûts d'électricité substantiels, qui s'accumulent au fil du temps en une dépense d'exploitation importante.

Les réacteurs en fil d'aluminium émaillé, en revanche, sont intrinsèquement désavantagés en termes de conductivité. L'aluminium a une résistivité plus élevée et pour obtenir une capacité de transport de courant similaire à celle du fil de cuivre, la section transversale du fil d'aluminium doit être augmentée. Même ainsi, le courant circulant dans le fil d’aluminium par unité de temps reste inférieur à celui du fil de cuivre. Un millimètre carré de fil de cuivre peut transporter 6 ampères de courant, tandis que le fil d'aluminium ne peut transporter que 4,8 ampères. Cette différence de conductivité détermine directement le degré de chaleur généré par le réacteur lorsqu'il fonctionne à pleine charge.

Distinguer durabilité et fiabilité

Du point de vue de la fiabilité à long terme, les réacteurs en fil de cuivre émaillé présentent toujours un avantage significatif par rapport aux réacteurs en fil d'aluminium émaillé. Le cuivre possède une excellente résistance à la fatigue et une excellente résistance mécanique, démontrant sa stabilité dans des conditions de fonctionnement continu. Par conséquent, les réacteurs à fil de cuivre fonctionnent de manière plus stable que les réacteurs à fil d'aluminium dans des environnements difficiles tels que des températures et des charges élevées, et ont généralement une durée de vie plus longue. Le point de fusion du cuivre atteint 1 083 ℃, dépassant de loin le point de fusion de l'aluminium de 660 ℃, ce qui signifie que dans des conditions extrêmes de surintensité, les réacteurs à fil de cuivre offrent une redondance de sécurité plus élevée que les réacteurs à fil d'aluminium.

En revanche, la fiabilité à long terme des réacteurs en fil d’aluminium émaillé nécessite une attention particulière. Tout d’abord, l’aluminium possède une caractéristique physique importante et incontournable : l’oxydation à haute température. À des températures élevées, l'aluminium produit facilement de l'oxyde d'aluminium (Al₂O₃), un film d'oxyde avec une conductivité extrêmement faible, augmentant la résistance de contact et provoquant un échauffement supplémentaire aux points de connexion, créant ainsi un cercle vicieux. De plus, le fil d'aluminium a une faible ténacité, ce qui le rend faible et sujet à la rupture, à l'aplatissement ou aux rayures, ce qui entraîne une résistance à la fatigue relativement médiocre. Dans des conditions prolongées de température élevée, les performances des réacteurs à fil d'aluminium diminueront avec le temps car les problèmes d'oxydation et de fatigue mentionnés ci-dessus affecteront la durée de vie des réacteurs à fil d'aluminium.

Équilibrer le coût et la taille physique

Le coût est le facteur direct qui distingue les réacteurs en fil de cuivre émaillé des réacteurs en fil d'aluminium émaillé. Les ressources en aluminium sont plus abondantes et moins chères que le cuivre à l'échelle mondiale, de sorte que le plus grand avantage des réacteurs à fil d'aluminium émaillé par rapport aux réacteurs à fil de cuivre émaillé est leur prix et leur coût des matériaux inférieurs, réduisant considérablement l'investissement initial. Deuxièmement, le fil d'aluminium n'a qu'un tiers environ de la densité du cuivre, ce qui rend les réacteurs à fil d'aluminium plus faciles à transporter et à installer.

Les réacteurs à fil de cuivre émaillé, en revanche, ont des coûts d'achat initiaux plus élevés en raison du prix beaucoup plus élevé du cuivre par rapport à l'aluminium. En termes de taille de produit, les réacteurs en fil d'aluminium nécessitent souvent une section transversale plus grande, ce qui se traduit par une taille globale de réacteur plus grande pour les mêmes paramètres électriques. Les listes de prix de certains fabricants montrent que les réacteurs à fil de cuivre présentant les mêmes spécifications sont nettement plus chers que les réacteurs à fil d'aluminium. Cependant, si l'on considère l'ensemble du cycle de vie, la consommation d'énergie plus faible et la période sans entretien plus longue des réacteurs à fil de cuivre réduisent efficacement le coût total de possession.

Sélection recommandée avec la promesse de qualité de Geyue Electric

En résumé, les réacteurs en fil de cuivre émaillé et les réacteurs en fil d'aluminium émaillé ont chacun leurs scénarios de fonctionnement applicables. Pour des conditions difficiles avec un contenu harmonique élevé, une température ambiante élevée ou des fluctuations de charge drastiques, les avantages de stabilité, de faibles pertes et de longue durée de vie des réacteurs à fil de cuivre sont pleinement démontrés, ce qui en fait un choix plus serein. Si le budget du projet est limité et que l'environnement d'exploitation est doux, le choix d'un réacteur à fil d'aluminium fiable peut également répondre aux besoins de base.

En tant que fabricant professionnel de compensation de puissance réactive, Geyue Electric comprend l'importance de la qualité des réacteurs en série triphasés pour l'ensemble du système de compensation de puissance réactive basse tension. Nos réacteurs triphasés série CKSG adhèrent strictement à des processus de fabrication de haut niveau. Le noyau utilise des tôles d'acier au silicium laminées à froid de haute qualité à faible perte, et la colonne centrale est divisée en petits segments uniformes par plusieurs entrefers, avec des plaques de tissu de verre laminé époxy utilisées comme espacement pour assurer une inductance stable pendant un fonctionnement à long terme. Les bobines peuvent être enroulées avec du fil de cuivre plat émaillé de qualité H ou du fil d'aluminium émaillé selon les exigences du client, avec une disposition serrée et uniforme et d'excellentes performances de dissipation thermique.

Chaque réacteur fabriqué par Geyue Electric subit un processus complet et précis après l'assemblage de la bobine et du noyau en une seule unité, comprenant la pré-cuisson, l'imprégnation sous vide et le durcissement thermique. Notre vernis d'imprégnation de qualité H assure une liaison solide entre la bobine et le noyau, réduisant considérablement le bruit de fonctionnement et garantissant un fonctionnement sûr et silencieux même à des températures élevées. Les composants exposés sont traités pour résister à la corrosion et les bornes en tube de cuivre étamé garantissent des connexions fiables lors d'une utilisation à long terme.

Geyue Electric promet sincèrement de travailler avec vous pour créer le plus appropriéSérie CKSGRéactances série triphasées en fil de cuivre ou d'aluminium émaillé en fonction des conditions spécifiques de votre site et de vos exigences budgétaires, en les adaptant parfaitement à nosCondensateurs shunt auto-réparateurs série BSMJpour créer conjointement une solution de compensation de puissance réactive basse tension efficace et fiable. Pour plus de détails, veuillez contacterinfo@gyele.com.cn. Geyue Electric se consacrera à sauvegarder la qualité de votre énergie grâce à notre savoir-faire.
