Comment le contacteur CJ19 AC entraîne-t-il le système électrique?

Votre équipement de votre atelier se décompose-t-il souvent? Par exemple, lorsque le moteur démarre, le contacteur AC se prolonge et doit être remplacé tous les quelques mois, ou le condensateur se renfroque souvent et doit être remplacé dans le temps. Ces échecs sont causés par la mauvaise sélection duContacteur AC, le composant de commande de base de l'équipement électrique. Le choix du bon contacteur AC peut augmenter considérablement la durée de vie de l'équipement. La couverture d'extinction de l'arc en céramique du contacteur AC peut résister à l'impact d'arcs à température extrêmement élevée et coupé efficacement de gros courants. Les contacts en alliage d'argent spécialement conçu sont très durables, donnant au contacteur AC une vie extra-longue. Plus important encore, le contacteur AC et le condensateur du contrôleur travaillent ensemble pour améliorer considérablement le facteur de puissance et réduire la perte de puissance inutile.

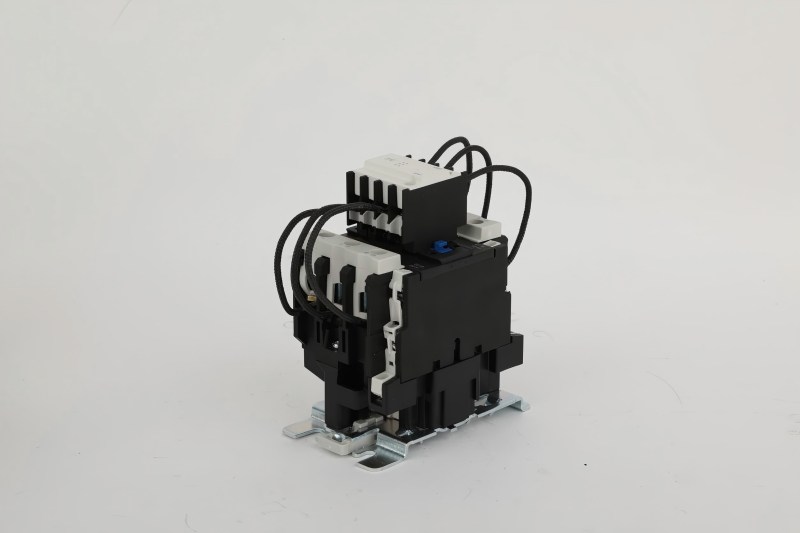

Qu'est-ce que le contacteur CJ19 AC?

CJ19 AC Contacteur est un dispositif de commutation automatique dans l'armoire de compensation basse tension. Il est principalement composé de trois ensembles de contacts principaux, de bobine électromagnétique et de système d'extinction d'arc. Sa fonction principale est de contrôler la puissance sur et hors des moteurs, des radiateurs électriques et d'autres équipements.

Comment ça marche?

Lorsque la bobine électromagnétique duContacteur ACest énergisé, la force magnétique sera générée dedans, ce qui attire le noyau de fer interne, et le noyau de fer entraîne les trois ensembles de contacts principaux jusqu'à ce qu'ils soient complètement fermés pour former un faible chemin de résistance de contact. Le courant de circuit principal s'évanouit en douceur vers le dispositif de charge via les principaux contacts fermés pour lui permettre de fonctionner.

Lorsque l'alimentation de la bobine est coupée, l'attraction électromagnétique disparaît instantanément et s'appuyant sur l'énergie du ressort de réinitialisation, le noyau de fer et les principaux contacts se séparent rapidement, déconnectant de force le courant de charge. Des étincelles de courant seront générées lorsque les contacts seront séparés, mais leContacteur ACest équipé d'un système d'extinction d'arc. La couverture d'extinction de l'arc en céramique résiste au rayonnement à haute température et à la pression de gaz de l'arc. La feuille métallique intégrée peut couper l'arc long en plusieurs arcs courts pour le refroidissement forcé et l'extinction des étincelles, inhibant efficacement la dissolution et les éclaboussures du métal de contact, protégeant ainsi les contacts contre la brûlure et l'extension de leur vie.

Comment les contacteurs AC,Contrôleur de facteur de puissance automatique, les condensateurs de puissance et les réacteurs de la série travaillent ensemble?

Dans le système de compensation de puissance réactive à basse tension, le contrôleur, le contacteur AC, le condensateur et le réacteur travaillent ensemble pour améliorer considérablement l'efficacité de l'utilisation de l'énergie électrique.

Premièrement, le contrôleur est principalement responsable de la surveillance de l'état du réseau électrique et de la mesure en continu du facteur de puissance réel du système. Lorsque le facteur de puissance est inférieur à la valeur définie, le contrôleur sortira un signal de connexion à la bobine de fonctionnement du contacteur AC. Ensuite, après que le contacteur AC a reçu le signal du contrôleur, sa bobine électromagnétique s'attirera rapidement pour fermer le contact principal. Une fois le contact principal fermé, le courant de circuit principal s'écoulera et connectera la banque de condensateur qui lui est connecté. Après une connexion réussie, la banque de condensateurs est connectée au réseau électrique pour fonctionner, neutraliser la puissance réactive et ainsi améliorer le facteur de puissance global. Enfin, leréacteur en sérieabsorbe et supprime le courant harmonique dans le réseau électrique, protégeant ainsi le condensateur des dommages.

Grâce à ce système, le contrôleur détecte, prend des décisions et émet des instructions, le contacteur AC exécute l'instruction de commutation, le condensateur est placé dans le réseau électrique pour implémenter une compensation réactive de puissance et le réacteur protège le condensateur. Les quatre travaillent ensemble pour optimiser l'efficacité du fonctionnement du réseau électrique et réduire les déchets d'énergie.

Comment choisir le bon contacteur AC?

Il y a trois points clés dans la sélection des contacteurs AC:

1. Lorsque vous faites correspondre le courant, choisissez plus grand plutôt que plus petit. Le courant nominal du contacteur AC ≥ le courant nominal de la charge * 1,25. Par exemple, le courant nominal d'un moteur de 55 kW est de 110A et unContacteur AC≥ 137,5a est requis. Sélectionnez directement la spécification 160A.

2. Sélectionnez la tension de bobine en fonction de l'alimentation de commande. Par exemple, si l'alimentation est 220 V, choisissez la bobine AC220V et si l'alimentation est 380 V, choisissez Bobine AC380V.

3. Sélectionnez le niveau de protection en fonction de l'environnement. S'il est installé dans une boîte de distribution propre, choisissez IP20. S'il est dans un environnement poussiéreux, choisissez IP54 ou ajoutez un shell protecteur.

Dans une phrase: il doit être 25% plus grand que le courant de charge, la tension de la bobine est relative à l'alimentation, et si l'environnement d'installation est sale, choisissez une protection élevée.
