Comment la vitesse de réponse des dispositifs de compensation dynamique peut-elle être encore améliorée grâce à la technologie semi-conductrice, comme IgBT？

Dans les systèmes d'énergie modernes, l'importance de la qualité de l'énergie devient de plus en plus importante. En tant qu'équipement crucial pour garantir la stabilité et le fonctionnement efficace du réseau électrique, les dispositifs de compensation de puissance réactifs dynamiques jouent un rôle indispensable. Notre société, Geyue Electric, en tant que fabricant spécialisé dans la recherche et le développement de l'équipement de compensation de puissance réactive à basse tension, s'est toujours engagé à améliorer les performances des produits pour répondre aux exigences de plus en plus strictes de qualité d'énergie dans le secteur industriel. Parmi divers indicateurs techniques, la vitesse de réponse est le facteur central dans l'évaluation des performances des dispositifs de compensation dynamique, car il détermine directement la capacité de l'appareil à supprimer les fluctuations de tension, à améliorer le facteur de puissance et à répondre aux changements de charge. Les méthodes de rémunération traditionnelles basées surcondensateurs de commutation de thyristorouréacteurssont limités par les caractéristiques inhérentes des dispositifs semi-conducteurs, et leur temps de réponse est généralement dans la gamme de dizaines de millisecondes, ce qui est difficile pour répondre aux normes élevées de la qualité de l'énergie instantanée pour des charges sensibles telles que la fabrication de précision et les centres de données. Par conséquent, l'exploration et l'application des technologies de semi-conducteurs de nouvelle génération, en particulier les transistors bipolaires de la porte isolés, est devenu la voie clé pour nous pour briser le goulot d'étranglement de la vitesse de réponse et l'innovation technologique en tête.

Le défi central de la vitesse de réponse des dispositifs de compensation dynamique

La tâche principale du dispositif de compensation dynamique est de surveiller les changements de puissance réactifs du réseau électrique en temps réel et de générer ou d'absorber rapidement le courant réactif correspondant pour atteindre l'équilibre de puissance. Le goulot d'étranglement de sa vitesse de réponse se situe principalement dans deux aspects: l'un est la vitesse de détection et de traitement du signal rapide et précise des paramètres du réseau électrique, et l'autre est la vitesse d'exécution de l'unité d'interrupteur de puissance. Au niveau de traitement du signal, avec l'application de processeurs de signaux numériques à grande vitesse et d'algorithmes avancés, le retard de détection peut être raccourci en millisecondes ou même sous-millisecondes. Cependant, les dispositifs semi-conducteurs de puissance traditionnels, tels que les thyristors, ont une caractéristique de commutation qui détermine qu'ils ne peuvent que naturellement désactiver lorsque le courant est nul, qui introduit un retard inhérent et restreint gravement les performances globales de la réponse. Ce retard conduit souvent à une compensation prématurée face à des charges impulsionnelles avec des fluctuations fréquentes et intenses, telles que les fours à arc électrique et les gros rouleaux, entraînant des problèmes tels que le scintillement de tension et la distorsion de la forme d'onde. Par conséquent, l'amélioration des performances dynamiques de l'unité d'interrupteur d'alimentation est la principale percée pour atteindre un saut qualitatif en vitesse de réponse.

L'opportunité révolutionnaire apportée par la technologie IGBT pour améliorer la vitesse de réponse

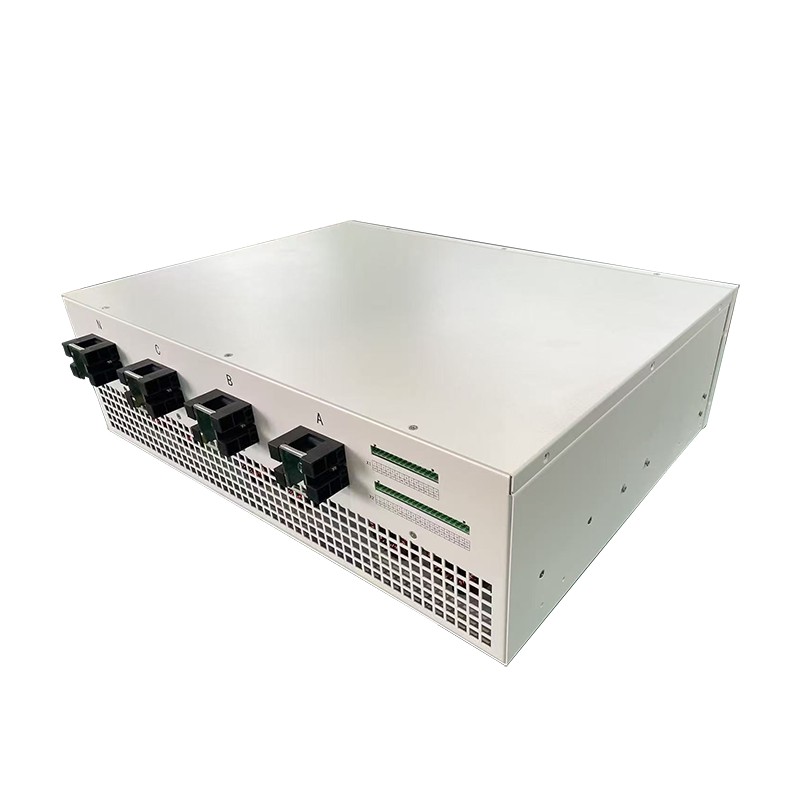

L'IGBT, en tant que dispositif de semi-conducteur de puissance entièrement contrôlé, intègre l'impédance d'entrée élevée des transistors à effet de champ métal-oxyde-semi-conducteur et la tension de courant et à faible état de transistors bipolaires de courant et à faible état. Il est appliqué dans des dispositifs de compensation dynamique, et son avantage le plus significatif réside dans la rupture de la limitation du moment de commutation des dispositifs traditionnels. L'IGBT peut être contrôlé avec précision par des signaux d'entraînement de grille, permettant des opérations de marche à haute fréquence, avec une fréquence de commutation atteignant plusieurs kilohertz ou même plus. Cette caractéristique apporte un changement révolutionnaire à la technologie de rémunération dynamique. Il permet au dispositif de compensation de ne plus compter sur le point de croisement zéro du cycle AC et peut réguler rapidement et en douceur le courant réactif à tout moment. La topologie du convertisseur basé sur l'IGBT, comme le convertisseur PWM de type tension triphasé, constitue le fondement des générateurs de puissance réactifs statiques modernes.SVGpeut générer ou absorber en continu et absorber en continu la puissance réactive, et son temps de réponse est théoriquement limité uniquement par le cycle de fonctionnement du système de commande et la vitesse de commutation de l'appareil lui-même. Il peut facilement obtenir une réponse complète en quelques millisecondes, dépassant de loin les schémas de compensation traditionnels.

Concevoir des optimisations du système d'entraînement et de contrôle de la porte

Cependant, la simple sélection des composants IGBT haute performance n'est pas suffisante pour garantir que l'appareil atteint la vitesse de réponse optimale. Les caractéristiques de commutation des IGBT dépendent fortement de la conception de leurs circuits d'entraînement de porte. Un circuit d'entraînement réactif, puissant et bien protégé est la pierre angulaire pour débloquer le potentiel à grande vitesse des IGBT. Notre Geyue Electric a investi d'importants efforts de recherche et de développement dans la conception des circuits de conduite, visant à optimiser les bords de montée et de baisse de la tension d'entraînement, de réduire l'effet Miller pendant le processus de commutation, et ainsi de minimiser les IGBT à temps et hors du temps. Dans le même temps, les mécanismes de protection et de protection contre les courts-circuits et de surintensité efficaces et efficaces garantissent la sécurité et la fiabilité des IGBT dans des conditions de commutation fréquentes et rapides. Au niveau du système de contrôle, nous utilisons DSP ou FPGA à grande vitesse comme processeur de base pour exécuter des algorithmes avancés tels que la transformation rapide de Fourier et la théorie de la puissance réactive instantanée, pour réaliser la détection en temps réel et la génération de commandement des composants réactifs du réseau électrique. La boucle de commande à grande vitesse et l'unité de commutateur de puissance à grande vitesse fonctionnent en étroite collaboration pour former un lien à grande vitesse transparente de la "perception" à "l'exécution", convertissant les avantages matériels des IGBT en les performances de réponse dynamique exceptionnelles de toute la machine.

La garantie nécessaire pour une opération soutenue à grande vitesse fournie par la gestion des dissipations de chaleur et la technologie d'emballage

Pendant le fonctionnement de commutation à haute fréquence, l'IGBT génère une perte de commutation et une perte de conduction significatives, qui sont finalement dissipées sous forme de chaleur. Si la chaleur ne peut pas être déchargée rapidement, elle entraînera une augmentation de la température de la jonction de l'IGBT, conduisant à la dégradation des performances, à la baisse de la fiabilité et même aux dommages à l'appareil. Par conséquent, une gestion efficace de la chaleur est une condition préalable pour garantir que le dispositif de compensation dynamique peut fonctionner en continu à une vitesse de réponse élevée. Nous effectuons une conception thermique précise en utilisant la dynamique du liquide de calcul, optimiser la structure du dissipateur thermique, sélectionnez les matériaux conducteurs thermiques haute performance et équipiez des systèmes de refroidissement à air ou de refroidissement de liquide intelligent pour garantir que la puce IGBT fonctionne dans une plage de température sûre. De plus, la technologie d'emballage de l'IGBT affecte également directement sa capacité de dissipation de chaleur et ses paramètres parasitaires internes. Les technologies d'emballage avancées telles que la technologie de frittage et l'emballage de module de faible inductance améliorent non seulement la densité de puissance et l'efficacité de dissipation thermique du module, mais réduisent également l'impact négatif de l'inductance parasite sur la vitesse de commutation, ce qui permet des opérations de commutation à fréquence plus élevée et plus rapides.

Les perspectives de convergence des futures technologies de semi-conducteurs largement larges

Bien que la technologie IGBT ait considérablement amélioré la vitesse de réponse des dispositifs de compensation dynamique à un niveau sans précédent, le rythme des progrès technologiques ne s'arrête jamais. Des matériaux tels que le carbure de silicium et le nitrure de gallium, qui appartiennent à la catégorie des semi-conducteurs à large bande de bande, démontrent des performances supérieures par rapport aux IGBT traditionnels à base de silicium en raison de leur champ électrique plus élevé de décomposition, de leur conductivité thermique plus élevée et du taux de dérive de saturation électronique plus élevée. Les appareils comme les MOSFET SIC présentent une vitesse de commutation plus rapide, une perte de commutation inférieure et une température de fonctionnement plus élevée. L'intégration de la technologie de semi-conducteurs de bande interdite large dans les dispositifs de compensation dynamique de nouvelle génération devrait réduire davantage le temps de réponse à la gamme nanoseconde et améliorer considérablement l'efficacité et la densité de puissance des appareils. Notre Geyue Electric surveille et planifie activement la recherche sur les applications de la technologie des semi-conducteurs à large bande, explorant son potentiel dans les structures de rémunération hybride ou le schéma All-SIC / SIGA, visant à fournir des solutions prospectives pour les futurs efforts de charge de puissance.

En conclusion, grâce à une application approfondie et à une optimisation continue de la technologie de semi-conducteurs clés IGBT, la vitesse de réponse du dispositif dynamique de compensation de puissance réactive a atteint un saut d'étalage. De la sélection des composants, de la conception du lecteur, des algorithmes de contrôle à la gestion des dissipations de chaleur, chaque aspect de l'amélioration méticuleuse a créé conjointement les performances dynamiques exceptionnelles de l'appareil. Notre Geyue Electric pense fermement que l'innovation axée sur la technologie des semi-conducteurs est la force motrice fondamentale pour améliorer les performances de l'équipement électrique et autonomiser la construction de réseaux intelligents. Nous continuerons de nous concentrer sur ce domaine et de convertir en permanence les réalisations technologiques des semi-conducteurs les plus avancées en équipements de rémunération stables, efficaces et fiables, contribuant à notre force professionnelle à l'amélioration de la qualité de l'énergie de toute la société et à la garantie de l'utilisation propre et efficace de l'énergie électrique. Si votre système d'électricité a besoin d'un support professionnel pour la correction du facteur de puissance, veuillez écrire àinfo@gyele.com.cnÀ tout moment, Geyue Electric est toujours prêt à aider les utilisateurs d'électricité dans tous les aspects de l'optimisation de la qualité de l'énergie.
