Comment dimensionner correctement un réacteur de désaccord pour garantir la protection des condensateurs sans compromettre la capacité de compensation ?

Dans les systèmes électriques modernes, la pollution harmonique est devenue une menace cachée pour le fonctionnement sûr des dispositifs de compensation de puissance réactive basse tension. En tant que fabricant professionnel d'équipements de compensation de puissance réactive basse tension en Chine, Geyue Electric a véritablement réalisé que de nombreux clients sont confrontés à un dilemme lorsqu'ils utilisent des condensateurs shunt auto-réparateurs : ils doivent supprimer efficacement l'amplification des harmoniques pour protéger les condensateurs, tout en garantissant également que la capacité fondamentale de compensation de puissance n'est pas perdue. Concernant la manière de maintenir l’équilibre entre ces deux aspects, le dimensionnement approprié d’un réacteur de désaccord joue un rôle crucial. Dans le texte suivant, l'ingénieur en chef de notre société vous expliquera en détail comment déterminer scientifiquement les paramètres du réacteur afin d'obtenir une protection fiable du condensateur et de garantir que la capacité de compensation reste constante.

Comprendre la fonction principale du réacteur de désaccord

Le réacteur de désaccord et le condensateur sont connectés en série pour former un circuit de réglage. Sa fonction principale est de modifier les caractéristiques d'impédance du circuit. Dans la condition de fréquence de base, le réacteur présente une réactance inductive, ce qui entraînera une légère diminution de la tension aux bornes du condensateur, affectant ainsi sa capacité de sortie. À la fréquence harmonique, la caractéristique d'impédance élevée formée par le réacteur et les condensateurs peut supprimer efficacement le courant harmonique et empêcher les condensateurs d'être endommagés en raison d'une surintensité. Ce point d'équilibre entre protection et capacité est précisément fixé par le taux de réactance du réacteur. Le rapport de réactance est le rapport entre la réactance inductive du réacteur à la fréquence fondamentale et la réactance capacitive des condensateurs. Ce paramètre clé détermine directement la fréquence de réglage et l'effet de compensation de l'ensemble de l'équipement.

Comprendre les principes scientifiques de la sélection du taux de réactance

La sélection du taux de réactance approprié est un autre facteur crucial pour atteindre l’équilibre de capacité de l’armoire de protection et de compensation des condensateurs. Les taux de réactance courants incluent 6 % et 7 %, etc. Chaque taux de réactance correspond à un point de fréquence de réglage différent. En prenant comme exemple le réacteur avec un taux de réactance de 6 %, sa fréquence d'accord est d'environ 189 hertz, visant principalement la formation d'une haute impédance pour la cinquième harmonique. Lors de la détermination du taux de réactance du réacteur, les gestionnaires du système électrique doivent d'abord effectuer des tests détaillés des harmoniques du réseau pour identifier la fréquence et le contenu des harmoniques dominantes, car une mesure précise des harmoniques constitue la base de la sélection scientifique du réacteur. Si la cinquième harmonique domine dans le système électrique, alors choisir un réacteur avec un taux de réactance de 6 % est le plus approprié. Si la troisième harmonique est plus importante dans le système électrique, un réacteur avec un taux de réactance supérieur à 6 % doit être sélectionné. Il est particulièrement important de noter que même si une augmentation du taux de réactance peut fournir une meilleure protection contre les harmoniques, elle réduira également davantage la tension aux bornes du condensateur, affectant ainsi la capacité nominale de sortie du condensateur.

Implémenter la correction correspondante de la capacité du condensateur

Après avoir déterminé l'utilisation d'un taux de réactance spécifique pour le réacteur, le gestionnaire du système électrique doit apporter les corrections correspondantes à la capacité du condensateur. En raison de l'effet de division de tension du réacteur, la tension réelle appliquée aux bornes du condensateur est inférieure à la tension du réseau, ce qui entraîne directement une réduction de la capacité réactive produite par le condensateur. Pour garantir que le système de compensation atteigne toujours l'effet de compensation attendu, cette atténuation de capacité mentionnée ci-dessus doit être prise en compte dès la phase de conception. La pratique courante consiste à augmenter de manière appropriée le niveau de tension nominale du condensateur ou à augmenter sa capacité nominale. Grâce à cette correction d'adaptation de capacité, même lorsque le réacteur est installé, la demande du système en capacité de compensation réactive peut toujours être satisfaite. Cette réflexion conceptuelle tournée vers l’avenir peut résoudre efficacement la contradiction entre protection et capacité, en atteignant l’équilibre optimal entre protection et capacité.

Les solutions et l'engagement professionnel de Geyue Electric

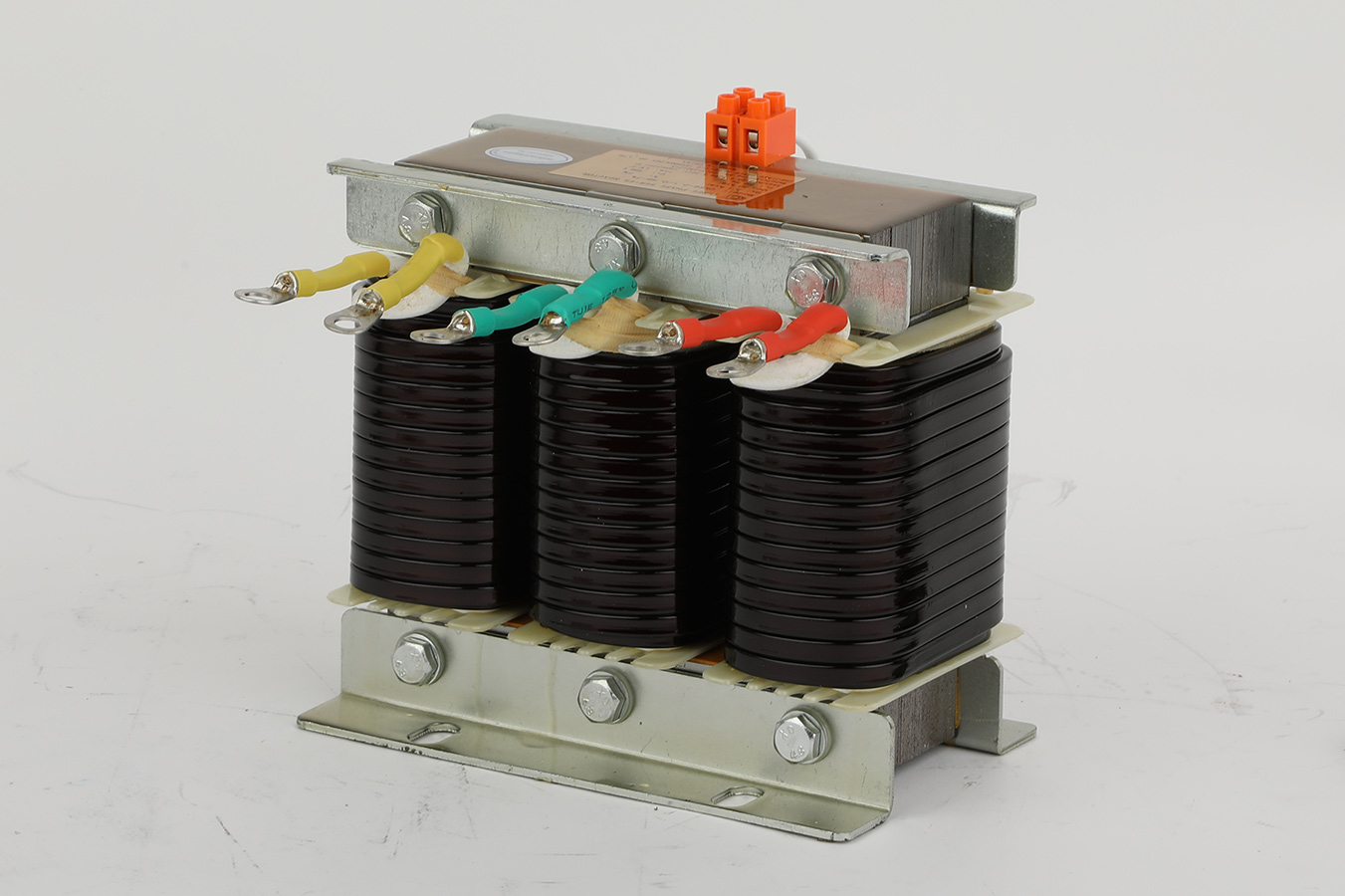

En tant que fabricant avec une longue histoire dans le domaine de la compensation de puissance réactive basse tension, Geyue Electric a proposé notre solution puissante pour relever le défi reconnu de l'industrie consistant à équilibrer la fiabilité des condensateurs et l'efficacité de la compensation. NotreSérie CKSG de réacteurs en sériecomportent des tôles d'acier au silicium orientées laminées à froid importées de haute qualité comme matériau de base, permettant aux réacteurs de présenter d'excellentes caractéristiques de faible perte et de faible élévation de température tout au long du processus de compensation. La série de réacteurs en série CKSG a été développée par notre équipe d'ingénieurs grâce à des calculs précis et répétés et à des mises à niveau et optimisations continues, supprimant efficacement les sous-harmoniques spécifiques et minimisant l'impact sur la capacité de compensation. Geyue Electric garantit que notre sélection scientifique de paramètres et notre adaptation raisonnable de capacité peuvent aider les gestionnaires de systèmes électriques à obtenir une protection fiable des condensateurs sans sacrifier l'effet de compensation. Si vous ne savez pas comment sélectionner correctement la taille du réacteur de désaccord pour assurer la protection des condensateurs sans compromettre la capacité de compensation, veuillez envoyer vos demandes àinfo@gyele.com.cn. Geyue Electric est disposé à collaborer avec vous pour résoudre les problèmes d'harmoniques et améliorer la qualité de fonctionnement de votre système électrique.
