Condensateur cylindrique de compensation à phase divisée

Dans les systèmes de distribution d’énergie basse tension, la compensation de la puissance réactive est une étape cruciale pour améliorer l’efficacité du réseau et réduire les pertes en ligne. En tant que composant central du circuit de compensation, les performances des condensateurs cylindriques de compensation à phase divisée affectent directement la stabilité du système et la sécurité de l'équipement. Parmi eux, les interférences électromagnétiques interphases constituent un problème clé qui doit être abordé lors de la conception et du fonctionnement des condensateurs. Lorsque les condensateurs multiphasés sont disposés de manière dense dans un espace confiné, les champs électromagnétiques entre phases adjacentes se coupleront les uns aux autres, ce qui peut provoquer une surchauffe locale, une amplification harmonique et même une défaillance des composants. Par conséquent, une excellente conception de la structure des condensateurs cylindriques à compensation de phase divisée constitue la base pour obtenir un blindage électromagnétique interphase efficace et garantir le fonctionnement fiable à long terme des condensateurs.

La première ligne de défense du blindage du condensateur cylindrique à compensation de phase divisée réside dans la sélection et le traitement du matériau de sa coque extérieure. Geyue Electric utilise de l'aluminium de haute pureté comme matériau de coque extérieure pour les condensateurs cylindriques de compensation de phase divisée. La surface de la coque en aluminium subit un processus d'oxydation spécial pour former une couche isolante dense, qui permet non seulement d'obtenir un bon effet de blindage électromagnétique, mais assure également une isolation électrique entre la coque et les composants internes. Sur la face intérieure de la coque en aluminium, notre équipe de développement de produits ajoute une couche de blindage magnétique en alliage amorphe. Ce matériau présente une perméabilité magnétique élevée et des caractéristiques de faible hystérésis, qui peuvent absorber et dissiper efficacement les flux magnétiques parasites entre les phases, empêchant les champs magnétiques de pénétrer dans la coque et provoquant des interférences avec l'extérieur ou d'autres phases. La structure de blindage à double couche répond simultanément aux exigences de protection contre les champs électriques et magnétiques, créant un environnement électromagnétique relativement pur à l'intérieur des condensateurs.

Dans la conception des noyaux des condensateurs cylindriques de compensation de phase divisée, la suppression des interférences électromagnétiques inter-phases est principalement réalisée grâce à l'isolation physique et à l'optimisation du milieu. Geyue Electric encapsule indépendamment chaque noyau de condensateur de phase dans une chambre séparée à l'intérieur d'une coque en aluminium. Les chambres sont séparées par des cloisons métalliques épaissies et les cloisons elles-mêmes sont mises à la terre, formant un effet cage de Faraday, qui bloque le couplage direct des champs électromagnétiques interphases. Notre société utilise des films de polypropylène métallisés entièrement secs comme matériau diélectrique pour le bobinage de la bobine. En effet, ces films ont un facteur de perte extrêmement faible et d'excellentes propriétés d'auto-guérison. De plus, nos ingénieurs ont ajouté une couche isolante imprégnée de particules nano-céramiques entre les couches, ce qui améliore encore la rigidité diélectrique et la capacité de dissipation thermique des films de polypropylène métallisés, et réduit la diaphonie inter-phase provoquée par la polarisation diélectrique.

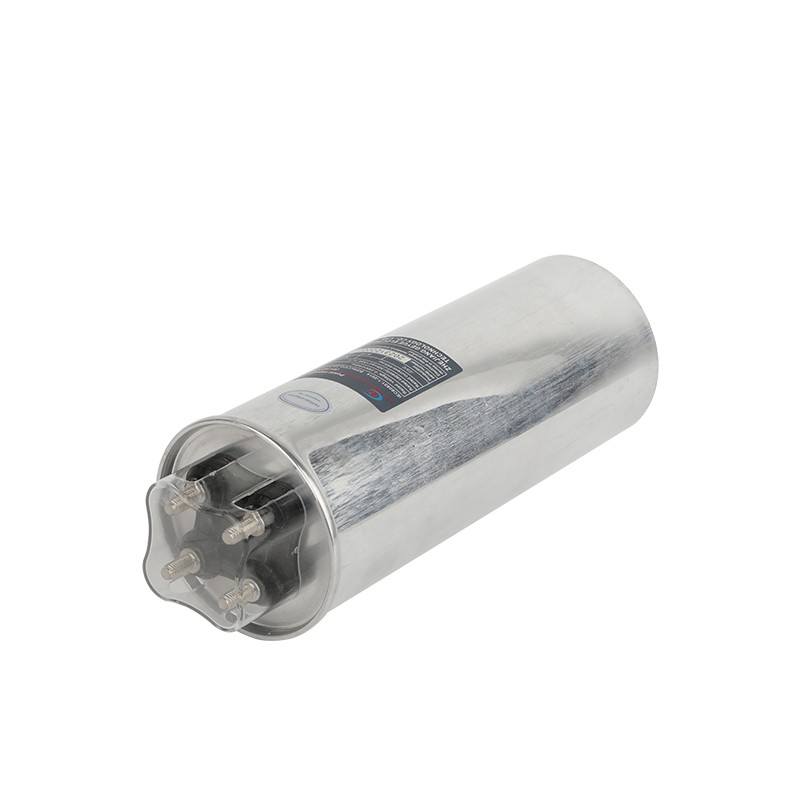

La disposition des bornes et le schéma de câblage des conducteurs internes des condensateurs cylindriques de compensation de phase divisée ont un impact significatif sur les interférences électromagnétiques inter-phases. Geyue Electric a disposé les bornes de connexion triphasées selon un motif triangulaire équilatéral au sommet du boîtier cylindrique, augmentant la distance électrique entre phases et installant des manchons isolants en céramique à la racine des bornes. Nous avons adopté une structure de bande de cuivre plate comme structure de pièce de connexion interne, puis avons plaqué de l'argent sur la surface de la pièce de connexion pour réduire la résistance de contact. Tous les points de connexion sont fixés avec des clips isolants pour éviter l'effet d'inductance mutuelle provoqué par un câblage parallèle. Dans les condensateurs cylindriques de compensation de phase divisée de Geyue Electric, nous avons conçu des chemins de courant indépendants pour chaque phase, les connectant aux bornes via la distance la plus courte, minimisant ainsi la surface du circuit et réduisant le rayonnement électromagnétique.

Le processus d’assemblage global est la garantie ultime de l’effet de blindage. Dans le processus d'assemblage des condensateurs cylindriques de compensation de phase divisée, Geyue Electric adopte un processus avancé d'imprégnation sous vide, utilisant de la cire microcristalline haute performance comme agent d'imprégnation. Dans un environnement sous vide, la cire microcristalline pénètre entièrement et remplit chaque petit espace dans la coque du condensateur, éliminant ainsi complètement l'air et l'humidité internes et éliminant les risques potentiels de décharge locale du condensateur. La cire microcristalline possède d'excellentes propriétés d'isolation électrique et des caractéristiques physiques stables. Son remplissage uniforme renforce non seulement la résistance de l'isolation interne, mais forme également une couche de blindage électromagnétique interne efficace, capable d'absorber et d'amortir les interférences alternées à haute fréquence. Dans le même temps, la bonne conductivité thermique de la cire microcristalline aide à conduire uniformément la chaleur générée pendant le fonctionnement, évitant ainsi la formation de points chauds locaux et améliorant encore la stabilité du fonctionnement du condensateur. Les plaques d'extrémité de la coque du condensateur sont scellées de manière permanente par soudage laser pour assurer la continuité et l'intégrité de la structure de blindage et pour éviter l'influence de l'environnement extérieur. De plus, notre société conçoit une borne de mise à la terre dédiée pour chaque condensateur et utilise des plaques à ressort conductrices internes pour mettre à la terre de manière fiable la coque métallique et la couche de blindage, fournissant ainsi un chemin de décharge à faible impédance pour les signaux d'interférence alternatifs introduits entre les phases et depuis l'extérieur, évitant ainsi efficacement l'accumulation de charges et assurant la sécurité de l'équipement et du système.

En tant que fabricant professionnel dans le domaine de la compensation de puissance réactive basse tension en Chine, Geyue Electric est profondément engagé dans cette industrie depuis plus de quinze ans, possédant notre propre usine et un système complet de R&D et de test. Par conséquent, nous comprenons parfaitement les exigences strictes des utilisateurs expérimentés en matière de stabilité et de fiabilité des condensateurs cylindriques de compensation de phase divisée. Geyue Electric considère toujours la compatibilité électromagnétique et la fiabilité opérationnelle à long terme comme les indicateurs fondamentaux dans la conception des condensateurs. Basés sur le concept de conception global qui traverse les matériaux, la structure et le processus, nos condensateurs cylindriques à compensation de phase divisée série BSMJ(Y) sont une incarnation concentrée de cette idée technique. Cette série de produits, avec son processus unique d'imprégnation sous vide de cire microcristalline et sa conception de structure entièrement blindée, permet non seulement d'obtenir un excellent effet de suppression des interférences électromagnétiques inter-phases, mais également de bonnes performances en matière de tolérance aux surtensions, de contrôle de l'augmentation de la température et de durée de vie opérationnelle à long terme. Nos condensateurs cylindriques à compensation de phase divisée série BSMJ(Y) ont été largement utilisés dans les systèmes de distribution d'énergie de diverses installations industrielles, bâtiments commerciaux et installations publiques, aidant de nombreux clients à obtenir une compensation de puissance réactive efficace, propre et stable. À l'avenir, Geyue Electric continuera de s'appuyer sur des processus de fabrication solides et des innovations de conception de pointe pour fournir un support produit fiable pour l'amélioration de l'efficacité énergétique et un fonctionnement de haute qualité du système électrique.
