Quelles conceptions spéciales le système de circuit magnétique du contacteur de la série CJ19 doit-il faire face à la force électromagnétique et aux contraintes thermiques plus importantes générées par des commutations fréquentes ?

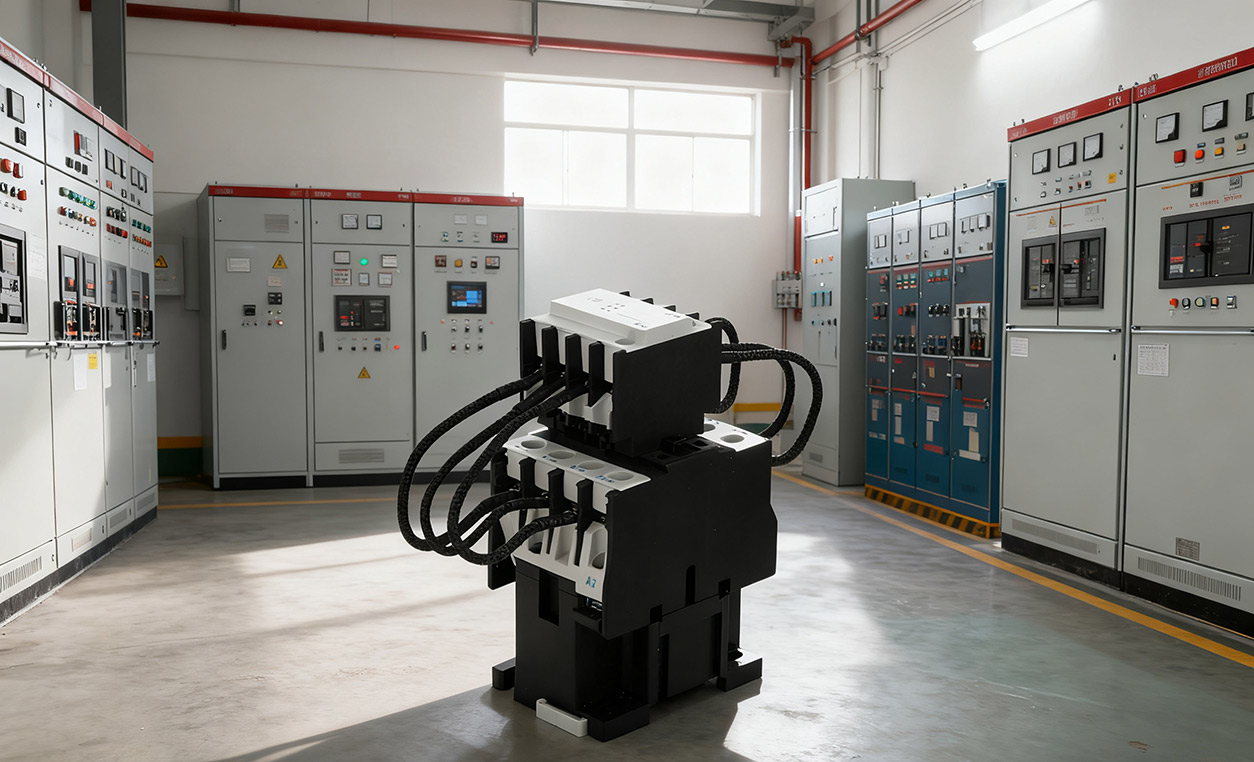

Dans le domaine des équipements de compensation de puissance réactive basse tension, le choix des contacteurs détermine directement la stabilité et la durée de vie de l'ensemble du système. Geyue Electric, en tant que fabricant professionnel spécialisé dans ce domaine, comprend parfaitement les conditions de fonctionnement strictes de la commutation des condensateurs : des opérations fréquentes plusieurs fois par seconde, accompagnées de surintensités dépassant de loin celles des charges ordinaires et des contraintes thermiques. Aujourd'hui, nous analyserons pour vous la conception unique et ingénieuse du système de circuit magnétique des contacteurs de la série CJ19, spécialement conçus pour la commutation de condensateurs, par rapport aux contacteurs ordinaires.

Perméabilité magnétique améliorée : construire un cadre électromagnétique solide

Le circuit magnétique est le cœur du contacteur, déterminant l’efficacité et la stabilité de la génération de force électromagnétique. Le circuit magnétique des contacteurs CA ordinaires est principalement conçu pour les charges résistives ou inductives générales, et son noyau utilise simplement des tôles d'acier au silicium électriques conventionnelles. La densité de flux magnétique et la résistance mécanique ne sont nécessaires que pour répondre aux besoins généraux de commutation. Cependant, les contacteurs de la série CJ19 doivent faire face à des conditions de travail complètement différentes, à savoir des impacts fréquents accompagnés de surintensités multiples élevées. Par conséquent, le principe principal de la conception du circuit magnétique pour les contacteurs de la série CJ19 est de « renforcer la perméabilité magnétique ».

Les noyaux des contacteurs de la série Geyue CJ19 sont constitués de tôles d'acier au silicium laminées à froid de haute qualité avec une qualité supérieure et des pertes inférieures à celles des contacteurs CA ordinaires. Ce matériau possède non seulement une perméabilité magnétique élevée, lui permettant d'établir et de libérer rapidement une forte attraction électromagnétique pour garantir une fermeture fiable et une déconnexion rapide des contacts, mais il possède également une résistance mécanique plus élevée et une résistance aux chocs plus élevée. L'énorme force électromagnétique générée à chaque fois qu'un condensateur est allumé ou éteint est transmise uniformément grâce à la conception optimisée de la culasse magnétique et des colonnes du noyau, empêchant efficacement le noyau de se déformer ou de générer du bruit en raison d'impacts fréquents, garantissant ainsi la précision géométrique et la stabilité des performances du système de circuit magnétique lors d'opérations fréquentes et à long terme.

Dissipation thermique optimisée : insufflez le gène « calme » dans les opérations fréquentes

Les commutations fréquentes des contacteurs des batteries de condensateurs provoquent non seulement des contraintes mécaniques, mais entraînent également des pertes d'énergie continues, qui seront finalement converties en énergie thermique. Parmi elles, la perte de cuivre de la bobine du contacteur et la perte par courants de Foucault du noyau de fer du contacteur sont les principales sources de chaleur. La conception de dissipation thermique des contacteurs ordinaires est généralement basée sur les conditions d'alimentation continue et de fonctionnement intermittent, tandis que les contacteurs de la série CJ19 doivent faire face au défi thermique posé par un système de compensation de puissance réactive fonctionnant dans un « mode de fonctionnement presque continu ».

Pour éliminer la chaleur générée par une perte de puissance continue, Geyue Electric a doté les contacteurs de la série CJ19 d'une conception dans laquelle le circuit magnétique et la bobine peuvent travailler ensemble pour dissiper la chaleur. Premièrement, le cadre de bobine et le processus d'enroulement des contacteurs de la série CJ19 produits par Geyue Electric accordent une attention particulière au chemin de conduction thermique. Les bobines de nos produits de la série CJ19 utilisent des fils en émail avec un niveau de résistance thermique plus élevé que ceux du marché (comme la qualité H) et laissent une meilleure voie aérienne de dissipation thermique sur la structure de la bobine. Deuxièmement, le processus de feuille laminée du noyau de fer de nos contacteurs de la série CJ19 est plus compact et uniforme, minimisant ainsi les pertes par courants de Foucault. Plus important encore, l'ensemble du système électromagnétique de nos contacteurs CJ19 a fait l'objet d'une optimisation de simulation thermique, garantissant que la chaleur générée par le noyau de fer et la bobine peut être rapidement dissipée dans l'air à travers la base du contacteur au lieu de s'accumuler à l'intérieur. Notre équipe créative a complètement absorbé et intégré le concept de conception de « dissipation thermique active », contrôlant l'augmentation de la température des contacteurs de la série CJ19 au niveau le plus bas de l'histoire, retardant directement le vieillissement des matériaux isolants et prolongeant la durée de vie des bobines.

Réponse dynamique : garantir la cohérence des actions au niveau de la milliseconde

La commutation des condensateurs est soumise à des exigences de synchronisation extrêmement strictes. Les contacteurs de la série CJ19 ont une opération unique en deux étapes consistant à « connecter d'abord la résistance de limitation de courant, puis à court-circuiter les contacts principaux ». Cette opération doit être complétée par le système de circuit magnétique qui entraîne le mécanisme mécanique avec une précision de la milliseconde, ce qui impose des exigences extrêmement élevées aux caractéristiques de réponse dynamique du circuit magnétique.

La conception du circuit magnétique des contacteurs ordinaires peut se concentrer davantage sur les caractéristiques d'aspiration statique, tandis que la conception du circuit magnétique des contacteurs de la série CJ19 se concentre sur les courbes dynamiques pendant les processus d'attraction et de libération. En calculant avec précision les paramètres du ressort de contre-force et de l'entrefer du circuit magnétique, Geyue Electric optimise la conception de l'anneau de court-circuit pour réduire le bruit et les vibrations du courant alternatif. En conséquence, les contacteurs de la série CJ19 produits par notre société fonctionnent rapidement, précisément et en douceur lors de chaque fermeture et chaque coupure lors de commutations fréquentes. Ces performances dynamiques hautement constantes empêchent le broutage des contacts du contacteur, réduisent l'érosion de l'arc, garantissent l'exécution précise de la procédure de commutation en deux étapes et évitent directement l'échec de la suppression de courant ou les dommages à l'équipement causés par des erreurs de fonctionnement.

Le savoir-faire de Geyue Electric : préserver la qualité de l’énergie avec des solutions professionnelles

En tant que fabricant professionnel d'équipements de compensation de puissance réactive basse tension en Chine, Geyue Electric comprend parfaitement l'importance de composants fiables pour la valeur du système.Les contacteurs série CJ19de Geyue Electric sont développés sous la direction des concepts de base du circuit magnétique et de la conception globale. Ils ont subi des tests de durée de vie rigoureux et une vérification de l'impact des surintensités, garantissant une durée de vie électrique et une stabilité exceptionnelles, même dans des environnements industriels réels avec des harmoniques complexes et des commutations fréquentes. Si votre projet d'ingénierie n'a pas encore trouvé de fournisseur de système de compensation de puissance réactive basse tension approprié, pourquoi ne pas envoyer vos besoins à notre adresse e-mail.info@gyele.com.cn. Notre équipe de professionnels vous aidera à trouver la meilleure solution de compensation de puissance réactive pour améliorer la qualité de l’électricité.
