Taux de réactance 7% ou 14% ? Comment sélectionner les réacteurs en série pour éviter efficacement les risques harmoniques ?

Dans les systèmes de distribution d’énergie basse tension, la compensation de la puissance réactive et la gestion des harmoniques deviennent de plus en plus les priorités absolues pour garantir la qualité de l’énergie. Lorsqu'il y a des charges non linéaires telles que des convertisseurs de fréquence et des redresseurs dans le réseau électrique, les harmoniques de rang élevé générées par ces charges non seulement polluent le réseau électrique, mais menacent également directement le fonctionnement sûr des condensateurs du facteur de puissance et de l'ensemble du système de compensation de puissance réactive basse tension. En tant que fabricant leader dans le domaine de la compensation de puissance réactive basse tension en Chine, Geyue Electric comprend clairement que le choix du taux de réactance correct du réacteur en série est la principale décision technique pour construire un système de compensation de filtrage fiable.

Taux de réactance : la « fréquence de réglage » pour le contrôle des harmoniques

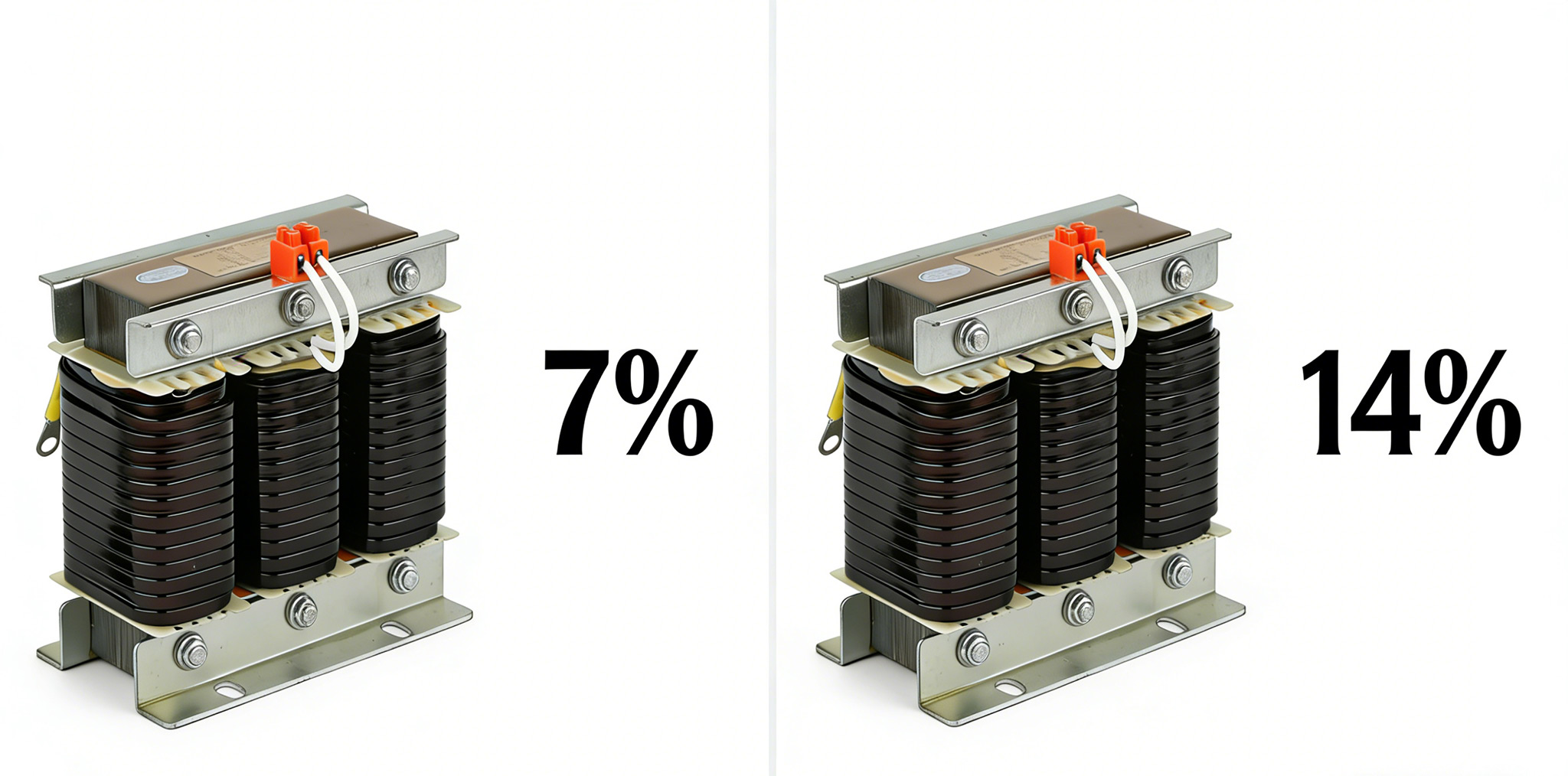

Le taux de réactance des réacteurs en série n'est pas un paramètre défini au hasard. Il détermine quelle harmonique le circuit LC composé duréacteur en sérieetcondensateursprésente une faible impédance. Ce circuit est comme une cavité de résonateur acoustique, qui a un effet « d'absorption » sur les courants harmoniques de fréquences spécifiques. Un circuit avec un taux de réactance de 7 % ajuste et atténue principalement la 7ème harmonique (350 Hz) la plus élevée du réseau électrique ; tandis qu'un circuit avec un taux de réactance de 14 % ajuste et atténue principalement la 5ème harmonique (250 Hz). Le choix du taux de réactance (7% ou 14%) pour les réacteurs série dépend en premier lieu du diagnostic précis du spectre harmonique du site. Une sélection incorrecte non seulement ne parvient pas à supprimer les harmoniques, mais peut également provoquer une amplification de résonance d'harmoniques spécifiques, entraînant des conséquences désastreuses. Geyue Electric recommande toujours qu'avant de concevoir un système de compensation de puissance réactive basse tension, un instrument professionnel soit utilisé pour mesurer la qualité de l'énergie, ou que la fonction d'analyse harmonique intégrée au contrôleur de facteur de puissance soit utilisée pour obtenir des données clés, fournissant une base pratique pour sélectionner scientifiquement un taux de réactance raisonnable pour les réacteurs en série.

La divergence entre7%et14%dans les scénarios d'application typiques

Dans les applications pratiques, le choix du taux de réactance pour les réacteurs en série est étroitement lié aux caractéristiques de charge. Dans les scénarios de l'industrie lourde et de l'industrie de transformation dominés par des équipements tels que des convertisseurs de fréquence et des fours moyenne fréquence, le spectre harmonique est généralement dominé par la 5ème harmonique. Dans de tels cas, un réacteur en série avec un taux d'impédance de 14 % doit être sélectionné pour absorber efficacement ce courant harmonique et protéger le condensateur contre les dommages causés par les surintensités. Dans les centres de données, les bâtiments commerciaux et les environnements industriels dominés par des équipements de rectification, la septième composante harmonique est souvent plus importante. Dans de tels cas, un schéma avec un taux de réactance de 7 % serait plus adapté. Un système avancé de compensation de puissance réactive peut configurer plusieurs branches de filtre accordées avec différents taux de réactance pour couvrir les principaux spectres harmoniques. Le noyaucontrôleur de facteur de puissancedans le système, grâce à la mise en œuvre de stratégies flexibles de commutation de condensateurs, effectue une gestion intelligente et coordonnée de toutes les branches. Cette conception architecturale est spécialement conçue pour gérer des environnements harmoniques complexes et, à terme, permettre une gestion raffinée de la qualité de l'énergie.

Série CKSG de Geyue Electric : chaque point de pourcentage d'un gène fiable

La précision du taux de réactance du réacteur en série suffit simplement à être spécifiée dans les dessins de conception. La stabilité et la fiabilité à long terme du réacteur série doivent être garanties par le procédé de fabrication exceptionnel du fabricant. Geyue Electric a lancé leSérie CKSG de réacteurs série basse tension, spécialement conçu pour répondre à cette exigence exigeante. Qu'il s'agisse d'un modèle à taux de réactance de 7 % ou de 14 %, notre société utilise toujours des tôles d'acier au silicium orientées laminées à froid importées de haute qualité comme matériau de noyau, et grâce à un processus unique de moulage et de durcissement de résine époxy, l'entrefer du noyau ne se déplace jamais sous les vibrations et les changements de température, préservant ainsi la stabilité à vie de la valeur d'inductance. Les bobines de nos réacteurs de série utilisent des enroulements en cuivre sans oxygène de haute pureté, combinés à un système d'isolation de classe H et à un processus d'imprégnation sous vide, de sorte que les réacteurs de série peuvent maintenir une élévation de température et un bruit de fonctionnement extrêmement faibles, même dans des conditions de température élevée et de charge lourde. Cette recherche inébranlable de précision est notre engagement éternel envers chaque utilisateur : chaque point de pourcentage du taux de réactance de nos réacteurs en série est véritablement précis, servant de base matérielle solide pour l'effet de filtrage de chaque branche de filtre réglée dans le système de compensation de puissance réactive.

Geyue Electric s'engage à fournir aux utilisateurs une chaîne de valeur complète couvrant le diagnostic professionnel, la sélection précise, la fourniture de composants de haute qualité et le contrôle intelligent du point de vue du système. Notre équipe technique peut analyser les caractéristiques de charge de votre réseau électrique et vous recommander le schéma de configuration optimal de taux de réactance de 7 % ou 14 %, ou même concevoir pour vous une armoire de compensation de filtre hybride plus complexe. Choisir le bon taux de réactance est le point de départ scientifique pour éviter les risques harmoniques ; Choisir Geyue Electric, c'est donner une vie fiable à l'ensemble du système de gouvernance de la qualité de l'énergie. Veuillez envoyer votre demande concernant la compensation de puissance réactive basse tension àinfo@gyele.com.cn. Protégeons conjointement la pureté et l'efficacité de votre réseau électrique grâce à la solide protection de nos réacteurs de la série CKSG et aux capacités professionnelles de conception de systèmes.
