Comment un commutateur composé de compensation en phase divisée fonctionne-t-il avec un générateur de variables statiques (SVG) dans un système de compensation hybride ?

Avec la complexité croissante des systèmes électriques industriels modernes, les seuls dispositifs de compensation de puissance réactive ne suffisent plus pour faire face aux défis en constante évolution en matière de qualité de l’énergie. Face à la coexistence d'impacts de charge dynamiques et de déséquilibres en régime permanent, les systèmes de compensation hybrides construits à partir de commutateurs composés de compensation à phase divisée et de générateurs de var statiques (SVG) deviennent la technologie dominante. En tant que fabricant professionnel profondément enraciné dans le domaine de la qualité de l’énergie, Geyue Electric fournira une analyse approfondie de la manière dont ces deux types d’équipements clés de ce système collaboratif hautement efficace remplissent leurs fonctions respectives et forment un complément parfait.

Commutateur composé de compensation en phase divisée : une pierre angulaire stable pour le soutien des fondations

La tâche principale d'un système de compensation hybride est d'établir une base de puissance réactive fiable et efficace, ce qui est précisément la mission principale du commutateur composé de compensation à phase divisée. Le commutateur composé de compensation de phase divisée est spécialement conçu pour résoudre les problèmes courants de déséquilibre de charge triphasée rencontrés dans des scénarios complexes tels que les complexes commerciaux, les centrales photovoltaïques et les lignes de production de fabrication intelligente. En interne, le commutateur composé de compensation de phase divisée utilise une connexion en étoile intégrée, lui permettant de détecter et de compenser avec précision de manière indépendante et en temps réel les charges de chacune des phases A, B et C du réseau électrique. En commutant indépendamment les condensateurs du facteur de puissance sur chaque phase, le commutateur composé de compensation de phase divisée peut éliminer efficacement le déficit fondamental de puissance réactive provoqué par le fonctionnement intermittent d'équipements monophasés de haute puissance (tels que des machines à souder et des ascenseurs) ou une sortie inégale de sources d'énergie photovoltaïques distribuées, améliorant ainsi le déséquilibre triphasé à sa source et fournissant une base de puissance réactive capacitive stable et économique pour l'ensemble du système électrique.

Générateur de variables statiques : un tentacule agile avec ajustement dynamique

Même après avoir établi une base de puissance réactive stable, le système de distribution d’énergie reste confronté à de nombreuses perturbations dynamiques évoluant rapidement. Ces fluctuations instantanées de puissance réactive, générées par des charges impulsives (telles que le démarrage de gros moteurs ou le fonctionnement d'un laminoir) et les courants harmoniques générés par les convertisseurs de fréquence et les redresseurs, changent extrêmement rapidement, avec des sauts numériques importants se produisant en quelques secondes, voire millisecondes. Ce changement rapide dépasse les capacités de suivi et de réponse des dispositifs de commutation mécaniques traditionnels (avec des temps de réponse de l'ordre de centaines de millisecondes). C’est là qu’un SVG (Static Var Generator) peut démontrer sa valeur technologique irremplaçable. Basé sur des dispositifs électroniques de puissance entièrement contrôlés, le SVG peut générer le courant de compensation nécessaire et l'injecter dans le réseau en cinq millisecondes grâce à la détection en temps réel des changements de courant de charge. Ses fonctions principales englobent trois aspects : la compensation instantanée de la puissance réactive qui fluctue rapidement, le filtrage efficace des courants harmoniques spécifiques et la suppression du scintillement de tension provoqué par des changements brusques de charge. Le SVG agit comme un expert très sensible en matière de régulation du système, traitant spécifiquement des problèmes dynamiques de qualité de l’énergie dans le système électrique.

Commutateur composé de compensation en phase divisée + SVG : une logique collaborative de division scientifique du travail

La collaboration entre le commutateur composé de compensation en phase divisée et le SVG repose largement sur une division scientifique du travail basée sur l'échelle de temps et l'efficacité économique. En termes de temps, le commutateur composé de compensation à phase divisée est chargé de gérer les exigences de compensation en régime permanent qui changent à l'échelle de la minute, tandis que le SVG est spécialisé dans les tâches de compensation dynamique au niveau inférieur à la seconde. En termes économiques, les batteries de condensateurs commutées par le commutateur composé de compensation à phase divisée offrent le coût par unité de puissance réactive le plus bas, ce qui les rend adaptées à la gestion de la grande majorité des besoins de compensation de base du système. Le SVG, avec ses caractéristiques d'ajustement rapides et flexibles, résout les problèmes dynamiques restants. Cette combinaison du commutateur composé de compensation de phase divisée et du SVG optimise le coût et les performances globaux du système. Dans le cadre d'une stratégie de contrôle avancée, le contrôleur de facteur de puissance intelligent peut attribuer des commandes de compensation capacitive à évolution lente aux branches de commutation composées de compensation à phase divisée sur la base de données surveillées en temps réel, tout en attribuant simultanément des besoins de compensation à évolution rapide aux branches SVG, formant ainsi un mécanisme de travail collaboratif hiérarchique.

Geyue Electric : une garantie de fabrication fiable et réalisable

Geyue Electric est bien conscient que les performances exceptionnelles du système de compensation de puissance hybride doivent reposer sur la fiabilité de chaque composant. LeCommutateur composé de compensation de phase divisée GYFK-250V, avec sa technologie de connexion en étoile et de commutateur de passage à zéro, gère efficacement la demande de puissance réactive de base du déséquilibre triphasé, posant ainsi les bases d'une compensation efficace, fiable et économique pour le système. Pendant ce temps, notregénérateur de variables statiques (SVG), avec ses processeurs DSP haute vitesse et sa technologie de convertisseur IGBT, répond dynamiquement aux effets harmoniques et de puissance réactive en quelques millisecondes, réalisant ainsi une gestion dynamique précise.

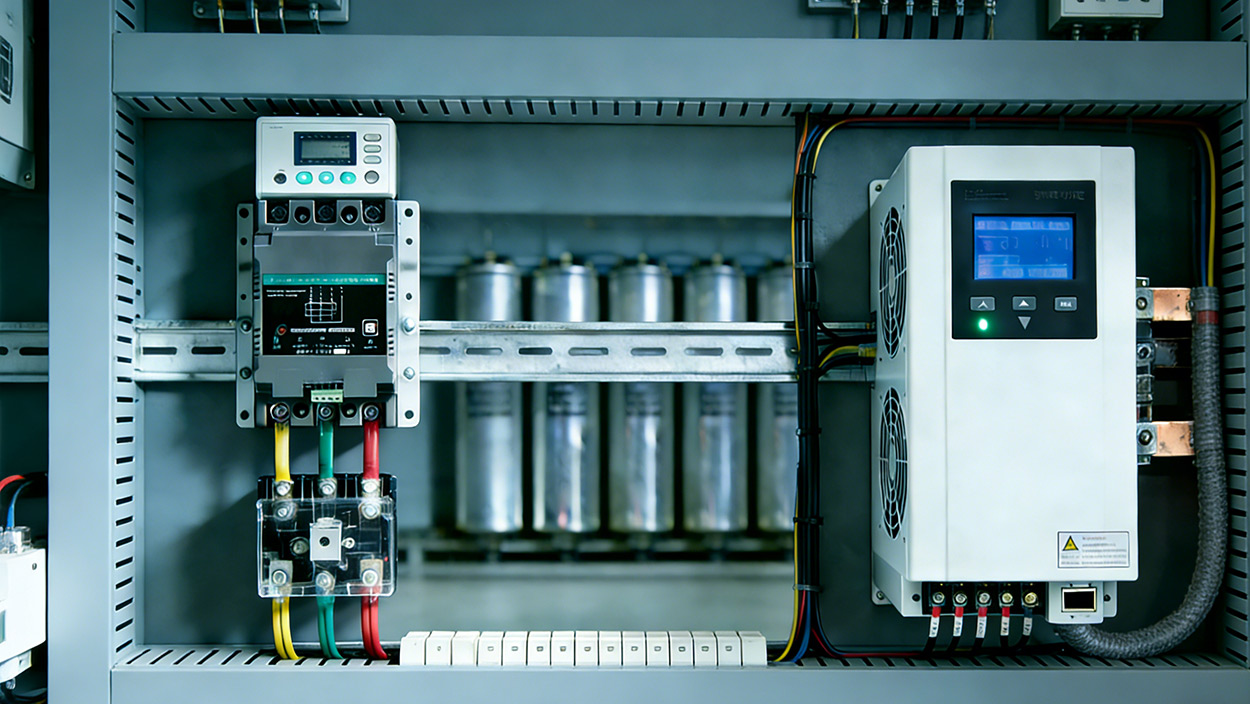

Le duo dynamique d'un commutateur composé de compensation de phase divisée de 250 V et d'un SVG est uniformément programmé par le système de contrôle intelligent Geyue, formant une architecture collaborative de « commutateur composé comme base, SVG pour le réglage fin ». Cette architecture exploite les avantages économiques de la compensation des condensateurs tout en intégrant la vitesse et la précision de la réponse SVG, offrant ainsi aux utilisateurs une assurance qualité complète de l'énergie, de l'état stable à l'état transitoire, et de la puissance réactive aux harmoniques. Veuillez envoyer un e-mailinfo@gyele.com.cnpour des conseils gratuits sur la compensation de puissance réactive basse tension. Geyue Electric possède une chaîne complète de capacités techniques allant des composants de base à l'intégration du système. Nous garantissons que chaque solution que nous proposons aura une fiabilité opérationnelle et une efficacité de gouvernance exceptionnelles.
