Réacteurs dans les armoires de compensation basse tension: équipement nécessaire ou coût supplémentaire?

Le cabinet de rémunération de votre usine brûle-t-il souvent lecondensateur? Ou la mesure a révélé que les harmoniques de la réseau électrique sont trop grandes, et même l'interrupteur peut être vu déclencher lorsque le condensateur est allumé et éteint. La raison des dommages au condensateur peut être l'absence d'un réacteur en série. Parce que dans un réseau électrique de 400 V, il y a deux inconvénients lorsque le condensateur est directement connecté au réseau électrique. La première est que le courant d'impact atteindra son apogée au moment de la mise sous tension, ce qui est facile à brûler le connecteur de l'interrupteur. La seconde est que le courant harmonique est trop grand, ce qui entraînera le chauffage au condensateur sérieusement ou même brûler. Équipé d'un réacteur avec des paramètres appropriés peut résoudre efficacement ces deux problèmes. Cet article expliquera si le réacteur est un équipement nécessaire en décrivant le principe de travail du réacteur, le rôle qu'il joue dans le cabinet de rémunération et l'effet de fonctionnement réel.

Principe de travail de basse tensionréacteur en série

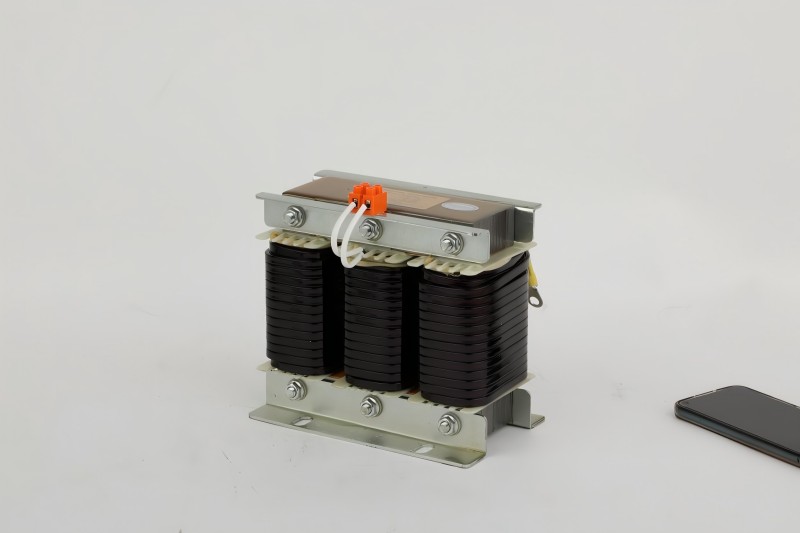

Le réacteur est composé d'un noyau de fer et d'une bobine, qui est connecté en série devant le condensateur de la rémunération. Lorsque le courant passe par la bobine, le noyau de fer générera un champ magnétique, qui peut résister au changement de courant. Pour le moment, le condensateur est sous tension, le courant augmentera soudainement et le champ magnétique générera une force inverse, limitant ainsi le courant d'impact à une plage sûre. Lorsque le courant errant à haute fréquence est généré dans le réseau électrique, la bobine générera une résistance plus forte, ce qui entraînera la conversion du courant en chaleur et consommée. Grâce à ces opérations, le condensateur est protégé de l'impact du courant excessif et des dommages causés par la surchauffe.

Le rôle du réacteur dans le cabinet de compensation

Comme mentionné dans le principe de travail ci-dessus, le réacteur peut supprimer l'énorme courant généré par lecondensateur de puissanceLorsqu'il est sous tension à 10 fois la valeur normale, protégeant les contacts de l'interrupteur de la fusion et du soudage. Cette fonction consiste à empêcher l'équipement de brûler lorsqu'il est allumé. Une autre fonction consiste à intercepter le bruit à haute fréquence. Ces deux fonctions du réacteur peuvent prolonger la durée de vie du condensateur. Les condensateurs de la rémunération sans réacteur peuvent être mis au rebut dans 2 ans. Après avoir été équipé du réacteur, l'armoire de rémunération peut être utilisée pendant plus de 8 ans, ce qui réduit considérablement le coût d'entretien. Ces deux fonctions ne peuvent pas être remplacées par d'autres composants. L'armoire à compensation sans réacteur sera inévitablement brûlée lorsqu'elle est activée ou les condensateurs seront endommagés par lots, ce qui reflète la nécessité du réacteur.

Comment choisir un réacteur en série approprié

Pour choisir un réacteur approprié, il y a deux aspects principaux: l'un consiste à choisir le taux de réactance approprié, et l'autre est de choisir la capacité de transport en courant appropriée.

Le taux de réactance fait référence à la résistance à la résistance du réacteur au courant à haute fréquence. S'il s'agit d'une machine dans une usine, comme une machine-outil, une machine à moulage par injection ou d'autres équipements, ou une production d'énergie photovoltaïque, choisissez unréacteuravec un taux de réactance de 7%, car il peut bloquer les harmoniques à haute fréquence à 250 Hz générées par ces équipements. S'il s'agit d'un grand écran LED dans un centre commercial, d'une alimentation centralisée d'ordinateur ou d'un appareil de pieu de charge, choisissez un réacteur avec un taux de réactance de 14%, car il peut bloquer les harmoniques à 150 Hz générées par ces équipements.

De plus, il est nécessaire de choisir une capacité de courant appropriée. Le courant autorisé à passer par le réacteur doit être supérieur à 1,35 fois le courant nominal du condensateur. Parce qu'en fonctionnement réel, les harmoniques du réseau électrique augmenteront le courant total et une marge suffisante doit être réservée pour éviter la surcharge et la brûlure de la bobine de réacteur.

En bref, choisissez 7% pour les machines d'usine et 14% pour les écrans LED. Le courant du réacteur est égal au courant de condensateur multiplié par 1,35. Après l'assemblage, touchez le boîtier du réacteur. S'il n'est pas chaud pendant plus de trois secondes, il est qualifié.

Effet de fonctionnement réel

Lorsque l'armoire de compensation de l'usine de pompe n'était pas équipée d'un réacteur, la température de fonctionnement du condensateur était jusqu'à 85 degrés Celsius, dépassant la norme nationale de 70 degrés Celsius. Près de 40% des condensateurs s'épuiseraient chaque année. Après avoir installé unRéacteur à 7%, la température du condensateur est tombée à environ 55 degrés Celsius, et la proportion d'harmoniques dans le réseau électrique est passée de 19% à 6%. La durée de vie du condensateur a été prolongée d'une moyenne de deux ans à plus de huit ans. Cette modification a fait fonctionner l'équipement plus stable et a permis d'économiser les coûts de maintenance.
