Le condensateur shunt auto-réparateur cylindrique peut-il devenir le choix idéal pour l’ère des réseaux intelligents ?

Caractéristiques techniques et principe de fonctionnement

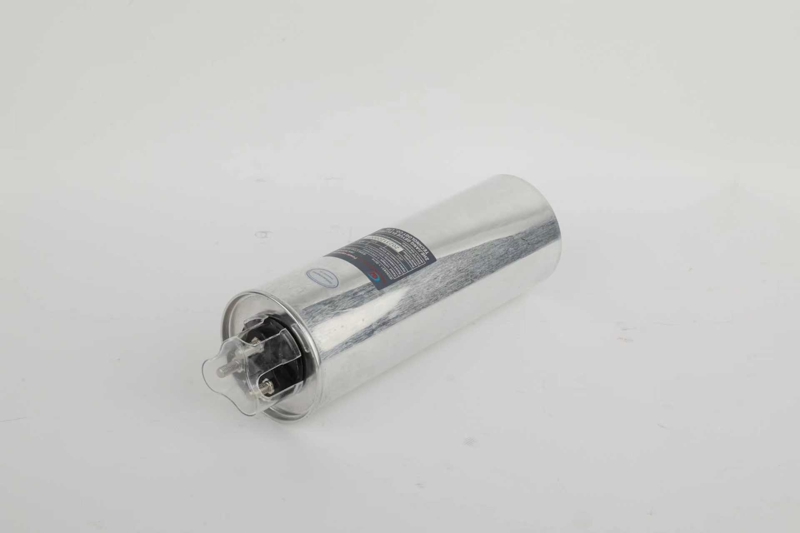

CeCondensateur shunt auto-cicatrisant pour cylindreutilise un matériau spécial en film de polypropylène métallisé comme composant central, avec une couche composite uniforme de zinc et d'aluminium déposée sur la surface du film. Par rapport aux condensateurs traditionnels de type boîte, la structure cylindrique présente un chemin de dissipation thermique plus raisonnable, conduisant rapidement la chaleur interne vers le boîtier extérieur pour la dissipation. Grâce à sa structure parfaitement symétrique, la répartition du champ électrique est plus uniforme, évitant ainsi une intensité de champ local trop élevée, prolongeant ainsi considérablement la durée de vie du produit.

Considérations de sélection et spécifications d’installation

Lors de la sélection de ce type deCondensateur shunt auto-cicatrisant pour cylindre, plusieurs paramètres techniques et conditions de fonctionnement réelles doivent être pris en compte de manière globale. Tout d’abord, une attention particulière doit être portée à l’adéquation de la tension nominale. Il est généralement recommandé de choisir un modèle avec une tension 10 à 20 % supérieure à la tension de fonctionnement la plus élevée du système, comme les produits 440 V ou 480 V, pour permettre une marge de sécurité suffisante. Lorsque plusieurs batteries de condensateurs sont utilisées en parallèle, une attention particulière doit être accordée à l'adaptation de capacité et aux caractéristiques d'impédance de chaque batterie afin d'éviter la circulation du courant. La méthode d'installation correcte est l'installation verticale, ce qui facilite la dissipation de la chaleur par convection de l'air et facilite l'observation et la maintenance quotidiennes.

Pour une sélection spécifique, la tension nominale doit être 1,1 fois la tension du système ; par exemple, un système 400 V doit utiliser un produit 440 V. Les calculs de capacité doivent prendre en compte les caractéristiques de charge, en les configurant généralement entre 20 et 40 % de la capacité du transformateur. Sélection du réacteur : sélectionnez un taux de réactance de 14 % pour les harmoniques graves de 5e et un taux de réactance de 7 % pour les harmoniques générales. Exigences environnementales : la hauteur d'installation ne doit pas dépasser 2 000 mètres au-dessus du niveau de la mer ; la température ambiante doit être de -25℃ à +55℃ ; humidité relative ≤85%. Lorsqu'elle est utilisée en parallèle, la différence de capacité entre les banques doit être contrôlée dans une plage de 5 % et la différence d'impédance dans une plage de 3 %. Le sens d'installation doit être vertical, avec une inclinaison ne dépassant pas 5 degrés.

Comment faire fonctionner et entretenir un condensateur

Pour les équipements à commutations fréquentes, vérifiez le jeu des bornes chaque semaine et serrez les boulons de connexion tous les trimestres. Si un renflement ou une fuite d'huile est constaté dans le condensateur, arrêtez immédiatement de l'utiliser et faites-le inspecter et manipuler par un professionnel. Les défauts courants incluent principalement des changements de capacité et des pertes accrues, qui peuvent être diagnostiqués à l'aide d'instruments de test spécialisés. Un test préventif est recommandé tous les six mois. Les équipements datant de plus de trois ans devraient faire l’objet d’une fréquence d’inspection accrue ; une inspection complète, comprenant des tests de résistance d'isolement et des mesures de capacité, est recommandée tous les trimestres. Avant d'effectuer tout entretien, débranchez toujours l'alimentation et déchargez complètement le circuit. Utilisez une tige de décharge avec une résistance pour décharger plusieurs fois afin de garantir la sécurité de fonctionnement. Établissez un enregistrement complet des opérations, détaillant le nombre d'opérations de commutation, la durée de fonctionnement, les situations anormales et d'autres données. Cela constitue une base pour une maintenance préventive, permettant de passer d’une réparation réactive à une réparation proactive.

Normes d'entretien spécifiques

Contrôle de routine une fois par semaine, avec le point de mesure de température sélectionné au 1/3 supérieur du caisson. Un indicateur de pression vert indique un fonctionnement normal, le jaune indique une prudence et le rouge nécessite un remplacement immédiat. Inspection du câblage : mensuellement pour les équipements à commutations fréquentes, trimestrielle pour les équipements généraux. Les tests préventifs comprennent : le test de résistance d'isolement (≥1 000 MΩ), la mesure de capacité (déviation ≤ ± 5 %) et le test d'angle de perte (≤ 0,002). Pour les équipements plus anciens, ajoutez des éléments d’inspection, notamment l’imagerie thermique infrarouge et la détection ultrasonique des décharges partielles. Exigences de décharge : Déchargez pendant au moins 5 minutes, avec une tension résiduelle ≤50 V. L'enregistrement des opérations doit enregistrer : le nombre d'opérations de commutation, la température de fonctionnement, les alarmes anormales et d'autres données. Ces mesures peuvent contrôler le taux de défaillance en dessous de 0,5 %.

Tendances du développement technologique et orientations de l’innovation

Actuellement,Condensateur shunt auto-cicatrisant pour cylindreévoluent vers l’intelligence et le respect de l’environnement. Les produits de nouvelle génération sont généralement équipés de modules de surveillance d'état, utilisant des capteurs de haute précision pour collecter la température de fonctionnement, le courant, la tension et d'autres paramètres en temps réel, et permettant la transmission de données à distance grâce à la technologie de communication sans fil. Les nouveaux matériaux utilisent un film en polypropylène résistant aux hautes températures, avec une température de fonctionnement à long terme de 105 ℃ et une résistance à court terme jusqu'à 125 ℃. Les commutateurs statiques ont un temps de réponse <1 ms et une durée de vie allant jusqu'à 10 millions de cycles. Les normes d'efficacité énergétique exigent un angle de perte ≤0,0005, quatre fois supérieur aux normes actuelles. Une nouvelle génération de produits intégrant des capacités informatiques de pointe devrait émerger en 2025, permettant ainsi une véritable alerte précoce intelligente.

Données spécifiques du marché

La taille du marché mondial a atteint 5 milliards de dollars en 2023, avec un taux de croissance annuel de 5,2 %. Le taux de croissance annuel de la demande pour les projets de transformation des réseaux intelligents dépasse 15 %. Il est prévu que d’ici 2025, la part de marché des entreprises nationales passera de 35 % à 50 %.
