Comment sélectionner scientifiquement un contacteur CA ou un interrupteur composé pour correspondre à un contrôleur de compensation automatique de puissance réactive intelligent ?

Introduction

Dans les dispositifs de compensation de puissance réactive basse tension, les commandes de commutation des contrôleurs intelligents doivent être mises en œuvre via des actionneurs.Contacteurs CAet les interrupteurs combinés sont actuellement les solutions techniques les plus adaptées. Cet article analyse systématiquement les principes de fonctionnement, les différences de performances et l’applicabilité projet de ces deux solutions.

Différences essentielles dans les principes de fonctionnement

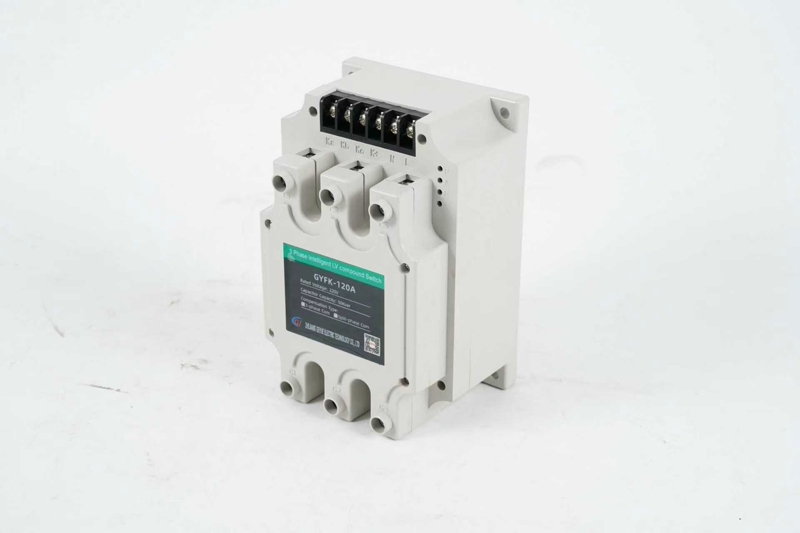

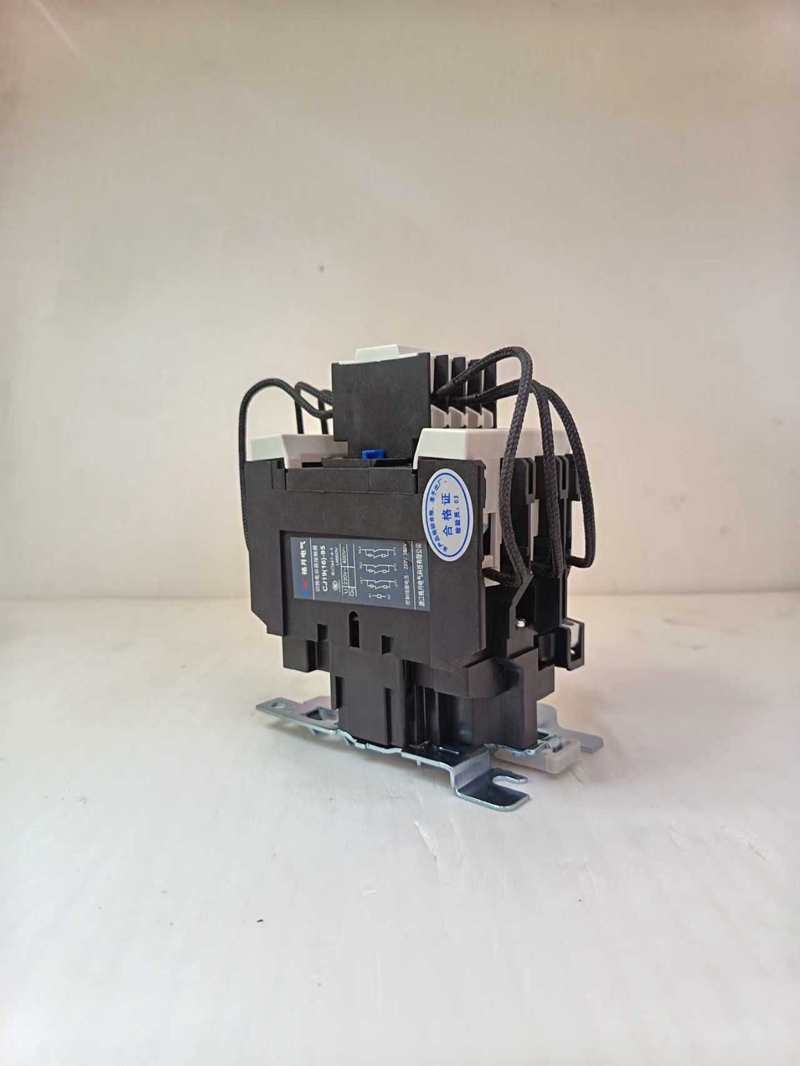

Les contacteurs CA utilisent une structure mécanique électromagnétique, utilisant la force magnétique générée par l'alimentation de la bobine pour actionner les contacts, connectant et déconnectant ainsi le circuit. Cette opération s'accompagne d'un bruit mécanique et d'un arc électrique perceptibles.Commutateur composéutiliser une conception hybride « thyristor + contacteur ». Les thyristors conduisent d'abord lorsque la tension passe par zéro, puis les contacteurs complètent la connexion du circuit principal et enfin les thyristors sont désactivés. Ce mécanisme de commande permet une véritable commutation sans appel.

Comparaison complète des performances techniques

Les caractéristiques de commutation des contacteurs indiquent que le fonctionnement du contacteur génère un courant d'appel de fermeture de 20 à 40 fois le courant nominal. Bien que cela puisse être supprimé grâce à des réacteurs limiteurs de courant, cela peut toujours avoir un impact sur le réseau électrique et les condensateurs.Commutateur composéréaliser une commutation au passage par zéro, limitant le courant d'appel à moins de deux fois le courant nominal, prolongeant ainsi considérablement la durée de vie de l'équipement. En termes de vitesse de réponse, les contacteurs nécessitent 10 à 20 ms pour terminer l'actionnement, tandis que le thyristor d'un interrupteur de commutation sans appel répond en 1 à 2 ms, ce qui le rend particulièrement adapté aux applications avec des charges fluctuant rapidement.

Analyse économique

Contacteurs CAoffrent un avantage de prix significatif, avec des coûts d'achat représentant seulement un tiers à la moitié de ceux des commutateurs sans appel. Cependant, des changements fréquents augmentent considérablement les coûts de maintenance. Bien que l'investissement initial pour les commutateurs sans appel puisse être plus élevé, leur durée de vie électrique de plus de 100 000 cycles et leur fonctionnement quasiment sans entretien offrent des avantages économiques supérieurs tout au long de leur durée de vie. Par conséquent, dans les scénarios comportant plus de 50 opérations de commutation quotidiennes, les commutateurs sans appel constituent le choix le plus économique.

Analyse de scénarios d'application typiques

Pour les applications avec des charges d'impact telles que la métallurgie et le soudage, une solution de commutation de courant sans appel est recommandée. Sa réponse rapide suit efficacement les changements de puissance réactive et évite les fluctuations de tension du système. Pour les bâtiments commerciaux et les zones résidentielles avec moins de 20 cycles de commutation par jour, les contacteurs de commutation à condensateur hautes performances constituent l'option la plus rentable. Dans les environnements présentant des harmoniques sévères (THvD > 8%), un dispositif de compensation anti-harmoniques avec un taux de réactance de 7%, associé à un contacteur dédié, doit être privilégié.

Points clés de l’installation et de la mise en service

Lors de l'installation des contacteurs, veillez à garantir un espace de dissipation thermique adéquat. Il est recommandé que les composants adjacents soient espacés d'au moins 20 mm. Pour les commutateurs de courant d'appel, portez une attention particulière aux conditions de dissipation thermique. Si la température ambiante dépasse 40°C, un déclassement est nécessaire. Les réglages des paramètres du contrôleur doivent correspondre à l'actionneur : lors de l'utilisation de contacteurs, définissez un délai de commutation de 1 à 2 secondes, tandis que pour les commutateurs de courant d'appel, un réglage de 0,5 à 1 seconde est acceptable. Tout le câblage électrique doit être sécurisé et fiable pour éviter les dommages dus à la surchauffe causés par une résistance de contact excessive.

Entretien et réparation

Les contacteurs doivent être inspectés tous les six mois pour vérifier l’usure des contacts. Remplacez les contacts lorsque l'épaisseur de la pointe d'argent est inférieure à 1/3 de son épaisseur d'origine. Pour les interrupteurs de courant d'appel, surveillez la dissipation thermique et nettoyez régulièrement la poussière accumulée pour garantir le bon fonctionnement du ventilateur. Quelle que soit la solution, il est recommandé de vérifier mensuellement les changements de capacité des condensateurs et de remplacer les condensateurs si la perte de capacité dépasse 5 %.

Comment choisir la bonne combinaison

La décision de sélection doit tenir compte de manière exhaustive des facteurs suivants : fréquence de charge, budget d'investissement, capacités de maintenance et exigences en matière de qualité de l'énergie. D'une manière générale, si le budget est suffisant et que l'application est exigeante, un commutateur de courant sans appel doit être sélectionné. Si le budget est limité et que la demande est peu fréquente, un contacteur dédié doit être sélectionné. Pour les applications critiques, une solution hybride peut être conçue, utilisant des contacteurs pour les charges de base et des commutateurs de courant sans appel pour les charges fluctuantes, obtenant ainsi l'équilibre optimal entre économie et fiabilité.

Conclusion

Contacteurs CAet les commutateurs sans appel ont chacun leurs propres applications, et il n'y a pas de supériorité ou d'infériorité absolue. Le bon choix nécessite une évaluation complète basée sur les conditions d'exploitation réelles, prenant en compte l'investissement initial et les coûts d'exploitation et de maintenance. Avec les progrès continus de la technologie, nous pensons que des solutions plus innovantes émergeront à l'avenir pour répondre aux besoins personnalisés des différents utilisateurs.
