Utilisez-vous toujours des contacteurs CA et des SSR pour la commutation de condensateurs ? Voici pourquoi les ingénieurs se tournent vers des commutateurs composés

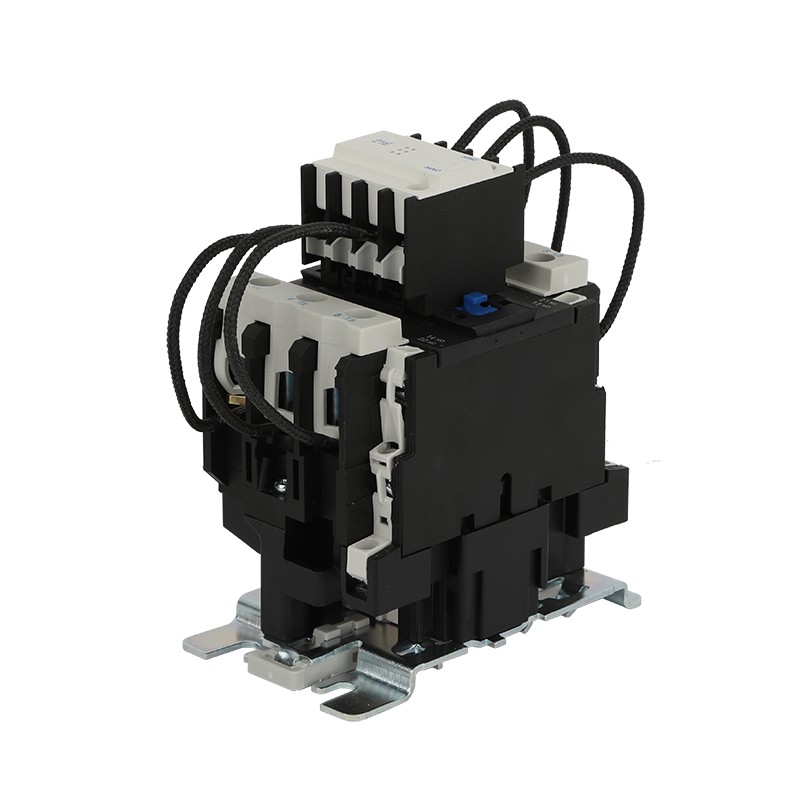

Si vous avez déjà vu undispositif de commutation de condensateurexploser – et je veux dire littéralement exploser – vous savez exactement de quoi je parle. Le bruit fort. L'odeur du plastique brûlé. Le regard colérique de votre patron lorsqu’il se rend compte que c’est le troisième contacteur ce mois-ci.

Voilà le truc. Changer des condensateurs n’est pas comme changer une ampoule. Les condensateurs ne fonctionnent pas bien avec les commutateurs conventionnels. Lorsque vous fermez un contacteur sur un condensateur déchargé, le courant d'appel peut atteindre 100 fois le courant normal. Ce n'est pas un clic. C'est une petite explosion qui se produit à l'intérieur de votre panneau. Et si vous utilisez des relais statiques, bien sûr, ils commutent rapidement. Mais ils chauffent aussi, très chauds, et ils ne durent pas éternellement lorsque vous les faites rouler toutes les quelques minutes.

Alors, quelle est la solution ? Laissez-moi vous présenter quelque chose qui a discrètement envahi les systèmes de compensation de puissance réactive basse tension dans le monde entier. C’est ce qu’on appelle un interrupteur composé. Et une fois que vous aurez compris comment cela fonctionne, vous vous demanderez peut-être pourquoi vous n’avez pas changé plus tôt.

Qu'est-ce qu'un commutateur composé exactement ?

La plupart des ingénieurs à qui je parle me jettent un regard vide lorsque je mentionne pour la première fois les commutateurs composés. Ensuite, je leur en montre un, et ils disent : « Attendez, c'est comme si un contacteur et un thyristor avaient un bébé ? »

Ce n’est en fait pas loin.

Un commutateur composé, également appelé commutateur composite ou commutateur composé intelligent, met un thyristor haute tension et courant élevé (redresseur contrôlé par silicium) en parallèle avec un relais à verrouillage magnétique-15. Un microcontrôleur se trouve au milieu, surveillant la forme d'onde CA et décidant exactement quand allumer chaque appareil.

En voici la beauté. Lorsque l'interrupteur reçoit l'ordre de s'allumer, le thyristor se déclenche en premier au moment exact où la tension passe à zéro. Aucune poussée. Pas de coup. Juste une connexion propre et silencieuse. Puis, quelques millisecondes plus tard, le relais se ferme et reprend le flux de courant. Le thyristor cesse de conduire. Cela signifie plus de génération de chaleur, plus de dissipateurs thermiques encombrants, plus de ventilateurs de refroidissement qui bourdonnent à l'intérieur de votre armoire-32.

Lorsqu’il est temps de se déconnecter, c’est le contraire qui se produit. Le relais s'ouvre en premier, puis le thyristor gère la coupure au passage à zéro actuel. Encore une fois, lisse et sans arc.

Pourquoi est-ce important pour votre système électrique ?

Permettez-moi de le mettre en chiffres.

Un contacteur CA typique commutant une batterie de condensateurs peut générer des courants d'appel qui mettent à rude épreuve l'ensemble du système. Ces surtensions n'usent pas seulement le contacteur : elles dégradent vos condensateurs, nuisent à la qualité de votre alimentation et finissent par détruire d'autres composants. Certains rapports de terrain montrent que les installations utilisant des contacteurs conventionnels remplacent les appareils de commutation tous les six à douze mois, en fonction de leur fréquence de cycle.

Les commutateurs composés résolvent entièrement ce problème. Étant donné que le thyristor gère le moment de commutation et que le relais gère le courant en régime permanent, vous obtenez zéro appel et zéro harmonique. Pas d'arcs, pas d'étincelles, pas de soudure par contact-15. Le résultat ? Des appareils de commutation qui durent des millions d'opérations au lieu de milliers.

Ensuite, il y a le problème de la chaleur. Les relais statiques (SSR) sont parfaits pour certaines applications, mais dans la commutation de condensateurs, ils souffrent d'un défaut fatal : les pertes de conduction. Un relais statique est essentiellement toujours dans un état semi-conducteur lorsqu'il est allumé, ce qui signifie qu'il génère toujours de la chaleur. Essayez d’en empiler quelques-uns dans un panneau bien emballé et vous rencontrerez rapidement des problèmes de refroidissement. Un responsable technique m'a dit que son équipe avait dû repenser toute une armoire de commande juste pour installer les conduits de circulation d'air de leur compensateur basé sur SSR.

Les commutateurs composés n’ont pas ce problème. Une fois le relais pris le relais, le thyristor s'éteint complètement. Consommation d'énergie en fonctionnement stable ? Presque nulle. Nous parlons de 1,5 VA ou moins par switch-7. Ce n'est pas une faute de frappe.

Où les trouverez-vous dans le monde réel ?

L’endroit le plus courant où vous verrez des commutateurs composés est dans les systèmes de compensation de puissance réactive basse tension, comme ceux que l’on trouve dans les usines, les centres commerciaux, les immeubles de bureaux et les centres de données. Toute installation équipée de moteurs, de transformateurs ou de charges inductives a besoin de condensateurs pour corriger le facteur de puissance, et ces condensateurs ont besoin de dispositifs de commutation qui ne s'effondreront pas après quelques milliers de cycles.

Prenons un exemple concret. Le système de climatisation central d’un grand centre commercial faisait fonctionner ses batteries de condensateurs des dizaines de fois par jour. LeurContacteurs CAéchouaient tous les huit mois. Après le passage à des commutateurs composés intelligents, le système a réduit la consommation d'énergie de 18 pour cent simplement grâce à une meilleure efficacité de compensation et a entièrement éliminé les coûts de remplacement. Les commutateurs fonctionnent depuis maintenant trois ans. Aucun échec. Aucun appel de maintenance. Le responsable de la maintenance en parle encore comme si j’étais une sorte de sorcier.

Les commutateurs composés gèrent également la compensation triphasée et monophasée. Pour les systèmes triphasés avec des batteries de condensateurs connectées en triangle, vous pouvez utiliser un interrupteur de type compensation commune. Pour les configurations connectées en Y à phase divisée, il existe des modèles dédiés qui commutent chaque phase indépendamment-7. La plupart des fabricants proposent des modèles allant de 220 V à 690 V, avec des capacités de contrôle allant de 10 kvar jusqu'à 50 kvar.

Les fonctionnalités intelligentes dont vous ne saviez pas avoir besoin

C’est ici que les commutateurs composés deviennent vraiment intéressants. Parce qu’ils intègrent un microcontrôleur, ce ne sont pas de simples commutateurs stupides. Ils sont intelligents.

Les meilleurs sont dotés de protections intégrées que vous ne trouverez pas dans un contacteur ou un relais statique standard. Protection contre la perte de phase de tension : si le système perd une phase, l'interrupteur refuse de se fermer. Protection contre les sous-tensions : si l'alimentation descend en dessous d'environ 80 %, l'interrupteur reste ouvert. Protection contre les pannes par autodiagnostic : si un composant tombe en panne en interne, le commutateur n'essaiera pas de fonctionner. Certains disposent même de capteurs de température et de ports de communication (RS232 ou RS485) afin que vous puissiez les surveiller à distance et recevoir des alertes de panne sans avoir à vous rendre au panneau 15-16.

Pensez à ce que cela signifie pour votre routine d’entretien. Au lieu d'envoyer quelqu'un chaque mois pour fouiller dans un panneau en direct, vous pouvez vous asseoir devant un ordinateur et voir exactement quels commutateurs fonctionnent et lesquels nécessitent votre attention. Pour les gestionnaires d’installations gérant plusieurs bâtiments, cela change la donne.

Soyons honnêtes sur les inconvénients

Aucun produit n'est parfait et les commutateurs composés ont leurs limites.

Le principal est la complexité. Un interrupteur composé comporte plus de composants qu'un simple contacteur : thyristors, relais, circuits de commande, détecteurs de passage à zéro. Plus de pièces signifie plus de choses susceptibles de tomber en panne. Dans la pratique, la plupart des pannes se produisent lorsque les fabricants font des économies et utilisent des thyristors sous-spécifiés. Un interrupteur composé correctement conçu utilise des thyristors évalués à plus de 2 500 V et dimensionnés pour les courants de crête que le système peut voir. Ce n’est pas le cas des versions bon marché. Et ces versions bon marché échouent-30.

L’autre inconvénient est le coût initial. Un interrupteur composé coûte plus cher au départ qu’un contacteur CA. Si vous examinez uniquement les éléments d’une commande d’achat, le contacteur semble moins cher. Mais une fois que l’on prend en compte les coûts de remplacement, les temps d’arrêt et la main-d’œuvre nécessaire pour remplacer les unités défaillantes chaque année, les calculs changent rapidement.

Pour la plupart des ingénieurs avec lesquels j’ai travaillé, la période d’amortissement du passage aux composés se situe entre six et dix-huit mois. Après, c’est de pures économies.

Comment choisir le bon commutateur composé ?

Si vous êtes prêt à faire le changement (jeu de mots), voici ce qu’il faut rechercher.

Tout d'abord, vérifiez la tension nominale et la capacité de contrôle. La plupart des systèmes fonctionnent sur 220 V (monophasé) ou 380 V (triphasé). Votre commutateur doit correspondre à la tension de votre système et gérer la valeur nominale en kvar de vos batteries de condensateurs. Les valeurs nominales courantes vont jusqu'à 50 kvar pour les systèmes triphasés et 15 kvar pour les installations monophasées.

Deuxièmement, recherchez les cotes de durée de vie mécanique. Un bon interrupteur composé doit être évalué pour au moins un million d'opérations mécaniques-7. C’est des ordres de grandeur meilleurs qu’un contacteur classique.

Troisièmement, ne sautez pas les fonctionnalités intelligentes. Si vous payez de toute façon pour un commutateur composé, procurez-vous celui avec protection contre la perte de phase, verrouillage contre les sous-tensions et capacité de communication. Ces fonctionnalités supplémentaires ne coûtent presque rien à ajouter, mais peuvent vous faire économiser des milliers de dollars en temps de dépannage plus tard.

Quatrièmement, vérifiez la température ambiante. Les meilleurs commutateurs sont évalués de -25°C à +70°C. Si vous effectuez une installation à l’extérieur ou dans une salle électrique non conditionnée, cette portée est importante.

Et voici un conseil que la plupart des catalogues ne vous diront pas : les commutateurs composés ne fonctionneront pas sans un condensateur ou une charge factice connectés. Ce n’est pas un bug, c’est un dispositif de sécurité. N'essayez pas d'en tester un avec juste un multimètre et de vous demander pourquoi rien ne se passe.

L'essentiel

Contacteurs CAsont bon marché à l’achat et coûteux à posséder. Les relais statiques sont rapides mais chauds et gourmands en énergie. Les commutateurs composés se trouvent en plein milieu : ils commutent comme un thyristor et fonctionnent comme un relais. Ils vous offrent zéro appel, zéro harmonique, une consommation d’énergie proche de zéro et une durée de vie dix fois supérieure.

Si vous êtes encore en train de changer de condensateurs avec des contacteurs à l'ancienne ou si vous avez des difficultés avec des panneaux SSR surchauffés, il est temps de vous poser une question : combien de contacteurs grillés allez-vous remplacer avant d'essayer quelque chose de mieux ?

Les pages de produits ci-dessous contiennent des spécifications complètes et des guides d'application. Consultez-les et si vous avez des questions sur l'intégration de commutateurs composés dans votre système existant, envoyez-moi un message. j'ai
