Comment les condensateurs shunt auto-réparateurs éliminent-ils le gaspillage d'électricité et les pannes précoces dans les systèmes électriques basse tension ?

Arrêtez de payer pour « l'électricité gaspillée » : dévoilement de la « machine à mouvement perpétuel » invisible dans les systèmes de distribution d'énergie basse tension

Avez-vous déjà rencontré une situation comme celle-ci ? À l'intérieur des armoires de distribution électrique de votre usine, des rangées de condensateurs, installés il y a moins de deux ans, commencent à « gonfler » (renflement au niveau du boîtier) ou même à « se mettre en grève » en déclenchant les disjoncteurs. Les équipes de maintenance se bousculent, mais les chiffres de votre facture d'électricité restent obstinément élevés et les avis de pénalité de facteur de puissance continuent d'arriver à temps.

À ce stade, un technicien chevronné pourrait vous dire : « Les condensateurs ont vieilli ; il est temps de remplacer tout le lot. »

Mais vous êtes-vous déjà demandé pourquoi ces condensateurs « meurent » si rapidement ? Pourquoi certains équipements durent-ils cinq ans, alors que les vôtres tiennent à peine un an et demi ? Aujourd’hui, nous ne discuterons pas de fiches techniques arides. Au lieu de cela, en tant qu'ingénieur avec des années d'expérience pratique dans le domaine de la compensation de puissance réactive, je souhaite vous parler de la « guerre microscopique » qui fait rage à l'intérieur de vos condensateurs – un conflit qui a un impact direct sur votre facture d'électricité – et vous présenter une solution souvent décrite comme une « machine à mouvement perpétuel » : lecondensateur shunt auto-réparateur.

I. Qu'ont enduré exactement vos condensateurs « de courte durée » ?

Dans un système de distribution d'énergie basse tension, la mission principale des condensateurs shunt est de « retirer » cette puissance réactive « relâchée », améliorant ainsi le facteur de puissance. La structure interne d'un condensateur traditionnel ressemble à un « sandwich » : deux couches d'électrodes en feuille métallique séparées par une couche de matériau diélectrique isolant (généralement un film de polypropylène).

Le plus grand risque caché dans cette structure est le suivant : s’il y a ne serait-ce qu’un défaut microscopique quelque part dans le matériau diélectrique – quelque chose que les processus de fabrication industriels ne peuvent jamais éliminer à 100 % – cet endroit spécifique subira une rupture diélectrique sous la contrainte des fluctuations de tension. Une seule panne entraîne un court-circuit permanent ; le condensateur entier est effectivement « perforé » et rendu instantanément inutile.

Selon les données de l'industrie, la production mondiale de condensateurs shunt basse tension auto-réparateurs a atteint 4,58 millions d'unités en 2024 ; cependant, un taux élevé d’échec à un stade précoce est longtemps resté un problème persistant pour l’industrie. De nombreux utilisateurs constatent que leurs condensateurs « meurent en action » avant même que l'équipement n'ait eu la chance d'être rentabilisé grâce aux économies de coûts.

II. Une « auto-chirurgie » à l'échelle de la microseconde : comment fonctionne l'auto-guérison ?

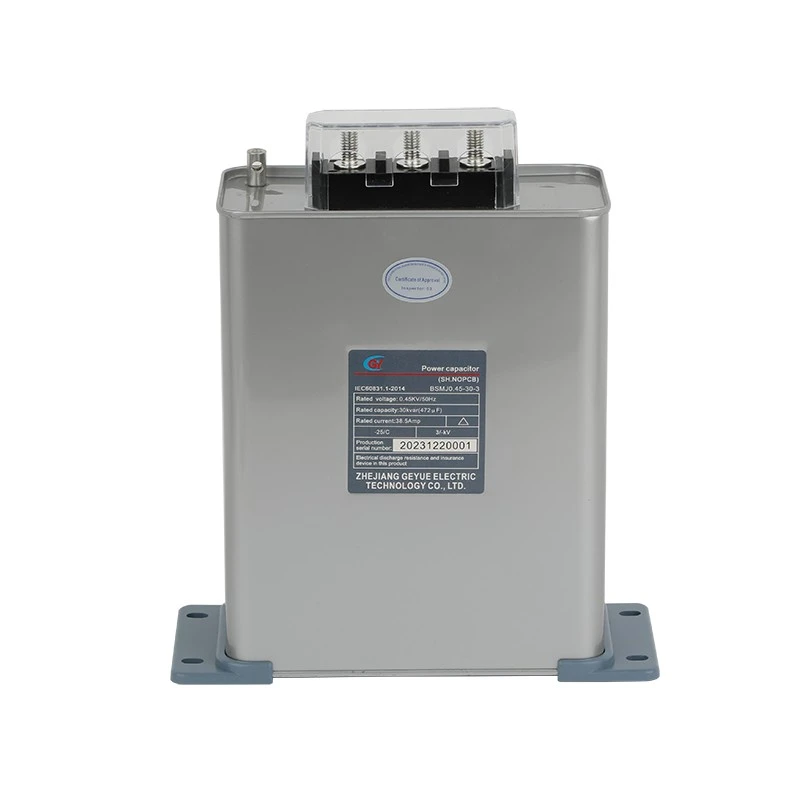

Cela nous amène à la star du débat d'aujourd'hui : lecondensateur shunt auto-réparateur. Son secret réside dans le film en polypropylène métallisé.

Ce film n'est plus une feuille métallique autonome ; au lieu de cela, une couche extrêmement fine d’alliage zinc-aluminium est directement déposée en phase vapeur sur la surface du film de polypropylène pour servir d’électrode. Que se passe-t-il lorsqu'un point faible du film subit une rupture diélectrique ?

Le processus est fascinant :

Au moment de la panne, en quelques microsecondes (millionièmes de seconde), le point de panne génère une chaleur localisée intense atteignant des températures pouvant atteindre plusieurs milliers de degrés. À ce moment-là, la couche métallique ultra-fine entourant le point de rupture « s’évapore » instantanément ou est « emportée par le souffle », créant une petite zone isolante de quelques millimètres de diamètre seulement. L'arc électrique s'éteint, l'isolation est rétablie et les 99,99 % restants du condensateur restent totalement intacts et continuent de fonctionner normalement.

III. Plus qu'un simple investissement « indestructible » : un investissement « finement calculé »

De nombreux professionnels des achats pourraient se demander : « « L’auto-guérison » ne signifie-t-elle pas simplement une durée de vie plus longue ? Combien d’argent une durée de vie plus longue peut-elle réellement permettre d’économiser ?

Faisons les calculs d'ingénierie :

Avantages de l'installation grâce à une taille et un poids réduits : les nouveaux condensateurs auto-réparateurs utilisant la technologie de film métallisé composite zinc-aluminium ne représentent qu'un quart à un sixième de la taille et du poids des anciens modèles de condensateurs. Cela signifie qu'au sein du même coffret, vous pouvez obtenir une capacité de compensation plus élevée ou économiser directement sur les coûts élevés généralement associés à la modernisation ou à la mise à niveau de systèmes d'armoires complets.

Perte de puissance négligeable : les condensateurs traditionnels souffrent d’une perte de puissance interne importante et génèrent une chaleur importante. En revanche, les condensateurs auto-réparateurs modernes ont généralement une tangente de perte diélectrique (tanδ) inférieure à 0,15 %. Qu’est-ce que cela implique ? Pour un condensateur de 50 kVAR, cela signifie pratiquement aucune génération de chaleur interne ; Chaque kilowattheure d'électricité qui serait autrement gaspillé sous forme de chaleur dans l'équipement est converti en économies financières tangibles pour vous.

Une expérience de sécurité véritablement « sans entretien » : les condensateurs auto-réparateurs disposent généralement d'une protection intégrée contre la surpression et d'un mécanisme antidéflagrant. Si des défauts internes s'accumulent jusqu'à un niveau critique et provoquent une pression interne excessive, le boîtier du condensateur se dilatera ; cette extension coupe instantanément un fusible interne en cuivre, déconnectant ainsi physiquement l'alimentation électrique. Ce mécanisme protège non seulement le condensateur lui-même, mais protège également l'ensemble de l'armoire de distribution électrique, éliminant ainsi complètement les risques, tels qu'une fuite d'huile ou même une explosion, généralement associés aux condensateurs immergés dans l'huile traditionnels. IV. Les données ne mentent pas : pourquoi les marchés mondiaux se tournent-ils vers une technologie d’auto-guérison ?

Selon les informations sectorielles de QYResearch, le marché mondial des condensateurs parallèles basse tension auto-réparateurs devrait atteindre une valorisation de 1,935 milliard de RMB d'ici 2031, maintenant un taux de croissance annuel composé (TCAC) de plus de 4,7 %. Cette tendance n’est pas motivée par une simple itération technologique ; il s'agit avant tout d'une réponse aux exigences de plus en plus strictes en matière de qualité de l'énergie dans les installations industrielles, les bâtiments commerciaux et les centres de données.

En particulier, l'application de revêtements en alliage zinc-aluminium a parfaitement résolu les compromis inhérents associés aux matériaux traditionnels, en particulier la susceptibilité des films d'aluminium pur à l'oxydation et la faible résistance à la corrosion des films de zinc pur. Cette innovation garantit que, même sous des charges CA prolongées, la courbe de décroissance de la capacité du condensateur reste remarquablement plate.

V. En conclusion : des conseils francs destinés aux professionnels des achats et de l'ingénierie

En tant que vétéran chevronné de l'industrie, j'aimerais offrir ce conseil : lors de la sélection de condensateurs parallèles auto-réparateurs, ne vous concentrez pas uniquement sur la valeur nominale en kVAr ; portez plutôt une attention particulière aux facteurs critiques suivants :

Composition du matériau : utilise-t-il un film métallisé composite zinc-aluminium ? Le film est-il doté d'une technologie de bord épaissi ? (Cela a un impact direct sur sa capacité à résister aux courants d’appel.)

Processus de fabrication : la couche de métal pulvérisée est-elle solidement collée ? La soudure est-elle fiable ? (Ces facteurs déterminent la résistance de contact et la quantité de chaleur générée.)

Protection de sécurité : est-il équipé d'un dispositif de déconnexion antidéflagrant par surpression ? Est-ce qu'il comporte des résistances de décharge intégrées ? (Ces mesures garantissent la sécurité du personnel de maintenance.)

La qualité de l'énergie sert de « circulation sanguine invisible » de la production industrielle, et le condensateur parallèle auto-réparateur agit comme un « super-organe » capable à la fois de « générer du sang » et de « se guérir ».

Si vous êtes toujours confronté à la difficulté de remplacer les condensateurs tous les deux ans et si vous aspirez réellement à créer un environnement de sous-station de distribution « avec peu de personnel » ou automatisé, alors il est grand temps d'exploiter la technologie pour éliminer définitivement ces dépenses opérationnelles cachées de votre grand livre.
