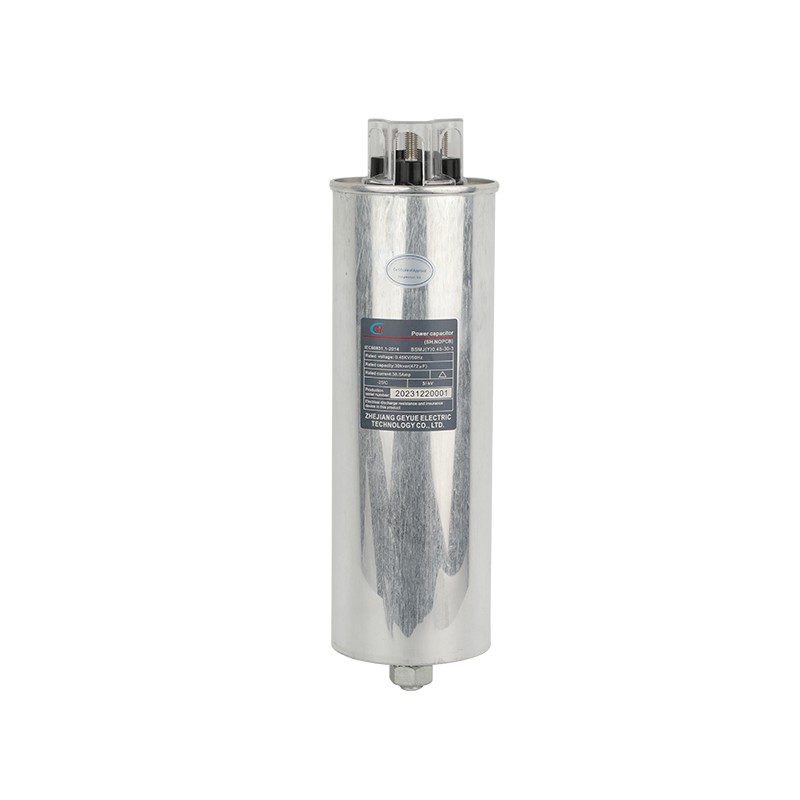

​Condensateurs shunt auto-réparateurs : améliorer la fiabilité du réseau grâce à la résilience diélectrique de nouvelle génération

Avec la demande croissante d’automatisation industrielle et l’intégration de sources d’énergie renouvelables dans le réseau, la stabilité du système électrique est confrontée à des défis sans précédent. Parmi les solutions conçues pour améliorer le facteur de puissance et atténuer les harmoniques, leCondensateur shunt auto-réparateurest devenu une pierre angulaire indispensable du réseau électrique moderne, grâce à son mécanisme unique de tolérance aux pannes.

Technologie de base : la logique physique derrière le mécanisme d'auto-guérison

Les condensateurs traditionnels, lorsqu'ils sont soumis à une surtension, subissent souvent des dommages permanents dus à un court-circuit. Les condensateurs auto-réparateurs utilisent cependant un film de polypropylène métallisé ultra fin.

Lorsqu'une panne diélectrique localisée se produit, le revêtement métallisé entourant le point de panne se vaporise instantanément sous la chaleur de l'arc électrique résultant, créant ainsi un minuscule vide isolant. Ce processus se termine en quelques microsecondes, permettant au condensateur de restaurer ses propriétés isolantes sans nécessiter un arrêt du système. Cette logique « point par zone » – sacrifiant un petit point pour préserver l'intégrité d'une plus grande surface – prolonge considérablement la durée de vie de l'équipement, même dans des environnements électriques difficiles.

Pourquoi est-il « l’amortisseur » du réseau moderne ?

Compensation de puissance réactive passive :

En compensant activement la puissance réactive générée par les charges inductives en temps réel, les condensateurs shunt auto-réparateurs réduisent considérablement les pertes en ligne et améliorent la capacité de charge effective des transformateurs.

Conception sûre et antidéflagrante :

Les unités modernes d'auto-réparation sont généralement équipées d'un sectionneur de surpression. Si la pression interne augmente, que ce soit parce que le condensateur atteint la fin de sa durée de vie ou subit des conditions de surcharge extrêmes, ce dispositif déconnecte automatiquement l'alimentation électrique, empêchant ainsi la rupture du boîtier.

Adaptabilité environnementale :

De nouvelles conceptions de « type sec » ont remplacé les structures traditionnelles immergées dans le pétrole ; cette innovation élimine non seulement le risque de fuite d'huile, mais garantit également le respect des normes strictes actuelles en matière d'empreinte carbone et de protection de l'environnement.

Applications industrielles et recommandations de sélection

Lors de l’optimisation de la qualité du réseau électrique, la sélection de condensateurs auto-réparateurs dotés de capacités de tenue au courant d’appel élevées est d’une importance primordiale. En particulier dans les scénarios impliquant un nombre important de charges non linéaires (telles que les variateurs de fréquence et les systèmes d'éclairage LED à grande échelle), il est recommandé d'utiliser des selfs en série en conjonction avec les condensateurs. Cette pratique sert à supprimer l’amplification harmonique et à protéger le film auto-cicatrisant du vieillissement prématuré provoqué par les courants à haute fréquence.

Conclusion : transition vers une architecture énergétique plus intelligente

LeCondensateur shunt auto-réparateurest plus qu'un simple composant passif ; elle constitue la première ligne de défense pour protéger les actifs des infrastructures électriques. En réduisant la fréquence de maintenance et en minimisant les temps d'arrêt imprévus, les entreprises peuvent réaliser des efficacités opérationnelles substantielles tout en fournissant un soutien fondamental solide pour la construction de l'interconnexion énergétique mondiale.
