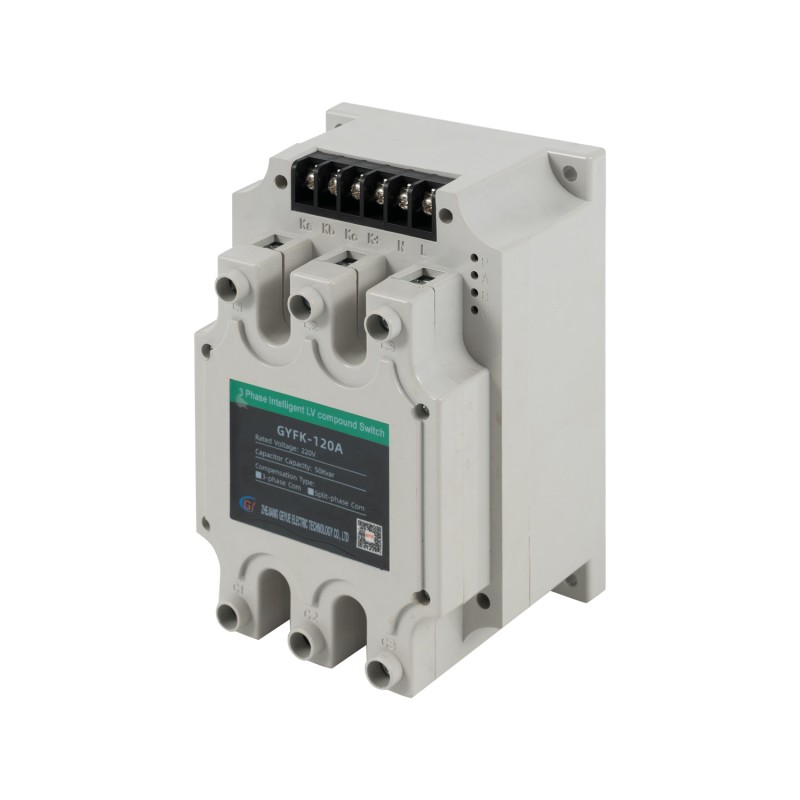

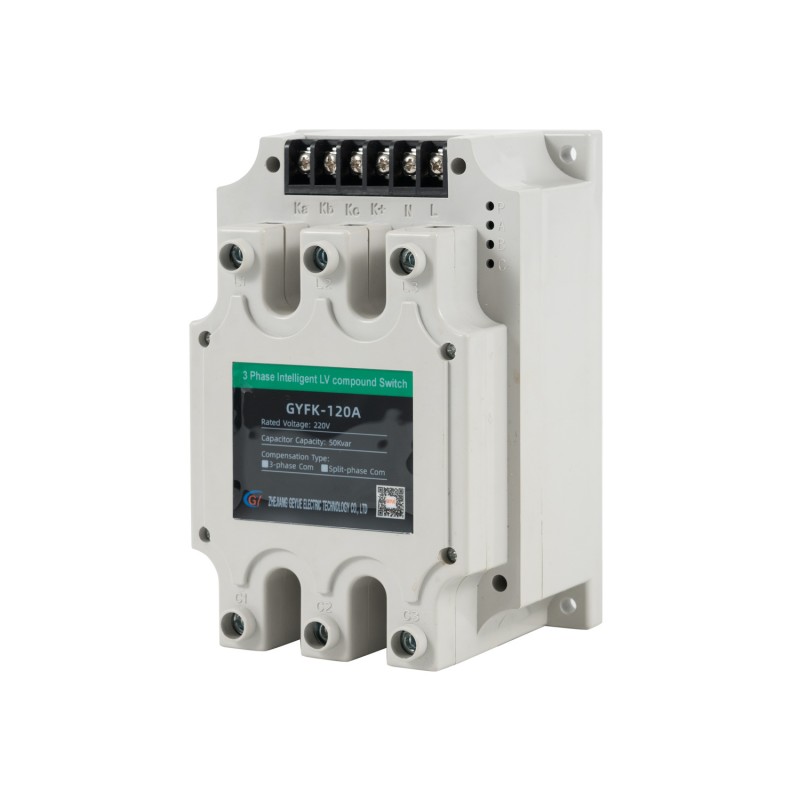

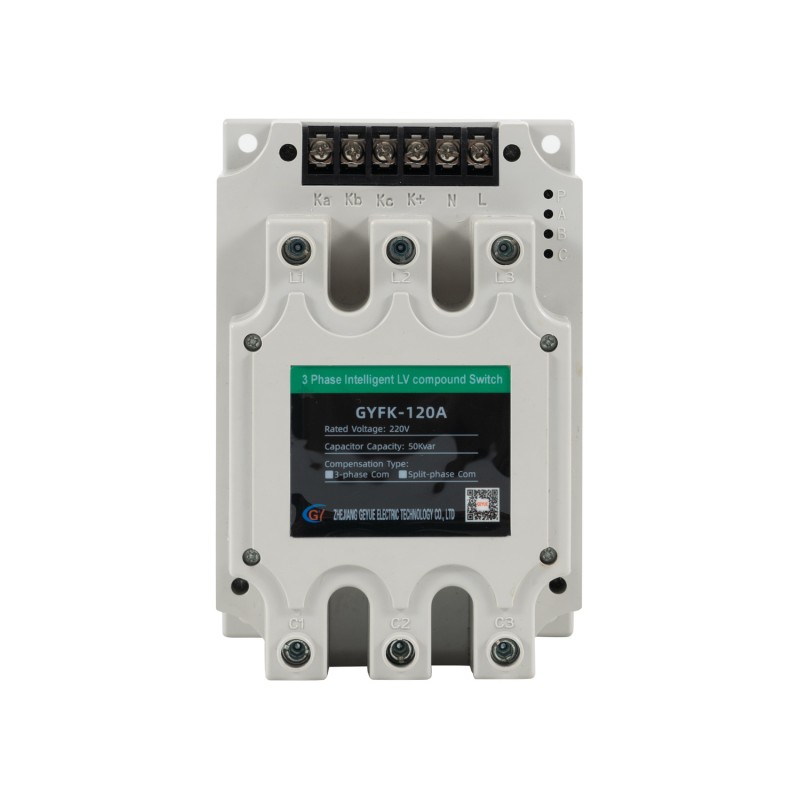

GYFK-120A 220V 50Kvar Compensation de phase divisée commutateur composé intelligent basse tension triphasé

Dans le domaine de la compensation de puissance réactive basse tension, la technologie de compensation en phase divisée devient de plus en plus importante car elle peut résoudre précisément le problème du déséquilibre triphasé. En tant qu'unité d'exécution centrale de cette technologie, les performances du dispositif de commutation de condensateur déterminent directement l'efficacité et la durée de vie de l'ensemble du système de compensation de puissance réactive. Pendant longtemps, les commutateurs à thyristors à compensation de phase divisée (SCR) traditionnels ont dominé le marché en raison de leur capacité à activer/désactiver rapidement les condensateurs. Cependant, leurs goulots d'étranglement inhérents en matière de dissipation thermique et de fiabilité ont également troublé de nombreux utilisateurs. Le commutateur composé intelligent basse tension triphasé à compensation de phase divisée GYFK-120A 220 V 50 Kvar lancé par Geyue Electric est un outil de commutation révolutionnaire qui a émergé pour résoudre ces problèmes. Cet article procédera à une analyse exhaustive des avancées clés en termes de dissipation thermique et de fiabilité des commutateurs composés de compensation de phase divisée GYFK-120A de notre société, permettant aux utilisateurs existants et potentiels d'avoir une compréhension plus approfondie et une plus grande confiance dans nos portefeuilles de produits et nos solutions.

Innovation structurelle : résoudre le problème de la dissipation thermique en mode composite

Lorsque le commutateur à thyristor (SCR) traditionnel atteint une conduction à tension nulle, il doit maintenir un courant continu tout au long du cycle de compensation. Pendant l'état de conduction du thyristor, il y a environ 1 V de chute de tension aux bornes du dispositif, ce qui signifie que le thyristor aura des pertes de conduction continues lors du passage d'un courant important et ces pertes seront converties en une grande quantité de chaleur. En particulier dans l'application d'une compensation en phase divisée avec une capacité de 50 Kvar, le courant monophasé est relativement important et le problème de dissipation thermique est particulièrement important. Si la conception de dissipation thermique du dispositif de commutation à condensateur est insuffisante, la grande quantité de chaleur générée par les pertes de conduction peut facilement conduire à une panne thermique du dispositif, ce qui est également l'une des principales raisons du taux de défaillance élevé et de la courte durée de vie des commutateurs à thyristors (SCR) traditionnels.

Geyue Electric GYFK-120A 220V 50Kvar Compensation de phase divisée Le commutateur composé intelligent basse tension triphasé adopte une structure composite révolutionnaire combinant un relais de maintien magnétique avec un dispositif électronique de puissance (un thyristor). Sa logique de fonctionnement sous-jacente apporte un avantage fondamental en termes de dissipation thermique. Il utilise uniquement le thyristor pour obtenir une véritable conduction à tension nulle et une interruption à courant nul au moment de l'action de commutation (environ 10 à 20 millisecondes après l'action de commutation). Une fois le processus de commutation terminé, le chemin du courant est maintenu par un relais de maintien magnétique à consommation d'énergie quasiment nulle. La résistance de conduction après la fermeture des contacts du relais est extrêmement faible et la chaleur générée est négligeable par rapport à la perte de conduction continue du thyristor. Ce mode « thyristor responsable de l'action, relais responsable du maintien » garantit que les commutateurs composés de compensation à phase divisée GYFK-120A de notre société sont dans un état de faible consommation et de faible chaleur pendant 99 % du temps de fonctionnement, éliminant fondamentalement la cause première de la surchauffe à long terme.

Conceptions multiples : construire une ligne de défense tridimensionnelle fiable

La solution fondamentale du dispositif de commutation à condensateur au problème de dissipation thermique a directement conduit au premier bond en avant dans « la stabilité du fonctionnement à long terme de l'équipement » et « la nature sans entretien du système ». Cependant, la percée réalisée par les commutateurs composés intelligents basse tension triphasés à compensation de phase divisée Geyue Electric GYFK-120A 220 V 50 Kvar en termes de fiabilité va bien au-delà de cela. Le commutateur à thyristors traditionnel, pour supprimer la chaleur générée par la perte de conduction, nécessite souvent la configuration d'un dissipateur thermique ou même d'un ventilateur pour la dispersion. Cette demande de dissipation thermique introduit de nouveaux risques de panne, tels que l'arrêt du ventilateur et le blocage par la poussière des canaux de dissipation thermique, et augmente également les problèmes tels que la manière de réduire le bruit du ventilateur et la manière de réparer le ventilateur.

Les commutateurs composés intelligents basse tension triphasés à compensation de phase divisée GYFK-120A 220 V 50 Kvar eux-mêmes, dans le laboratoire d'ingénierie de Geyue Electric, leurs boîtiers et structures internes ont été conçus pour être capables de dissiper efficacement la chaleur uniquement grâce à la méthode la plus simple et la plus fiable de convection naturelle. Cela permet à cette série de commutateurs composés de s'adapter aux environnements industriels extrêmement difficiles et très poussiéreux, permettant ainsi un fonctionnement totalement sans ventilateur pour le système de compensation de puissance réactive basse tension. De plus, les relais de maintien magnétique de cette série de commutateurs composites ont des durées de vie mécaniques et électriques extrêmement élevées. Leurs contacts ne s'usent pas et ne consomment pas d'énergie à l'état de maintien. En tant qu'unités d'action principales, les thyristors, du fait qu'ils ne supportent qu'un impact de courant important pendant une courte période de temps, la contrainte thermique actuelle qu'ils supportent est bien inférieure à celle dans des conditions de fonctionnement continu, et leur durée de vie est prolongée de plusieurs fois. De plus, les commutateurs composés intègrent une logique complète de surveillance de l'état et de protection mise en œuvre par des microprocesseurs, y compris un avertissement de surchauffe, un verrouillage en cas de perte de phase et une protection à vide, formant ainsi un système de garantie de fiabilité à plusieurs niveaux, depuis la structure matérielle jusqu'à l'intelligence logicielle.

Le savoir-faire de Geyue Electric : préserver la qualité de l’énergie grâce à l’innovation technologique

La percée réalisée par les commutateurs composés intelligents basse tension triphasés à compensation de phase divisée GYFK-120A 220 V 50 Kvar de Geyue Electric en termes de dissipation thermique et de fiabilité apporte des avantages au-delà de la simple amélioration des paramètres. Ce qui se cache derrière cela est la profonde compréhension de Geyue Electric des principales demandes des utilisateurs et nos solides capacités de mise en œuvre technique. Nous sommes bien conscients que dans une armoire de compensation de puissance réactive basse tension, des dizaines de commutateurs composés divisés doivent être installés de manière dense et que la stabilité opérationnelle à long terme de chaque commutateur composé affecte directement la sécurité et les avantages économiques du réseau électrique de l'utilisateur. Notre commutateur composé série GYFK-120A est précisément la réponse que nous avons apportée : il intègre des fonctionnalités de haute performance, de longue durée de vie et sans entretien, réduisant considérablement les coûts d'utilisation globaux et les charges opérationnelles de l'utilisateur.

En tant que fabricant professionnel dans le domaine de la compensation de puissance réactive basse tension en Chine, Geyue Electric s'est toujours engagé à intégrer une technologie électronique de puissance de pointe avec une conception industrielle solide, offrant aux utilisateurs une solution complète allant des composants de base aux dispositifs de compensation complets, et même une gestion personnalisée de la qualité de l'énergie. Nous pensons que choisir Geyue, ce n'est pas seulement choisir un produit fiable, mais aussi s'engager à long terme en faveur du fonctionnement sûr, efficace et stable du réseau électrique. Nous sommes disposés à travailler avec toutes les parties pour éclairer conjointement l'avenir industriel efficace et économe en énergie avec des technologies de compensation plus intelligentes et plus fiables.
