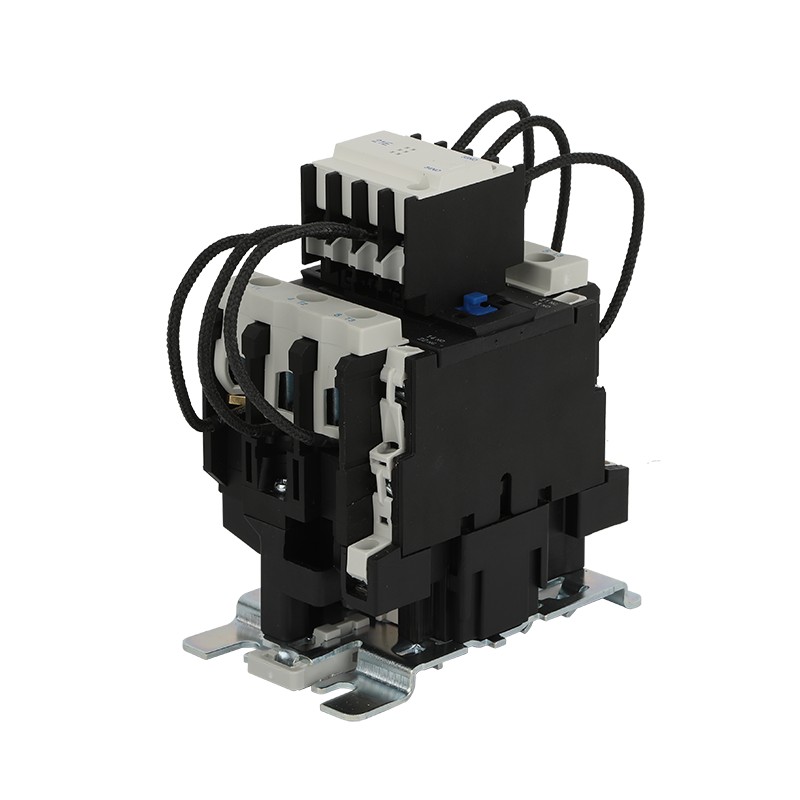

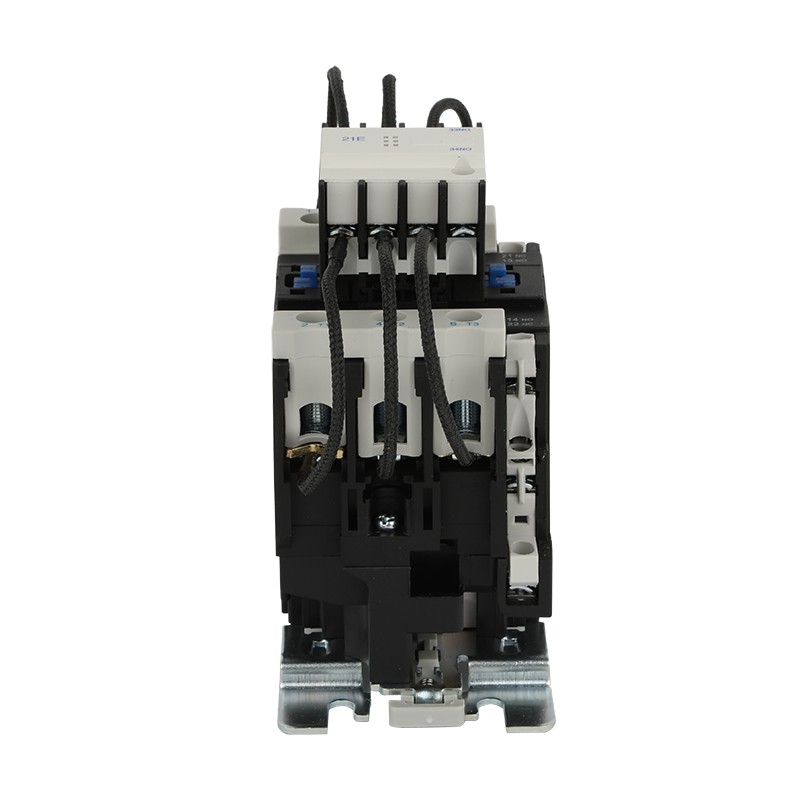

Contacteurs de commutation de condensateur série CJ19

Dans un système de compensation de puissance réactive basse tension, la commutation fiable du circuit de compensation du condensateur est la clé pour assurer le fonctionnement stable de l'ensemble du système de compensation de puissance réactive basse tension. Sélectionner le courant nominal le plus approprié pour les contacteurs de commutation de condensateur série CJ19 pour votre système de compensation de puissance réactive basse tension revient à choisir la taille la plus appropriée d'une valve cardiaque pour un cœur dont la fonction est altérée : si le courant nominal est trop petit, les contacteurs seront endommagés en raison d'une surcharge, et si le courant nominal est trop important, l'économie et les performances des contacteurs seront médiocres. Geyue Electric est bien conscient que la sélection correcte des contacteurs de commutation de condensateur de la série CJ19 est la véritable préoccupation de nombreux utilisateurs lors de la création d'une solution de compensation statique économique et fiable. Cet article vous expliquera clairement la méthode scientifique permettant de faire correspondre le courant nominal le plus approprié pour les contacteurs de commutation de condensateur de la série CJ19 dans votre circuit de compensation de condensateur.

Comprendre la mission exclusive des contacteurs de commutation de condensateur série CJ19

Avant tout, les utilisateurs doivent clairement reconnaître qu'en tant qu'exécutants directs des actions de commutation de condensateur, les contacteurs de commutation de condensateur de la série CJ19 ne sont pas des contacteurs ordinaires ; il s'agit d'un type de contacteurs spécialement conçus pour allumer ou éteindre les condensateurs. Leur tâche principale est de gérer en toute sécurité l’énorme courant de surtension de fermeture généré lorsque les condensateurs sont connectés au circuit. Dans ces conditions de fonctionnement, les contacteurs ordinaires sont sujets au soudage ou à la fusion des contacts, mais les contacteurs de commutation de condensateur de la série CJ19, grâce à une optimisation spéciale de la structure du noyau et de la conception du circuit magnétique, peuvent limiter le courant de surtension à 20 fois le courant nominal, garantissant ainsi leur durée de vie électrique. Comprendre la « nature particulière » des contacteurs de commutation de condensateur de la série CJ19 est la première étape pour sélectionner correctement le courant nominal le plus approprié.

Trouver le courant nominal le plus approprié pour les contacteurs de commutation de condensateur de la série CJ19 n'équivaut en aucun cas à simplement établir une correspondance directe basée sur les paramètres répertoriés sur les étiquettes des condensateurs. Un processus de sélection rigoureux doit prendre en compte deux données clés liées au courant : le courant de fonctionnement en régime permanent et l'impact du courant de pointe dynamique.

Maîtrisez la formule de base du courant de fonctionnement

Le calcul du courant de fonctionnement en régime permanent dépend de la condition de fonctionnement maximale des condensateurs pendant leur fonctionnement réel. La formule de base est la suivante : Courant de fonctionnement (A) = Capacité nominale du condensateur (kvar) / (√3 * Tension de fonctionnement réelle (kV)). Il est particulièrement important de noter que si la tension nominale des condensateurs est supérieure à la tension de fonctionnement du système, la capacité de sortie et le courant réels des condensateurs diminueront d'un facteur carré. Dans cette situation, le choix des contacteurs repose sur l’état de fonctionnement réel des condensateurs dans le système spécifique, plutôt que sur les paramètres idéaux répertoriés sur les plaques signalétiques des condensateurs. Autrement dit, pour les contacteurs de commutation de condensateur de la série CJ19, le courant nominal le plus approprié doit être sélectionné pour être plus petit et plus économique en fonction du courant de fonctionnement réel des condensateurs après réduction.

Cependant, la capacité des contacteurs de commutation de condensateur de la série CJ19 à effectuer avec succès et en toute sécurité la tâche d'allumage et d'extinction des condensateurs dépend en grande partie de leur capacité à résister au courant de surtension dynamique dans le circuit. Le courant de fonctionnement nominal des contacteurs de commutation de condensateur de la série CJ19 est défini à condition qu'ils puissent résister à des milliers, voire des dizaines de milliers, d'impacts de surintensités standard. Par conséquent, la méthode la plus efficace et la plus précise pour sélectionner le courant nominal le plus approprié pour les contacteurs de la série CJ19 consiste à se référer au tableau comparatif « Capacité du condensateur - Modèle de contacteur recommandé » fourni par le fabricant. Par exemple, dans un système de compensation de puissance réactive basse tension avec une tension nominale de 400 V, une capacité nominale d'un seul condensateur de 30 kvar et un courant permanent d'environ 43 A par condensateur, compte tenu du courant de surtension dans le circuit, nous recommandons généralement aux utilisateurs de sélectionner des contacteurs de commutation de condensateur de la série CJ19 avec un courant nominal d'au moins 63 A.

Considérez les variables clés sur site dans les applications pratiques

Tout en combinant déjà l'utilisation de la formule et du tableau de comparaison, un examen plus approfondi des variables sur site vous permettra de sélectionner les contacteurs de commutation de condensateur de la série CJ19 avec un courant nominal plus proche du plus approprié. La principale variable à considérer est la stratégie de commutation adoptée par le projet local de compensation de puissance réactive : s'agit-il d'une commutation d'une seule unité (ce qui signifie que chaque condensateur est contrôlé indépendamment et commuté un par un) ? Ou s'agit-il d'une commutation groupée et cyclique multi-unités (ce qui signifie que plusieurs condensateurs sont regroupés de manière fixe en une seule unité et commutés dans leur ensemble dans un cycle, chaque groupe de condensateurs multiples étant l'unité minimale) ? Lors de l'utilisation de la stratégie de "commutation de groupe", si un groupe de condensateurs (groupe A) est d'abord allumé, puis le deuxième groupe de condensateurs (groupe B) est allumé, alors au moment de la fermeture de l'interrupteur, le courant d'appel généré par le groupe B provient non seulement de la tension du réseau, mais plus sérieusement, des condensateurs déjà chargés du groupe A qui se déchargeront instantanément vers le groupe B. Cela conduira à un courant d'appel superposé beaucoup plus important que lors de la mise sous tension d'un seul groupe. À l'heure actuelle, les spécifications des contacteurs de commutation de condensateur de la série CJ19 doivent être mises à niveau de manière appropriée, c'est-à-dire choisir des contacteurs avec un courant nominal plus élevé. La deuxième variable à prendre en compte est l'environnement harmonique du système : lorsque le contenu harmonique de fond est élevé, le courant du circuit du condensateur augmente en raison des harmoniques et peut provoquer une amplification de résonance. Il est recommandé de réserver une marge supplémentaire de 15 à 25 % en fonction de la valeur du courant de fonctionnement calculé, ou d'utiliser de préférence des condensateurs intelligents anti-harmoniques. La dernière variable à prendre en compte est la méthode d'installation et l'environnement de travail : la méthode d'installation dense et l'environnement de travail mal ventilé détérioreront les conditions de dissipation thermique des contacteurs de commutation de condensateur de la série CJ19, affectant leur capacité de charge. Lors de la sélection, il est également nécessaire de mettre à niveau les spécifications de manière appropriée, c'est-à-dire de choisir des contacteurs avec un courant nominal plus élevé.

Les solutions uniques de Geyue Electric

Pour établir un système de compensation de puissance réactive basse tension stable et fiable, les besoins des utilisateurs vont bien au-delà de l'adaptation correcte des contacteurs de commutation de condensateur de la série CJ19. Ce qui est vraiment nécessaire, c'est la coordination parfaite entre tous les composants, et c'est précisément la valeur fondamentale que Geyue Electric offre à nos utilisateurs.

En tant que fabricant professionnel avec une longue histoire dans le domaine de la compensation de puissance réactive basse tension, Geyue Electric vous propose non seulement une gamme complète de composants de haute qualité, des contacteurs de commutation de condensateur de la série CJ19 aux condensateurs anti-harmoniques, réacteurs en série et contrôleurs APFC, mais vous propose également une solution intégrée basée sur une analyse précise de la charge et un diagnostic du système. Notre équipe technique examinera minutieusement votre structure de distribution, vos caractéristiques de charge et vos conditions harmoniques, et concevra pour vous un système complet allant de la sélection précise au câblage optimisé, en veillant à ce que chaque circuit soit adapté en toute sécurité, afin que votre dispositif de compensation puisse non seulement améliorer efficacement le facteur de puissance, mais également atteindre une durée de vie plus longue et réduire les coûts globaux de maintenance.
