Protection contre les surcharges et les courts-circuits dans un circuit de condensateur : comment assurer la coordination de la protection entre le disjoncteur en amont et le contacteur de commutation de condensateur série CJ19 ?

Dans le système de compensation de puissance réactive basse tension, la coordination des protections est le principal sujet de recherche pour garantir le fonctionnement sûr et fiable du système. En tant que fabricant professionnel d'équipements de compensation de puissance réactive basse tension en Chine, Geyue Electric va aujourd'hui discuter de la façon dont la coordination de la protection entre le disjoncteur en amont et le disjoncteur en avalContacteur de commutation de condensateur série CJ19dans le circuit de commutation de condensateur affecte directement la stabilité de l'ensemble du système de compensation et même de l'ensemble du système de distribution d'énergie.

L’objectif clé de la coordination de la protection

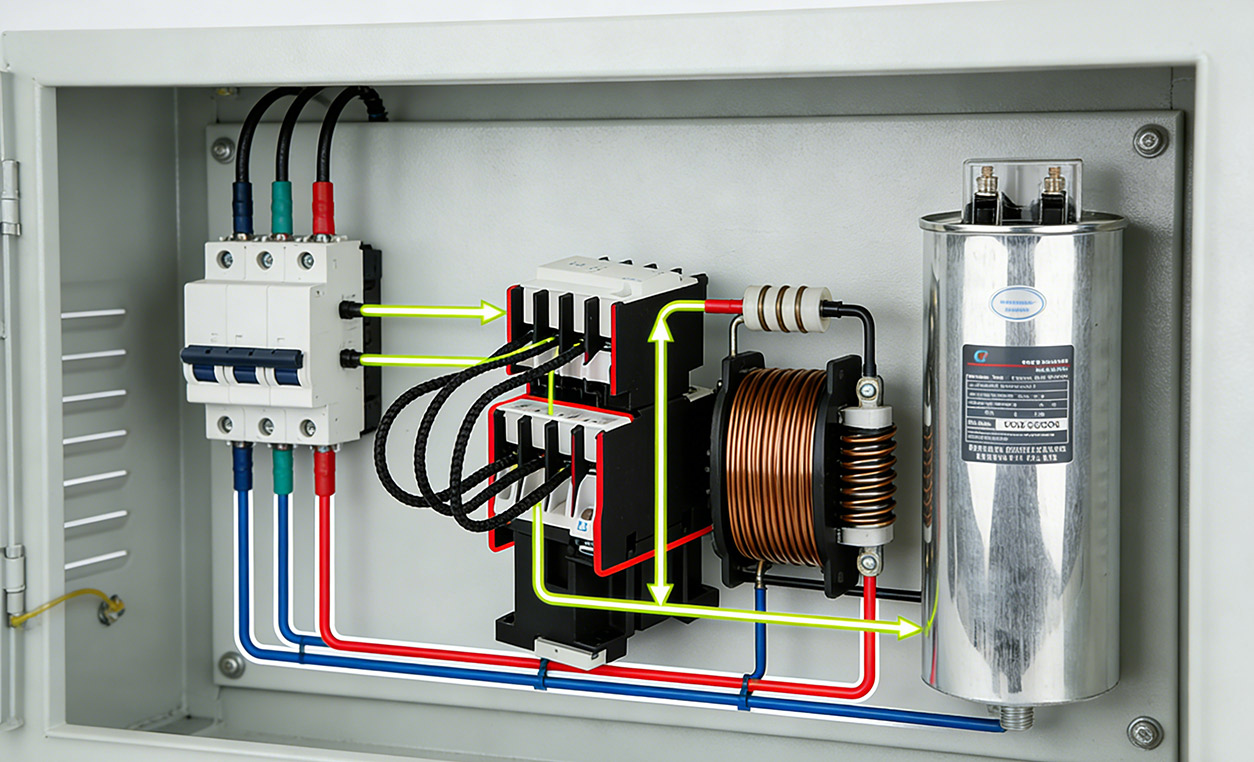

L'objectif fondamental de la coordination de la protection est de garantir que le dispositif de protection le plus proche du point de défaut entre en action en premier, limitant ainsi la zone de défaut à la plus petite unité possible. Dans un circuit à condensateur, cela signifie que lorsque le condensateur ou le circuit de commutation lui-même subit une surcharge ou un court-circuit, le disjoncteur en amont spécifiquement configuré pour le condensateur doit immédiatement couper le défaut, et les contacteurs de la série CJ19, en tant que composants exécutifs, doivent fonctionner en toute sécurité sous la protection du disjoncteur et ne doivent pas être responsables de l'interruption du courant de défaut. Cette logique d'action hiérarchique protège non seulement l'équipement clé du circuit défectueux, mais garantit également l'alimentation continue de tous les autres équipements associés non défectueux du système.

Le rôle et la sélection d'un disjoncteur

Le disjoncteur amont joue le rôle de « protecteur ultime » dans cette relation de coordination des protections. Sa sélection doit répondre à deux exigences fondamentales. La première exigence est que son courant nominal soit capable de supporter le courant nominal du condensateur et de prendre en compte l'éventuel impact de surintensité dans un environnement harmonique. Généralement, une certaine marge doit être réservée. La deuxième exigence est que son pouvoir de coupure en court-circuit soit supérieur au courant de court-circuit attendu au point d'installation. Plus important encore, la courbe caractéristique de déclenchement du disjoncteur doit correspondre aux caractéristiques du circuit du condensateur. Lorsque le condensateur est allumé ou éteint, un courant de pointe sera généré, dont la valeur peut être plusieurs fois supérieure au courant nominal, mais la durée est extrêmement courte. Par conséquent, le disjoncteur doit avoir la capacité de tolérer ce courant de pointe à court terme sans dysfonctionnement. Habituellement, un modèle avec des caractéristiques de retard appropriées doit être sélectionné pour garantir qu'il fonctionne de manière fiable uniquement en cas de surcharge continue ou de court-circuit. Positionnement et coordination d'un contacteur série CJ19

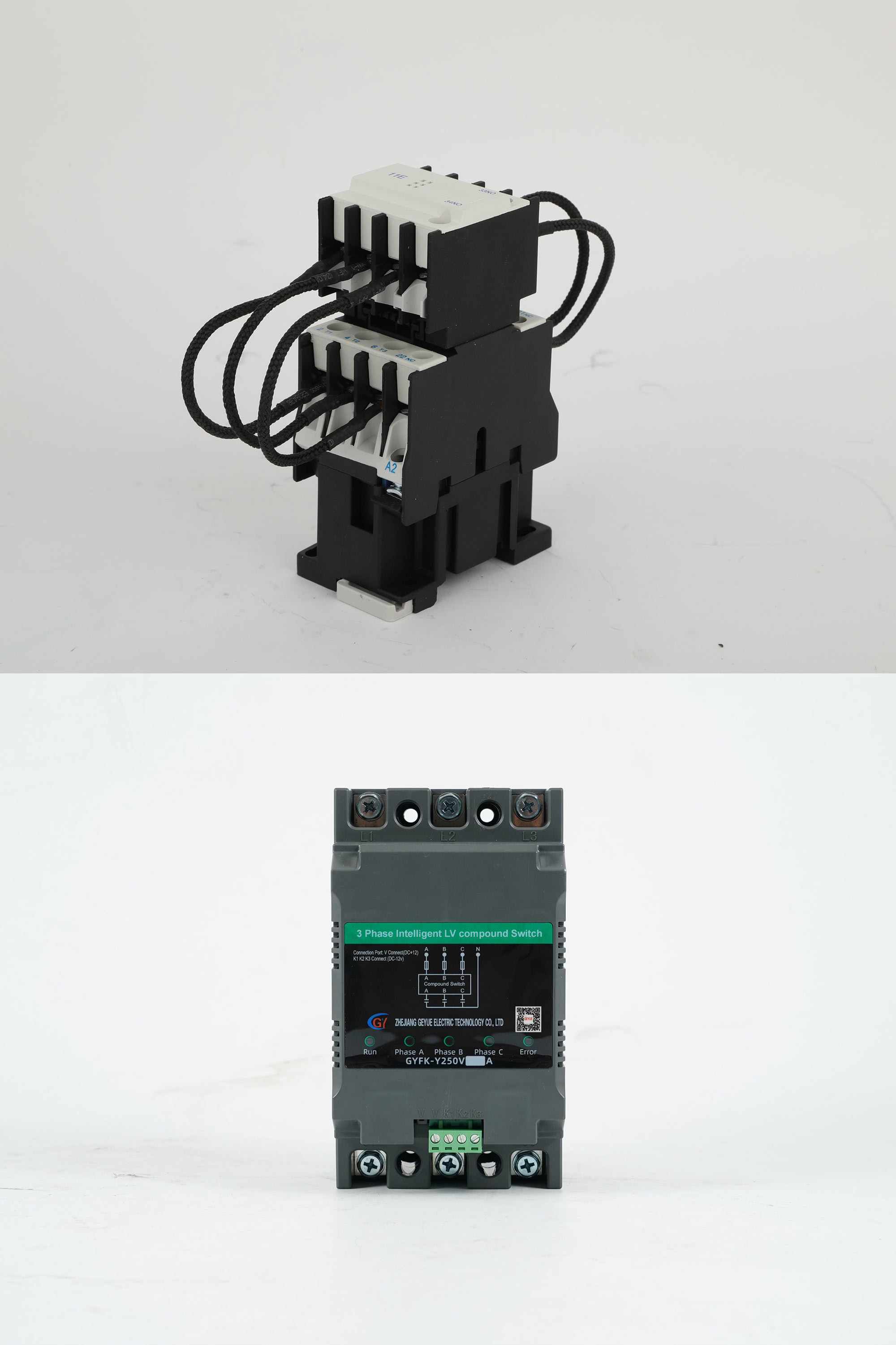

Le contacteur de commutation de condensateur de la série CJ19 est conçu comme un « exécuteur de commutation intelligent » plutôt que comme un « dispositif d'interruption de défaut ». Il coopère avec la protection du disjoncteur, principalement par complémentarité fonctionnelle et coordination temporelle. Le contacteur de la série CJ19 intègre généralement une résistance ou une inductance pour supprimer le courant d'appel au sein de sa structure interne. Sa fonction est de compléter la connexion de courant sans appel du condensateur et la déconnexion normale à condition que le disjoncteur soit fermé et que la protection soit établie. Lorsqu'il y a une surcharge continue ou un court-circuit dans le circuit du condensateur, le disjoncteur en amont doit effectuer la déconnexion. Dans la conception du contacteur de la série CJ19, sa capacité à résister à un certain degré d'impact électrodynamique du courant de court-circuit jusqu'à ce que le disjoncteur en amont élimine complètement le défaut a été prise en compte, ce qui reflète la coordination passive des caractéristiques de protection entre le contacteur de la série CJ19 et le disjoncteur.

Considérations systématiques pour la coordination de la protection

Le simple ajout de composants ne permet pas à lui seul d’obtenir une coordination parfaite de la protection ; au lieu de cela, le processus de conception et de vérification d’un système est la seule voie à suivre. Cela implique un calcul précis de la capacité de court-circuit du système de distribution d'énergie, une analyse des caractéristiques d'impédance des circuits de condensateurs et la prise en compte de l'ensemble de la séquence de synchronisation d'élimination des défauts. Un système de compensation bien conçu peut garantir que toutes les connexions du contacteur au disjoncteur ont une stabilité dynamique et thermique suffisante, permettant à l'énergie de défaut d'être guidée et coupée en toute sécurité dans un délai extrêmement court après l'action de protection.

Les solutions et l'engagement professionnel de Geyue Electric

Geyue Electric a précisément reconnu l'importance de la coordination de la protection pour le fonctionnement sûr des systèmes de compensation de puissance réactive basse tension. C'est pourquoi nous avons produit les contacteurs de transfert de condensateur série CJ19, qui ont été méticuleusement conçus pour réaliser ce système de protection. Nos contacteurs de la série CJ19 sont fabriqués à partir de matériaux de haute qualité et traités selon des techniques spéciales pour garantir la stabilité de leurs contacts et la durée de vie électrique. Le mécanisme intégré de suppression des surintensités peut réduire efficacement l'impact sur le disjoncteur en amont, créant ainsi des conditions matérielles favorables à la coordination de la protection.

Plus important encore, l’équipe technique de Geyue Electric possède de profondes capacités d’analyse du système. Nous pouvons aider les clients à concevoir des solutions globales en fonction de leurs paramètres spécifiques de distribution d'énergie, y compris la sélection des disjoncteurs et la vérification des valeurs de réglage de la protection. Notre ligne de production automatisée et notre système complet de contrôle qualité se sont engagés par des actions. Ils garantissent la cohérence et la haute fiabilité de chaque contacteur de commutation de condensateur de la série CJ19 et des autres composants depuis la source, leur permettant de fonctionner en coordination avec les dispositifs de protection de niveau supérieur pendant le fonctionnement réel et formant une barrière de sécurité solide dans le système de compensation de puissance réactive basse tension. S'il y a des exigences, veuillez contacterinfo@gyele.com.cn. Nous sommes impatients de résoudre tout problème lié à votre projet de compensation de puissance réactive basse tension.
